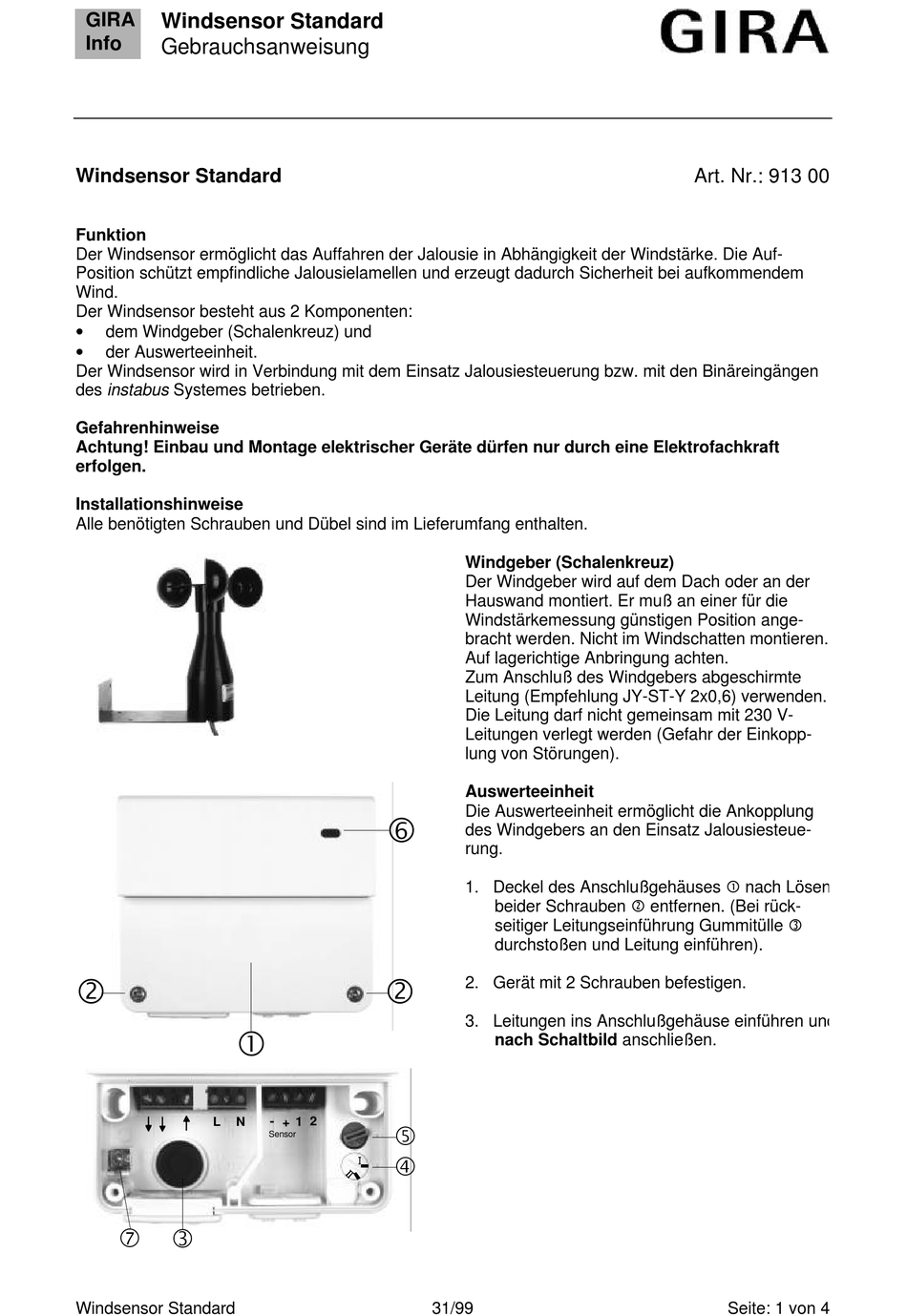

Gira Standard Gebrauchsanweisung

GIRA Windsensor Standard
Info
Gebrauchsanweisung
Windsensor Standard
Funktion
Der Windsensor ermöglicht das Auffahren der Jalousie in Abhängigkeit der Windstärke. Die Auf-
Position schützt empfindliche Jalousielamellen und erzeugt dadurch Sicherheit bei aufkommendem
Wind.
Der Windsensor besteht aus 2 Komponenten:
•
dem Windgeber (Schalenkreuz) und
•
der Auswerteeinheit.
Der Windsensor wird in Verbindung mit dem Einsatz Jalousiesteuerung bzw. mit den Binäreingängen
des instabus Systemes betrieben.
Gefahrenhinweise
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft
erfolgen.
Installationshinweise
Alle benötigten Schrauben und Dübel sind im Lieferumfang enthalten.
‚
•
L N
‡ ƒ
Windsensor Standard
†
‚
- + 1 2
...
Sensor
„
31/99
Windgeber (Schalenkreuz)
Der Windgeber wird auf dem Dach oder an der
Hauswand montiert. Er muß an einer für die
Windstärkemessung günstigen Position ange-
bracht werden. Nicht im Windschatten montieren.
Auf lagerichtige Anbringung achten.
Zum Anschluß des Windgebers abgeschirmte
Leitung (Empfehlung JY-ST-Y 2x0,6) verwenden.
Die Leitung darf nicht gemeinsam mit 230 V-
Leitungen verlegt werden (Gefahr der Einkopp-
lung von Störungen).
Auswerteeinheit
Die Auswerteeinheit ermöglicht die Ankopplung
des Windgebers an den Einsatz Jalousiesteue-
rung.
1. Deckel des Anschlußgehäuses • nach Lösen
beider Schrauben ‚ entfernen. (Bei rück-
seitiger Leitungseinführung Gummitülle ƒ
durchstoßen und Leitung einführen).
2. Gerät mit 2 Schrauben befestigen.
3. Leitungen ins Anschlußgehäuse einführen und
nach Schaltbild anschließen.
Art. Nr.: 913 00
Seite: 1 von 4
