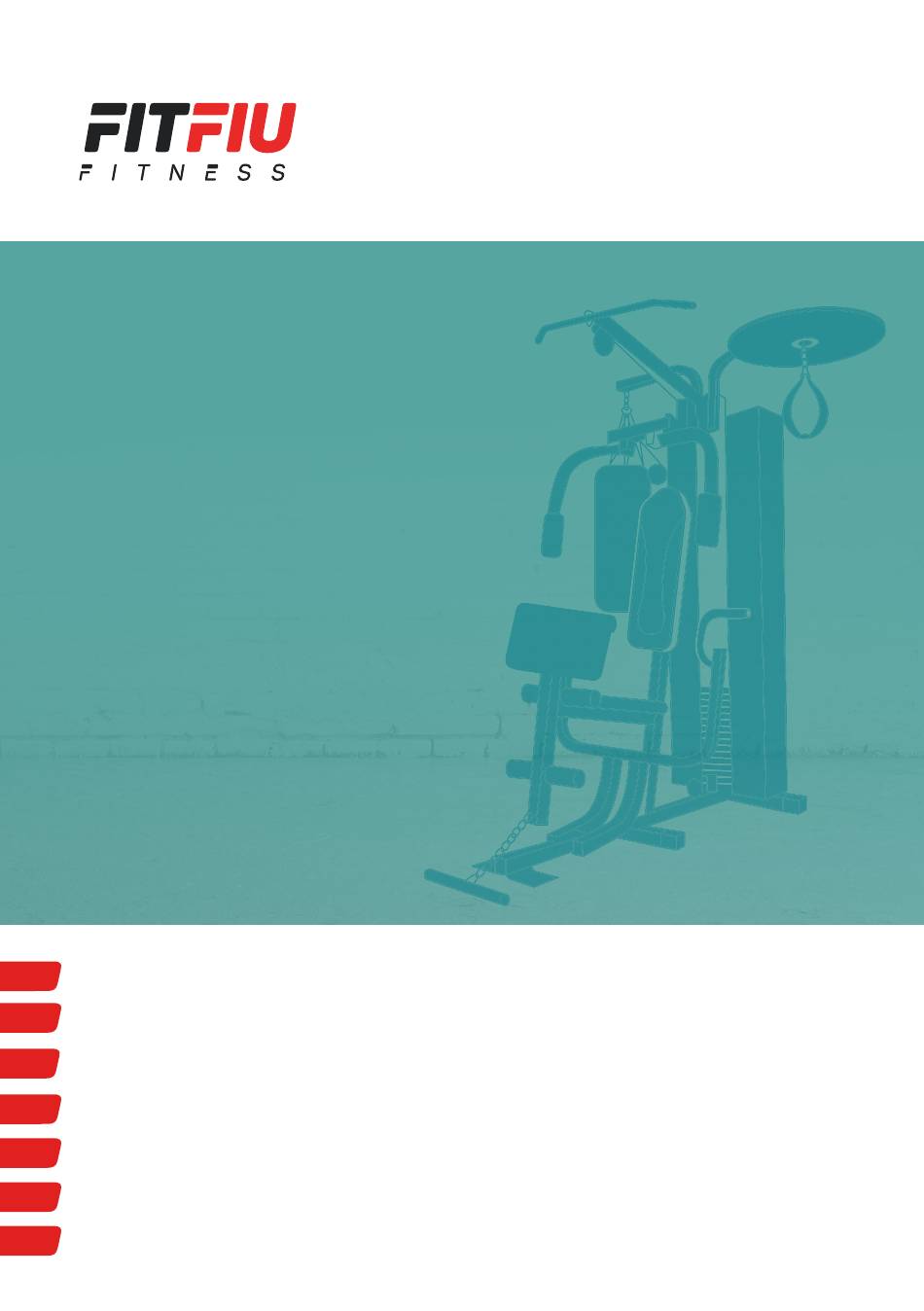

- Seite 1 GYM-300 MANUAL DE USUARIO USER MANUAL MANUEL DE L’UTILISATEUR MANUALE D’USO MANUAL D’USUARI BENUTZERHANDBUCH MANUAL DE USUÁRIO...
- Seite 77 GYM-300 INHALT EINLEITUNG VORSICHTSMASSNAHMEN FÜR DEN GEBRAUCH PRODUKTBESCHREIBUNG MONTIEREN PRODUKTNUTZUNG WARTUNG ENTFERNUNG / RECYCLING GARANTIE EG-KONFORMITÄTSERKLÄRUNG EINLEITUNG Vielen Dank für Ihr Vertrauen in die Wahl eines FITFIU-Markenprodukts. Ob Anfänger oder Amateursportler, FITFIU ist Ihr Verbündeter, wenn es darum geht, sich fit zu halten oder Ihre körperliche Verfassung zu entwickeln.
- Seite 78 PRODUKTBESCHREIBUNG DETAILLIERTE PRODUKTBESCHREIBUNG Nº Beschreibung Anz. Nº Beschreibung Anz. Oberer Balken Hauptunterrahmen Führungsstange Hintere Basis Unteres Abutment Obere Säule Pec-Montage Halterung des Belastungsträgers oben Druckarm Rechter Pektoralarm Pec linker Arm Seitliche Basis Beinverlängerung Arm Hauptbasis Sitzrahmen Stützleisten Niedrige Bar Achse Kreuz-Rollenablage Doppelter Flaschenzug Pec Pulley Rack...
- Seite 79 GYM-300 Nº Beschreibung Anz. Nº Beschreibung Anz. Spulenkette Beutelhalterung Halterung für den Boxball Holz Boxkugel-Basis Innensechskantschraube M6*25 Sicherungsscheibe Ø10 Schraube M10*45 Knöchelriemen Flache Platte 155*40 Abdeckung aus Mesh Flachkopfschraube M5*6 Umschlagführung...
- Seite 81 GYM-300 MONTIEREN NOTIZ: 1. Die Unterlegscheibe sollte auf beide Enden aller Schrauben gelegt werden (gegen den Schraubenkopf und gegen die Mutter), sofern in dieser Anleitung nicht anders angegeben. 2. Ziehen Sie alle Schrauben bei der Erstmontage handfest an und ziehen Sie sie erst dann mit dem Schraubenschlüssel fest, wenn die gesamte Konstruktion aufgestellt ist.
- Seite 82 SCHRITT 2 NOTIZ: Schieben Sie den Gewichtsstapel (#33) vorsichtig einzeln auf die Führungsstangen, heben Sie nicht mehr als Sie sicher kontrollieren können. Nº Beschreibung Anz. Nº Beschreibung Anz. Sicherungsscheibe Ø46 Gewicht Stift Ø10*55 Sechskantschraube M10*75 Sechskantschraube M10*65 Sechskantschraube M10*25 Unterlegscheibe Ø10 Nylonmutter M10 Große Unterlegscheibe Ø30*Ø10...
- Seite 83 GYM-300 SCHRITT 3 NOTIZ: Ziehen Sie alle Schrauben mit einem Maulschlüssel fest. Nº Beschreibung Anz. Nº Beschreibung Anz. Sechskantschraube M10*75 Sechskantschraube M10*65 Sechskantschraube M10*25 Unterlegscheibe Ø10 Nylonmutter M10...
- Seite 84 SCHRITT 4 NOTA: Ziehen Sie die Mutter (#66) an und lockern Sie sie dann soweit, dass sich das Teil (#10, #11) frei drehen kann. Nº Beschreibung Anz. Nº Beschreibung Anz. Mutter Kappe M16 Sechskantschraube M10*75 Unterlegscheibe Ø10 Unterlegscheibe Ø16 Nylonmutter M16 Nylonmutter M10...
- Seite 85 GYM-300 SCHRITT 5 NOTIZ: Ziehen Sie die Schraube (#59) mit einem Schraubenschlüssel an und lösen Sie sie dann soweit, dass sich das Teil (#13) frei drehen kann.. Nº Beschreibung Anz. Nº Beschreibung Anz. Sechskantschraube M10*75 Sechskantschraube M10*70 Unterlegscheibe Ø10 Nylonmutter M10 SCHRITT 6 Nº...
- Seite 86 SCHRITT 7 Nº Beschreibung Anz. Stift mit Ring Sechskantschraube M8*20 Unterlegscheibe Ø8 SCHRITT 8 Nº Beschreibung Anz. Nº Beschreibung Anz. Sechskantschraube M10*75 Sechskantschraube M10*70 Sechskantschraube M10*25 Unterlegscheibe Ø10 Nylonmutter M10 Schnappverbindung Senkkopfschraube M6*25 Fächerscheibe Ø10...
- Seite 87 GYM-300 SCHRITT 9 Wenn das Gerät montiert ist, prüfen Sie, ob das Kabel gespannt ist (bei richtiger Spannung sollte zwischen der oberen Platte und dem Gewichtsstapel ein Spalt von 3-5 mm vorhanden sein). Wenn das Kabel etwas locker ist, ziehen Sie es fest, indem Sie die Schraube an der Oberseite des Gewichtsstapels anziehen.
- Seite 88 SCHRITT 10 Ziehen Sie alle Schrauben und Muttern fest. Ihre Gewichtsmaschine sollte vollständig montiert sein. Bitte prüfen Sie vor dem Einsatz, ob alle Schrauben fest angezogen sind und die Kabel korrekt auf allen Rollen sitzen. ersten Benutzung müssen eventuell Anpassungen an den Kabeln vorgenommen werden.
- Seite 89 GYM-300 PRESS TRICEP A.B. CRUNCH LOW ROW PECTORAL FLIES WARTUNG • Nach dem Training sollten Sie das Gerät und den Lenker mit einem trockenen Tuch abwischen. Dadurch wird verhindert, dass die Komponenten durch eingetrockneten Schweiß verunreinigt werden. • Die Nutzung Ihres Multifunktions-Heimtrainers führt zu einem natürlichen Verschleiß. Dies erfordert regelmäßige Aufmerksamkeit und Wartung.
- Seite 90 ENTFERNUNG / RECYCLING Verschlissene Produkte sind potenziell recycelbar und sollten nicht über den üblichen Müll entsorgt werden. Helfen Sie uns, die Umwelt zu schützen und die natürlichen Ressourcen zu schonen. Entsorgen Sie das Gerät umweltgerecht. Nicht über den Hausmüll entsorgen. Kunststoff- und Metallbauteile können getrennt und recycelt werden.
- Seite 91 GYM-300 EG-KONFORMITÄTSERKLÄRUNG Wir, BESELF BRANDS S.L., Inhaber der Marke FITFIU Fitness, mit Sitz in c/Blanquers, 7-8 43800 - Valls, SPAIN, erklären dass die Gewichthebermaschine GYM-300 ab der Seriennummer des Jahres 2021 den Anforderungen der geltenden Richtlinien des Europäischen Parlaments und des Rates entspricht: •...
- Seite 107 GYM-300...
