4.5 Befeuchter
Dampfbefeuchter
IQlogic
wird für die Funktion Dampfbefeuchtung
+
(Funktionsschalter in Position 4).
verwendet
Die Befeuchtung wird im Bedienterminal oder über die
Kommunikationsschnittstelle des Gerätes gewählt.
Ein Relaisausgang wird verwendet, um den Dampfbe-
feuchter ein- und auszuschalten.
Ein digitaler Eingang kann für einen externen Alarm ver-
wendet werden. Schließende oder unterbrechende Funk-
tion wird im Bedienterminal des Gerätes gewählt.
Der analoge Ausgang wird verwendet, um stufenlos
0-10 V für den Dampfbefeuchter zu steuern.
Kabel für BUS-Kommunikation zwischen dem IQlogic
Modul und der Steuereinheit IQlogic des Geräts werden
an einem beliebigen Anschluss COM1 oder COM2 am
IQlogic
-Modul und einem der mit COM1–3 gekennzeich-
+
neten Anschlüsse an der Steuereinheit IQlogic des Geräts
angeschlossen.
Verdunstende Befeuchtung
IQlogic
wird für die Funktion Verdunstende Befeuchtung
+
verwendet(Funktionsschalter in Position 4).
Die Befeuchtung wird im Bedienterminal oder über die
Kommunikationsschnittstelle des Gerätes gewählt.
Ein Relaisausgang wird verwendet, um das Magnetventil
des Befeuchters oder die Umwälzpumpe ein- und auszu-
schalten.
Kabel für BUS-Kommunikation zwischen dem IQlogic
Modul und der Steuereinheit IQlogic des Geräts werden
an einem beliebigen Anschluss COM1 oder COM2 am
IQlogic
-Modul und einem der mit COM1–3 gekennzeich-
+
neten Anschlüsse an der Steuereinheit IQlogic des Geräts
angeschlossen.
8
www.swegon.com
-
+

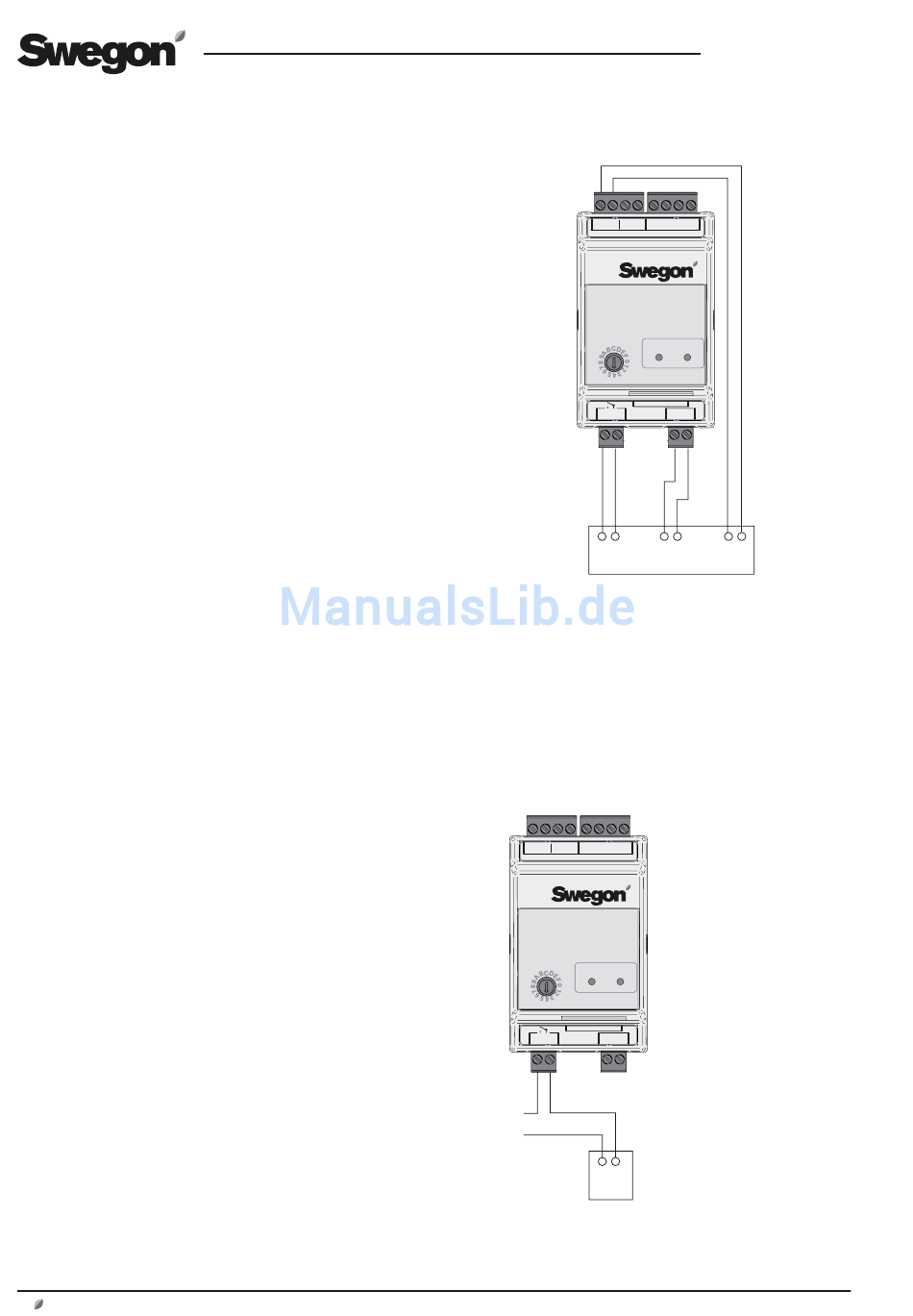

* Schließender Kontakt startet den Befeuchter.
** Schließende unterbrechende Funktion wird im Bedienterminal des
Gerätes gewählt.
1
2
3
-
+
-
IQlogic
-
+
P1
C
NO
9
10
Spannungs-
versorgung
DE.TBIQ3.180221
1
2
3
4
5
6
7
8
-
+
-
+
-
-
S
S
+
IQlogic
COM POWER
P1
Com 1
Com 2
+
-
C
NO
9
10
11
12
+ -
Start -
Alarm**
Stopp*
0-10V Eingang
Dampfbefeuchter (nicht von Swegon)
4
5
6
7
8
-
+
-
S
S
+
COM POWER
Com 1
Com 2
+
-
11
12
Magnetventil oder Umwälzpumpe,
verdunstender Befeuchter (nicht von
Swegon)
