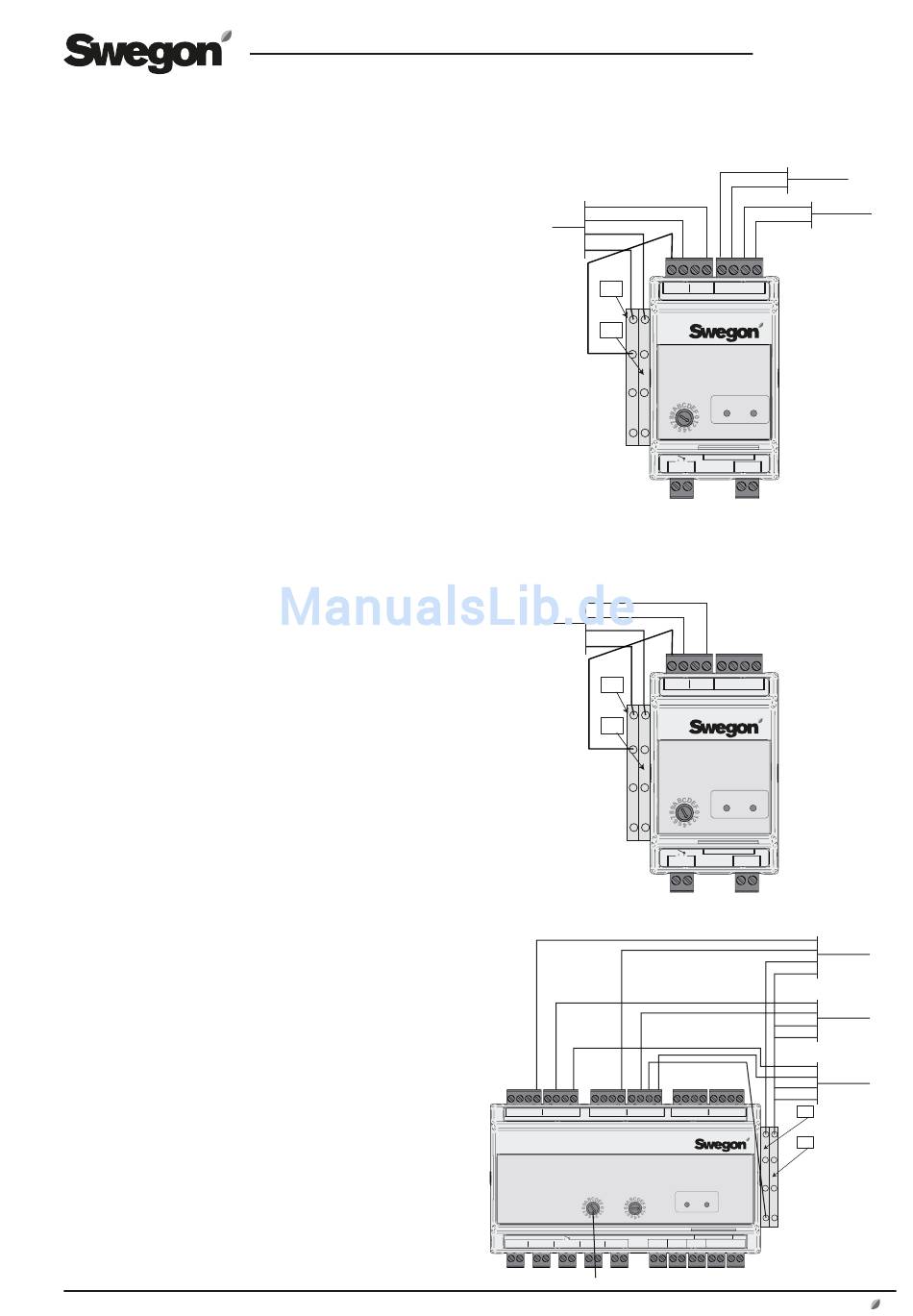

4.3 Plattenwärmetauscher
4.3.1 PX, Version E
(Lief. bis einschließlich Woche 46, 2014)
IQlogic
wird für die Funktion Plattenwärmetauscher ver-
+
wendet.
Ein IQlogic
-Modul ist standardmäßig in allen GOLD PX-
+
Geräten montiert. Der Funktionsumschalter des IQlogic
Moduls ist auf die Position 2 eingestellt.
Das Modul steuert den Klappenstellantrieb für Bypass-
und Absperrklappe am Plattenwärmetauscher.
An das Modul sind zwei Begrenzungssensoren ange-
schlossen. Der Temperatursensor (Typ Anlegesensor)
verhindert, dass die Platten im Abluftbereich so niedrige
Temperaturen annehmen, dass die Gefahr des Einfrierens
besteht.
Das Kabel für die BUS-Kommunikation ist an einen der mit
COM6–11 gekennzeichneten Anschlüsse in der Steuerein-
heit Iqlogic des Geräts angeschlossen.
4.3.2 PX, Version E2/F, Enteisung Standard
(Lief. ab Woche 47, 2014)
IQlogic
wird für die Funktion Plattenwärmetauscher mit
+
Enteisungsfunktion Standard verwendet.
Ein IQlogic
-Modul ist standardmäßig in allen GOLD PX-
+
Geräten montiert. Der Funktionsumschalter des IQlogic
Moduls ist auf die Position 3 eingestellt.
Das Modul steuert den Klappenstellantrieb für Bypass-
und Absperrklappe am Plattenwärmetauscher.
Das Kabel für die BUS-Kommunikation ist an einen der mit
COM6–11 gekennzeichneten Anschlüsse in der Steuerein-
heit IQlogic des Geräts angeschlossen.
4.3.2 PX, Version E2/F, Enteisung RECOfrost
(Lief. ab Woche 47, 2014)
IQlogic
wird für die Funktion Plattenwärmetauscher mit
+
Enteisungsfunktion RECOfrost verwendet.
Ein IQlogic
-Modul ist standardmäßig in allen GOLD
+
PX-Geräten montiert. Der Funktionsumschalter P1 des
IQlogic
-Moduls ist auf die Position 3 eingestellt.
+
Das Modul steuert den Klappenstellantrieb für Bypass-
und Absperrklappe am Plattenwärmetauscher.
Das Kabel für die BUS-Kommunikation ist an einen der mit
COM6–11 gekennzeichneten Anschlüsse in der Steuerein-
heit IQlogic des Geräts angeschlossen.
Änderungen vorbehalten.
Klappen-
Rosa
Grau
stellantrieb
Rot
Schwarz
-
+
201
202
* Beim Anschluss
von digitalen
Temperaturfühlern
muss unbedingt auf
korrekte Polarität
geachtet werden.
Klappen-
Rosa
Grau
stellantrieb
Schwarz
Rot
202
-
+
201
1
2
3
4
5
6
7
8
9 10 11 12
9 10 11 12
-
+
-
+
-
-
-
-
+
+
-
-
+
+
+
IQlogic
P1
C
NO
C
NO
C
NO
C
NO
C
25
26
27
28
29
30
31
32
33
P1
DE.TBIQ3.180221
Braun
Weiß
Braun
Weiß
1
2
3
4
5
6
7
8
-
+
-
+
-
-
S
S
+
IQlogic
COM POWER
P1
Com 1
Com 2
+
-
C
NO
9
10
11
12
1
2
3
4
5
6
7
8
-
+
-
+
-
-
S
S
+
IQlogic
COM POWER
P1
Com 1
Com 2
C
NO
+
-
9
10
11
12
Grau
Rosa
Schw.
Rot
Grau
Rosa
Schwarz
Rot
Grau
Rosa
Schw.
Rot
13 14 15 16
13 14 15 16
17 18 19 20
21 22 23 24
+
+
-
-
-
-
-
S
-
S
-
S
-
S
+
+
COM POWER
P2
Com 1
Com 2
+
-
+
-
+
-
+
-
+
-
NO
34
35 36
37 38
39 40
41 42
43 44
www.swegon.com
Temp.
fühler 2*
Temp.
fühler 1*
Klappen-
stellantrieb
Klappen-
stellantrieb
Klappen-
stellantrieb
201
202
5
