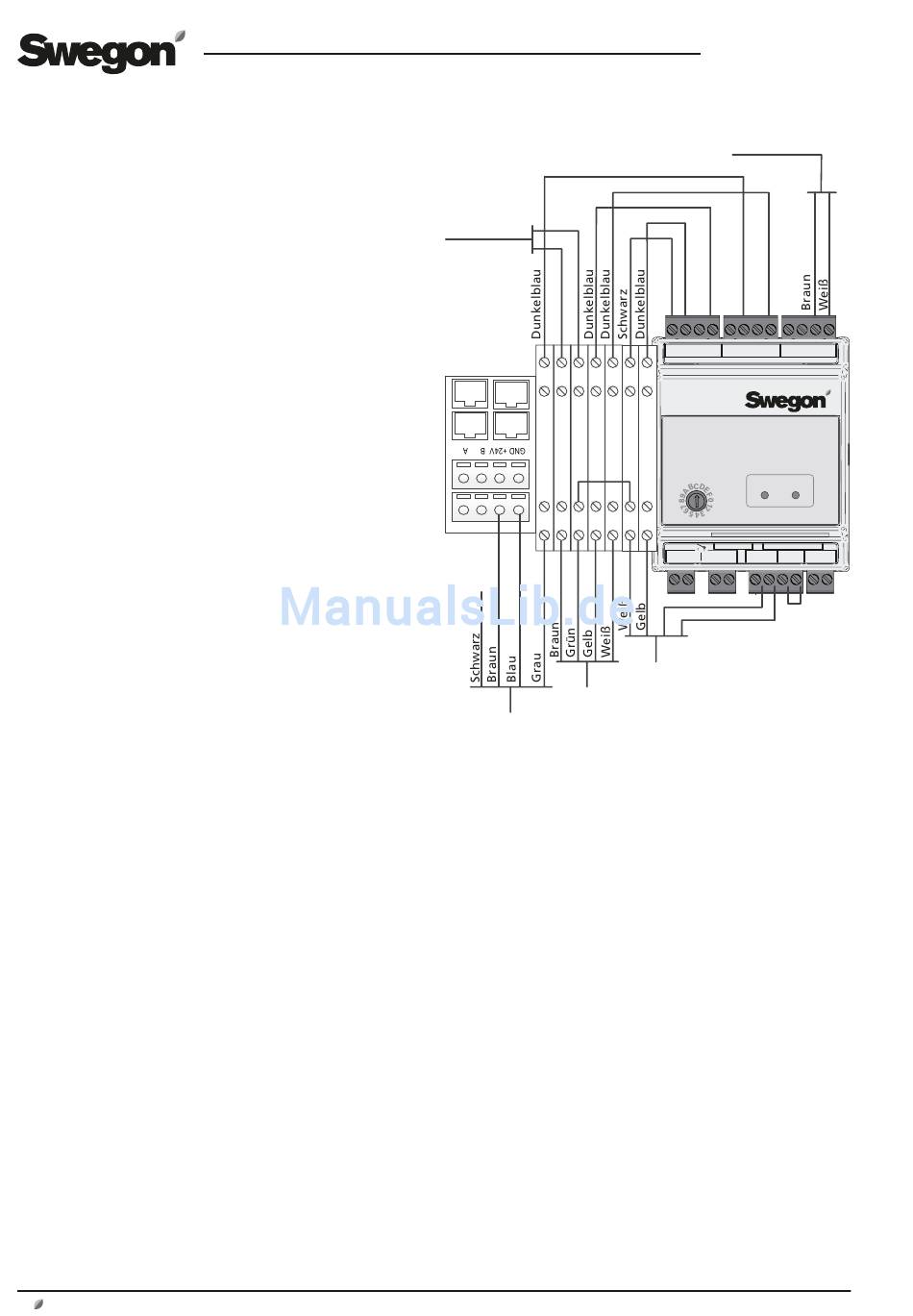

4.2.3 CX, Version F, Pumpe mit Druckregelung
(Lieferung ab Herbst 2017)
IQlogic
+
wird für die Funktion Registerwärmetauscher
verwendet.
Ein IQlogic
-Modul ist standardmäßig in allen GOLD CX-
+
Geräten montiert. Der Funktionsumschalter des IQlogic
Moduls ist auf die Position C eingestellt.
Das Modul steuert die Umwälzpumpe und den Ventilstell-
antrieb des Registerwärmetauschers.
An das Modul ist ein Begrenzungssensor angeschlossen.
Der Temperaturfühler (Tauchfühler) verhindert, dass die
Wassertemperatur zum Abluftregister so weit sinkt, dass
Frostgefahr besteht.
Ein Drucksensor misst den Druck im Flüssigkeitskreislauf
und sorgt für den korrekten Volumenstrom.
Das Kabel für die BUS-Kommunikation ist an einen der mit
COM6-11 gekennzeichneten Anschlüsse in der Steuerein-
heit IQlogic des Geräts angeschlossen.
4
www.swegon.com
Transfor-
mator
-
+
U
G
Ventilstellantrieb
Drucksensor
* Beim Anschluss von digitalen Temperaturfühlern muss unbedingt auf
die korrekte Polarität geachtet werden.
DE.TBIQ3.180221
Tauchfühler*
1
2
3
4
5
6
-
+
-
+
-
+
+
IQlogic
G0
Y
U
G0
Y
Schwarz
P1
Heat/Cool
C
NO
C
NO
13
14
15
16
Grün
Braun
Umwälzpumpe
Änderungen vorbehalten.
7
8
9 10 11 12
-
-
-
+
S
S
COM POWER
Com 1
Com 2
+
-
+
-
G
G0
17
18
19
20
21
22
Übe-
rbrückung
