4.4.2 Externes BMS I/O-Modul
IQlogic
-Module für externe Kommunikation können vom
+
Überwachungssystem (BMS) verwendet werden, wenn
mehr Ein-/Ausgänge erforderlich sind und im Geräteraum
keine Datenunterzentrale DUC installiert ist.
Die IQlogic
+
-Module werden vom Überwachungssystem
BMS gesondert gesteuert und beeinflussen das interne
Steuersystem der GOLD-Geräte nicht.
Erfordert Softwareversion 1.20 oder später.
Bis zu drei IQlogic
+
-Module (TBIQ-3-1) können verwendet
werden (Funktionsumschalter in Stellung A, B oder C).
An jedem IQlogic
-Modul gibt es ein AI, ein AO, ein DI, ein
+
DO und zwei Eingänge für Temperaturfühler. Die Tempe-
raturfühler müssen von Swegon sein. Diese sind als Tauch-
fühler, Anlegefühler und Kanalfühler erhältlich.
Über das Kommunikationsprotokoll können die Eingänge
des Moduls / der Module extern ausgelesen und die Aus-
gänge extern gesteuert werden (siehe das jeweilige Proto-
koll für BACnet, Modbus und Exoline). Alle Ein-/Ausgänge
können auch am Handterminal des Goldgeräts abgelesen
werden und bei Bedarf können alle Ausgänge aus dem
Testmenü heraus angesteuert werden.
Die Funktion wird im Handterminal des Geräts oder über
eine Kommunikationsschnittstelle aktiviert.
Kabel für die BUS-Kommunikation zwischen dem IQlogic
Modul und der Steuereinheit IQlogic des Geräts werden
an einem beliebigen Anschluss COM1 oder COM2 am
IQlogic
-Modul und einem der mit COM1–3 gekennzeich-
+
neten Anschlüsse an der Steuereinheit IQlogic des Geräts
angeschlossen.
Änderungen vorbehalten.
1
2
3
4
5
6
-
+
-
+
-
S
+
IQlogic
COM POWER
P1
Com 1
Com 2
C
NO
9
10
11
Klemmennummer
1 –
0–10 V, AUS
2 +
3 –
0–10 V, EIN
4 +
5 –
-
+
Digitaler Fühler 1
6 s
7 –
Digitaler Fühler 2
8 s
9
Relais
10
11 →
Digital, EIN
12 –
DE.TBIQ3.180221
7
8
-

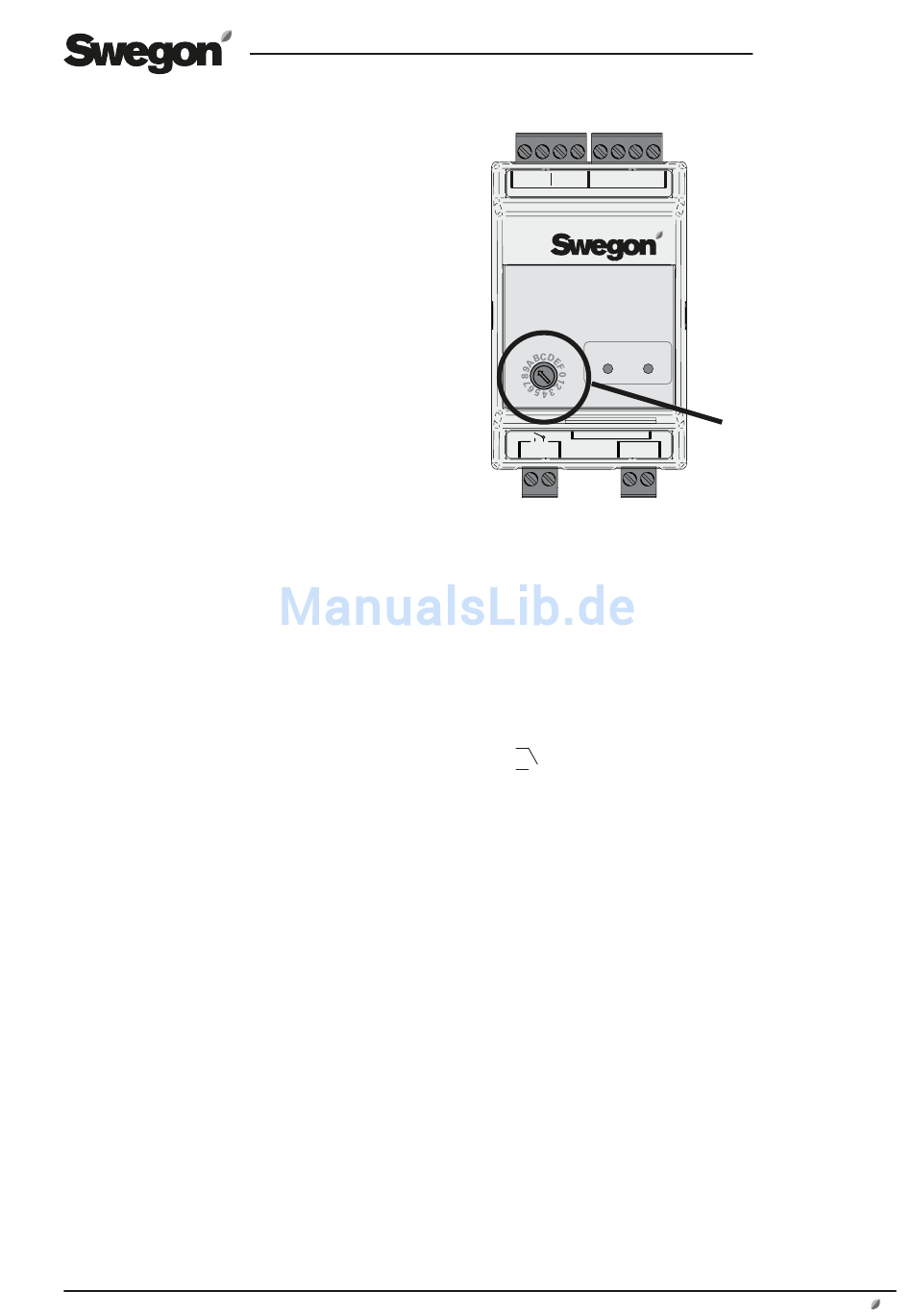

S
Funktionsumschal-
ter. Stellung A, B
+
-
12
oder C.
www.swegon.com
