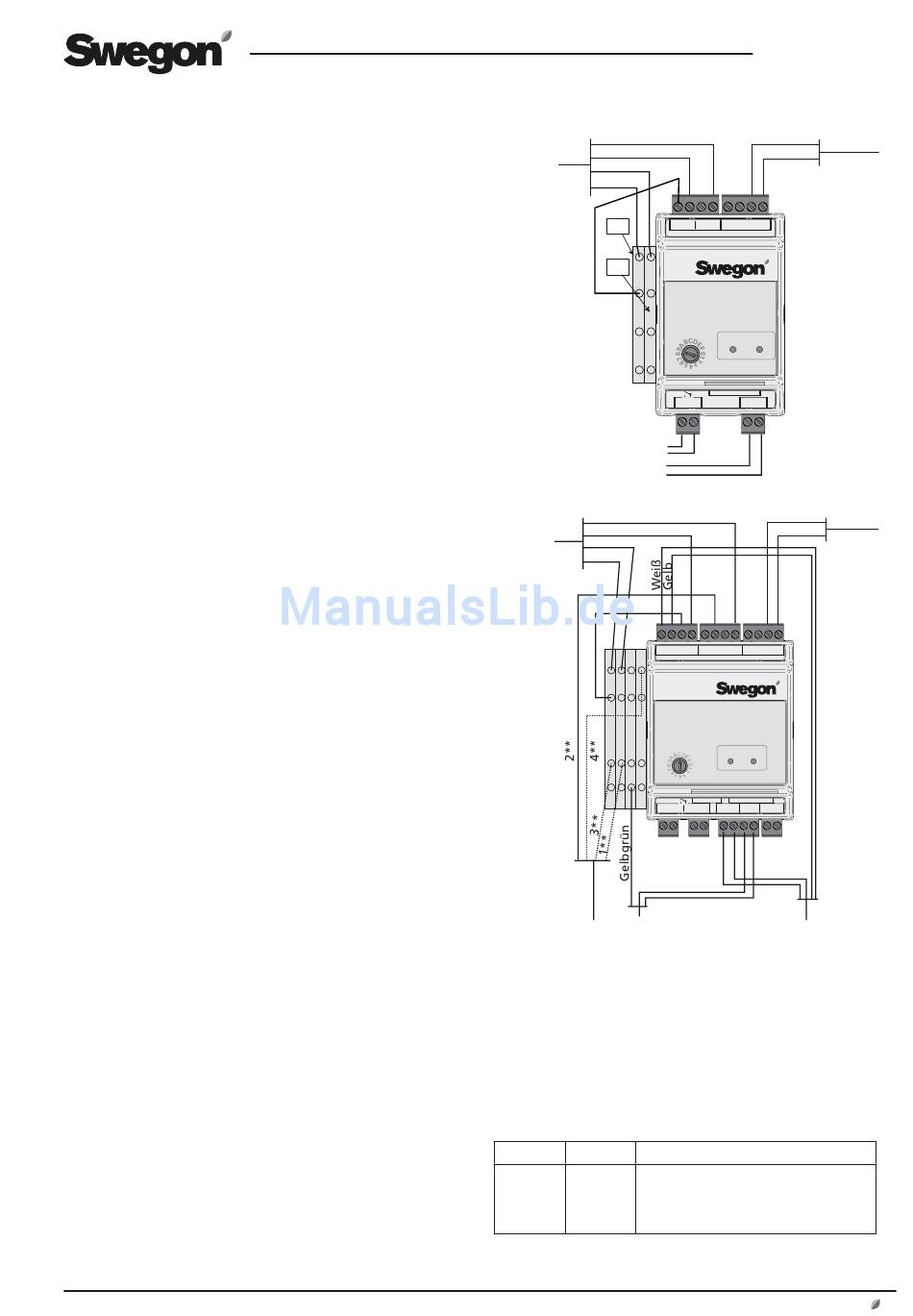

4.2 Registerwärmetauscher
4.2.1 CX, Version E, Pumpe mit konstanter Drehzahl
(Auslief. bis 2015)
IQlogic
wird für die Funktion Registerwärmetauscher
+
verwendet.
Ein IQlogic
-Modul ist standardmäßig in allen GOLD CX-
+
Geräten montiert. Der Funktionsumschalter des IQlogic
Moduls ist auf Position 1 eingestellt.
Das Modul steuert die Umwälzpumpe und den Ventilstell-
antrieb des Registerwärmetauschers.
An das Modul ist ein Begrenzungssensor angeschlossen.
Der Temperaturfühler (Kontaktfühler) verhindert, dass die
Wassertemperatur zum Abluftregister so weit absinkt,
dass Frostgefahr besteht.
Das Kabel für die BUS-Kommunikation ist mit einem der
mit COM6-11 gekennzeichneten Anschlüsse in der IQlo-
gic-Steuereinheit des Geräts verbunden.
4.2.2 CX, Version E/F, Pumpe mit Druckregelung
(Lieferung 2016/2017)
IQlogic
wird für die Funktion Registerwärmetauscher
+
verwendet.
Ein IQlogic
-Modul ist standardmäßig in allen GOLD CX-
+
Geräten montiert. Der Funktionsumschalter des IQlogic
Moduls ist auf Position C eingestellt.
Das Modul steuert die Umwälzpumpe und den Ventilstell-
antrieb des Registerwärmetauschers.
An das Modul ist ein Begrenzungssensor angeschlossen.
Der Temperaturfühler (Tauchfühler) verhindert, dass die
Wassertemperatur zum Abluftregister so weit absinkt,
dass Frostgefahr besteht.
Ein Drucksensor misst den Druck im Flüssigkeitskreislauf
und gewährleistet den Volumenstrom.
Ein Manometer gibt bei niedrigem Druck einen Alarm aus.
Das Kabel für die BUS-Kommunikation ist mit einem der
mit COM6-11 gekennzeichneten Anschlüsse in der IQlo-
gic-Steuereinheit des Geräts verbunden.
Änderungen vorbehalten.
Ventilstellan-
Weiß
Gelb
trieb
Braun
Grün
203
204
-
+
* Beim Anschluss von
digitalen Temperatur-
fühlern muss auf eine
korrekte Polarität
geachtet werden.
Umwälzpumpe
Pumpenalarm
Weiß
Gelb
Ventil-
Braun
stellan-
Grün
trieb
-
+
Drucksensor
* Beim Anschluss von digitalen Temperaturfühlern muss auf eine korrek-
te Polarität geachtet werden.
** Es kommen drei Kabelvarianten vor. Diese Varianten hängen vom
Drucksensorfabrikat ab.
Bei HUBA und Grundfos besitzen die Kabel verschiedene Farben. Bei
Siemens sind die Kabel mit 1-3 nummeriert.
Bei HUBA und Siemens erfolgt die Spannungsversorgung mit 24 V WS
über eine Anschlussklemme neben dem IQlogic+-Modul. Bei Grundfos
hingegen findet die Spannungsversorgung mit 24 V GS über die Steuer-
platine des GOLD-Geräts per Kabeladapter statt.
HUBA
Siemens
1 = Braun
1 = 1
2 = Grün
2 = 2
3 = Weiß
3 = 3
-
-
Hinweis! Kontrollieren Sie vor dem Anschluss sorgfältig das Fabri-
kat des Drucksensors!
DE.TBIQ3.180221
Braun
Weiß
1
2
3
4
5
6
7
8
-
+
-
+
-
-
S
S
+
IQlogic
COM POWER
P1
Com 1
Com 2
C
NO
+
-
9
10
11
12
Braun
Weiß
Weiß
1
2
3
4
5
6
7
8
9 10 11 12
-
+
-
+
-
-
-
-
+
+
S
S
+
IQlogic
COM POWER
P1
Heat/Cool
Com 1
Com 2
+
-
+
-
C
NO
C
NO
G
G0
13
14
15
16
17
18
19
20
21
22
Braun
Schwarz
Grün
Grau
Manometer
Umwälzpumpe
Grundfos
-
2 = Hellgrau
-
4 = Schwarz
www.swegon.com
Temp.
fühler*
Temp.
fühler*
3
