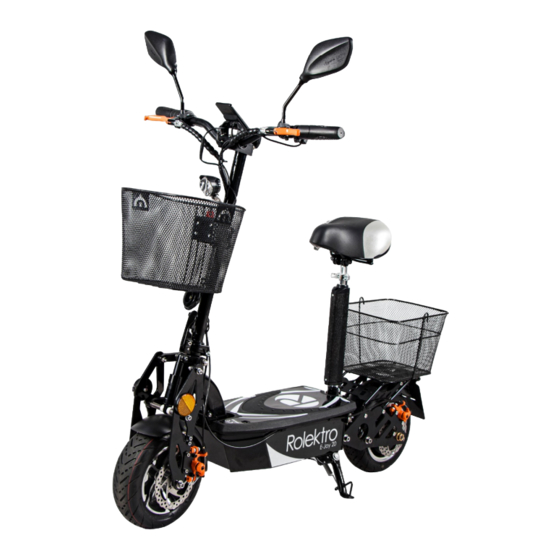

Rolektro E-Joy 20 Handbuch
Vorschau ausblenden
Andere Handbücher für E-Joy 20:
Verwandte Anleitungen für Rolektro E-Joy 20
Inhaltszusammenfassung für Rolektro E-Joy 20

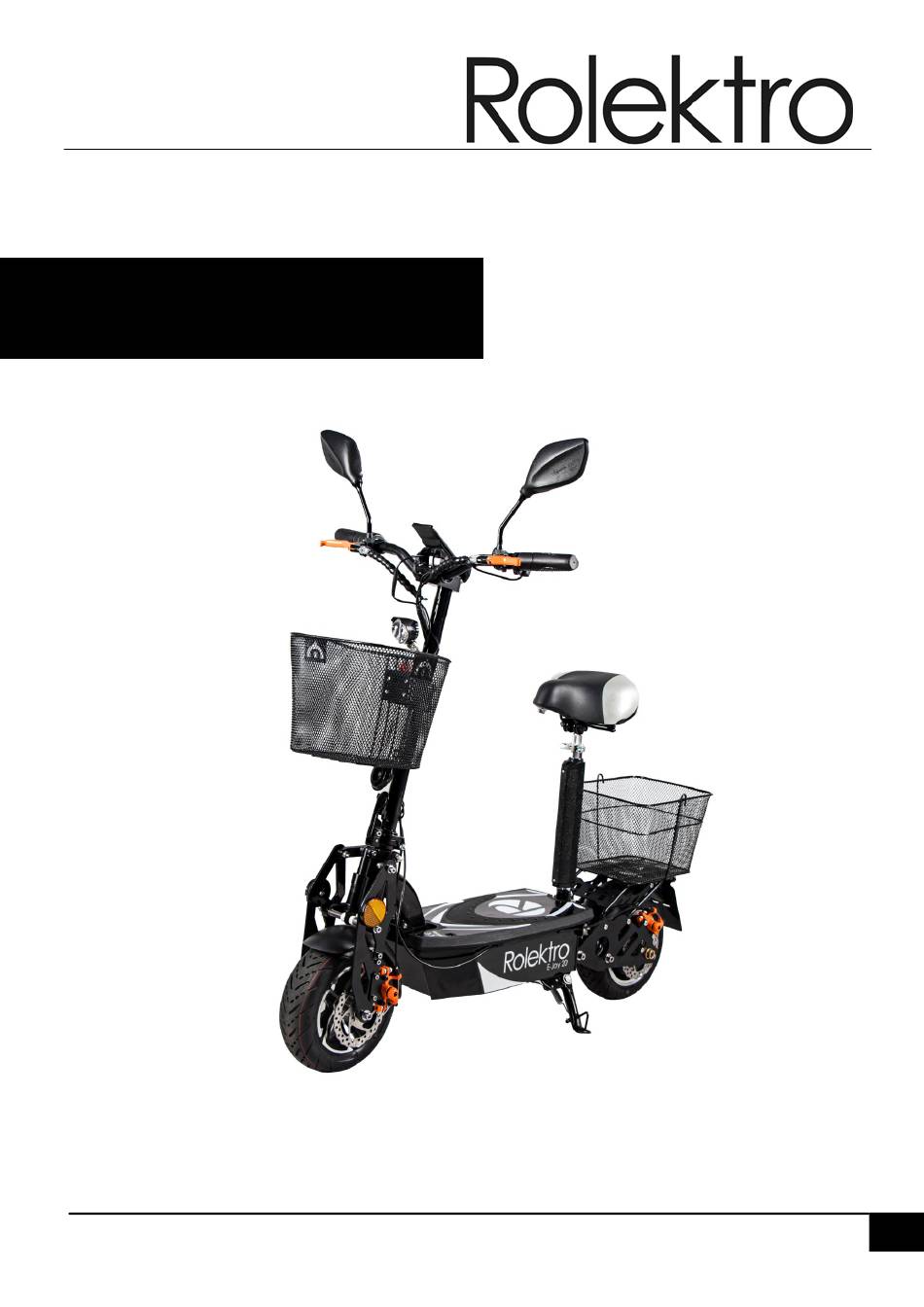

- Seite 1 E-Joy 20 HANDBUCH Art.-Nr. 32513 EAN: 4251293503501 WICHTIG! Bitte lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Fahrzeug in Betrieb nehmen.
-
Seite 2: Inhaltsverzeichnis
INHALT Inhalt ............................ 2 Vorwort ..........................3 Rechtliche Vorbemerkungen ....................4 Sehr wichtige Informationen vor Inbetriebnahme ............... 5 Übersicht E-Joy 20 ........................ 6 Sicherheitshinweise ......................7 Allgemeine Fahrhinweise ..................... 8 Bevor Sie losfahren ......................8 Während der Fahrt ......................8 Nach der Fahrt ........................ -
Seite 3: Vorwort
Ihnen erhalten haben bzw. dieses Handbuch nicht gelesen haben. Bitte konzentrieren Sie sich beim Fahren ausschließlich auf den Straßenverkehr und Ihren E-Joy 20. Nutzen Sie während der Fahrt keine Smartphones und keine anderen elektronischen Geräte. Berühren Sie die positiven und negativen Elektronikmetallpole der Batterie nicht mit nassen Fingern. -
Seite 4: Rechtliche Vorbemerkungen
Sie diese entsprechend darauf hin. 4. ANZAHL DER MITFAHRER Der Rolektro E-Joy 20 ist nur für den Betrieb mit einer Person zugelassen. 5. DIE ECC (EUROPEAN CERTIFICATE OF CONFORMITY) Das ECC-Dokument ist Ihre Betriebserlaubnis und neben dem Versicherungsnachweis immer mitzuführen. -
Seite 5: Sehr Wichtige Informationen Vor Inbetriebnahme
SEHR WICHTIGE INFORMATIONEN ACHTUNG! ACHTUNG! ACHTUNG! Laden Sie vor der ersten Inbetriebnahme die Akkus auf. Die maximale Ladezeit sollte nicht mehr als 12 Stunden sein. WICHTIGER HINWEIS ZUM AKKU! Die Akkus sind im Nachkauf sehr teuer. Also beachten Sie unbedingt folgende Pflegehinweise damit Sie auch lange Ihre Freude daran haben werden. -
Seite 6: Übersicht E-Joy 20
ÜBERSICHT ROLEKTRO E-JOY 20 Rechter Rückspiegel 16 Tacho / Ladestandanzeige Gasgriff 17 Sattel Bremshebel Hinterrad 18 Rückreflektor Frontscheinwerfer LED 19 Schnellspanner Sitz Korb vorne 20 Sattelstange Hupe 21 Fußbrett / Akkuabdeckung Federung vorne 22 Korb hinten Seitenreflektor 23 Rücklicht Vorderrad... -
Seite 7: Sicherheitshinweise
1. “SCHLECHTE“ WETTERVERHÄLTNISSE Die Inbetriebnahme bei Starkregen und Schnee wird nicht empfohlen ist aber möglich. Der Rolektro E-Joy 20 ist zwar spritzwassergeschützt, kann aber bauartbedingt nicht vor Kriechwasser geschützt werden. Vermeiden Sie daher Fahrten bei Starkregen und das Durchfahren von tiefen Pfützen. -
Seite 8: Allgemeine Fahrhinweise
ALLGEMEINE FAHRHINWEISE BEVOR SIE LOSFAHREN 1. Überprüfen Sie die Ladezustand Ihrer Akkus a. Alle 5 Balken werden angezeigt - Batterie ist voll b. 1 Balken wird angezeigt - Batterie ist leer, umgehend mittels Ladegeräts aufladen 2. Überprüfen Sie die Funktionsfähigkeit der Bremsen und der Beleuchtung. 3. -
Seite 9: Reichweite
Bsp.: Auf ebener Strecke, bei einer Zuladung von 75 kg und defensiver Fahrweise kommt der Rolektro E-Joy 20 auf eine Reichweite von bis zu 30 km. Die Reichweite verkürzt sich auf ca. 18 km, je nach Veränderung der sich negativ... -
Seite 10: Pflege Und Wartung
PFLEGE UND WARTUNG Auch der beste Elektroroller benötigt Pflege und Wartung PFLEGEHINWEISE Benutzen Sie auf keinen Fall zur Reinigung Ihres Elektrorollers einen Hochdruckreiniger oder Dampfstrahler. Am gründlichsten wird der Roller mit der guten alten Methode feuchter Putzlappen und einem nicht aggressiven Zweiradreiniger gesäubert. KONTROLLE / WARTUNG Vor jeder Fahrt ... -
Seite 11: Warnhinweise: Ladegerät/Akku
WARNHINWEISE: LADEGERÄT/AKKU RICHTIGE PFLEGE UND BEHANDLUNG DES AKKUS: 1. Das mitgelieferte Ladegerät darf nur für Rolektro E-Joy 20 Akkus verwendet werden. Benutzen Sie zum Laden des Akkus ausschließlich das dafür vorgesehene Ladegerät. 2. Benutzen Sie das Ladegerät nicht in Feuchträumen. Der Auflade-Bereich sollte trocken und gut klimatisiert sein. -
Seite 12: Aufbau Vorwort
AUFBAU – VORWORT Um die Transportkosten gering zu halten und einen kostengünstigen Versand per DHL oder DPD zu ermöglichen ist der Roller in 2 Pakete aufgeteilt und verpackt. 1. Im Paket 1 befindet sich der vormontierte Roller, die COC (Certificate of Conformity) = Zulassungspapier für Versicherung und zwei Zündschlüssel. -
Seite 13: Aufklappen Des Rollers
AUFKLAPPEN DES ROLLERS Vor dem Auf- oder Zuklappen muss der Sicherungsbolzen entfernt werden! 1. Um den Roller aufzuklappen, stellen Sie die Lenkerstange (a) aufrecht. 2. Drücken Sie die Stange nach oben, bis sie fest arretiert ist (c). 3. Vergewissern Sie sich, dass das Faltschloss (b) richtig zu ist. 4. -
Seite 14: Zusammenklappen Des Rolles
ZUSAMMENKLAPPEN DES ROLLERS Wenn der Roller zusammengeklappt ist, können Sie die Lenkerstange wie einen Griff verwenden! 1. Entfernen Sie den Sicherungsbolzen der Sitzstange und ziehen Sie das Sitzelement nach oben raus. 2. Eine Hand oben an die Lenksäule legen und mit der anderen Hand das Faltschloss (a) nach oben drücken und Faltgriff (b) nach hinten. -
Seite 15: Montage Lenker, Display
MONTAGE LENKER 1. Setzen Sie die Lenkkopf-Befestigungseinheit auf die korrekte Position (Bild 1) und ziehen Sie alle Schrauben (M8x25) fest. 2. Bringen Sie den Lenker so an, dass die Unterseite des Lenkers in die dafür vorgesehene Aussparung reingesetzt wird. 3. Befestigen Sie den Lenker von oben mit der Klemmkappe (Bild 2). 4. -
Seite 16: Montage Der Spiegel
MONTAGE DER SPIEGEL 1. An den Bremsgriffen befindet sich jeweils eine Gewindebohrung zum Fixieren der Spiegel. 2. Auf der rechten Seite befindet sich der Gasdrehgriff, befestigen Sie dort den rechten Spiegel. Den linken Spiegel entsprechend auf der linken Seite. Die Spiegel bitte mit Gefühl in die Gewindebohrungen drehen. -
Seite 17: Einbau Der Sicherung Und Akkutasche
EINBAU DER SICHERUNG UND AKKUTASCHE Die Hauptsicherung ist zusammen mit dem Handbuch in einem Plastikbeutel verpackt, bei Auslieferung ist die Flachsicherung nicht eingesetzt. 1. Öffnen Sie den Reißverschluss der Akkutasche, nehmen Sie die mitgelieferte Flachsicherung (30 A - diese ist außen am Akku aufgeklebt) und stecken Sie diese, wie im Bild 2 dargestellt, in das Sicherungsgehäuse. -
Seite 18: Trittfläche
TRITTFLÄCHE Die Trittfläche ist schon vormontiert. Hinweis! Die Trittfläche kann man hochklappen, ohne Schrauben zu lösen. Entfernen Sie hierzu den Sicherungsbolzen von der Sitzstange und schieben Sie die 2 seitlichen Verriegelungsbügel zur Seite. Sie können das Trittbrett nun hochklappen. -
Seite 19: Montage & Justierung Des Sitzes
MONTAGE & JUSTIERUNG DES SITZES BEFESTIGUNG DES SITZELEMENTES AM FAHRZEUGRAHMEN Am hinteren Ende der Trittfläche befindet sich ein darin eingelassenes Befestigungsrohr (Bild 1), für das Sitzelement. Im Auslieferzustand befindet sich ein Sicherungsbolzen im Befestigungsrohr. Diesen ziehen Sie bitte heraus, jetzt können Sie das Sitzelement durch die vorgegebenen Einkerbungen am Fahrzeugrahmen befestigen. -
Seite 20: Montage Korb Hinten
MONTAGE KORB VORNE & HINTEN 1. Befestigen Sie die Korb-Halterung (a) mithilfe der Schrauben (b+c) an der Lenkstange. 2. Ziehen Sie bitte alle Schrauben fest zu und setzen Sie den Korb von oben auf die Halterung. Vergewissern Sie, dass der Korb gut arretiert ist. 3. -
Seite 21: Bedienelemente
BEDIENELEMENTE LINKER GRIFF / RECHTER GRIFF / ZÜNDSCHLÜSSEL A. Hupe: Drücken Sie auf die Hupe, um einen Warnton zu erzeugen. B. Geschwindigkeitsmodis 1. WALK = 5 km/h 2. ECO = 10 km/h 3. POWER = 20 km/h Die Geschwindigkeitsmodis werden über die Tasten + und - eingestellt. C. -
Seite 22: Tacho
Balken anzeigt, sollten Sie die Akkus aufladen. C. KM/H = Geschwindigkeitsanzeige: Die Geschwindigkeitsanzeige zeigt die Geschwindigkeit in km/h. Der E-Joy 20 ist für eine maximale Geschwindigkeit von 20 km/h ausgelegt. Die Tacho-Abweichung beträgt +/- 3 km/h D. ENERGY / LEVEL = Graphische Darstellung des Energieverbrauchs. -
Seite 23: Aufladen Des Akkus
Nach Beendigung des Ladevorgangs wird die LED wieder auf GRÜN wechseln und signalisiert damit, dass der Akku vollgeladen ist. Die Ladezeit beim E-Joy 20 SE beträgt ca. 6-8 Stunden. 1. Der Akku ist zum Aufladen auch entnehmbar. Hinweise dazu finden Sie auf der S.24. -
Seite 24: Ladevorgang Bei Ausgebautem Akku
LADEVORGANG BEI AUSGEBAUTEM AKKU Wir empfehlen den Akku im eingebauten Zustand zu laden. Der Akkusatz ist schwer, der Ein- und Ausbau ist bauartbedingt ein wenig umständlich. Bei unsachgemäßer Handhabung kann es zu Beschädigungen kommen. 1. Entfernen Sie das Sitzelement, wie beschrieben (Seite 19). 2. -
Seite 25: Schwierigkeiten Und Lösungen
SCHWIERIGKEITEN & LÖSUNGEN FEHLER GRÜNDE MÖGLICHE LÖSUNGEN Die Zündung ist eingeschaltet A. Hauptsicherung in A. Hauptsicherung einsetzen. aber das Display im Tacho Akkutasche nicht eingesetzt. B. Akkuanschlüsse prüfen. bleibt dunkel und der Motor B. Akkutasche nicht (Akku befindet sich unter arbeitet nicht. -
Seite 26: Technische Daten
Zum Betrieb wird ein Mofa-Führerschein, Klasse M (ab 15 Jahre) benötigt. Die Klasse M ist Bestandteil der Führerscheinklassen A, B und T. Personen die vor dem 01.04.1965 geboren sind, benötigen keinen Führerschein. Der Elektro-Roller E-Joy 20 gilt rechtlich als Leichtmofa. -
Seite 27: Servicebedingungen
In vielen Fällen kann das Problem mit Hilfe unserer Servicetechniker und ohne Einsenden des Rollers behoben werden. Tel: 02103 496-0 oder Email: service@rolektro.de Sollte eine Einsendung dennoch nötig sein, gibt es folgende Möglichkeit: - Wir bieten Ihnen Pick-Up & Return Service (Abholservice, nur innerhalb Deutschlands) an, den Sie in Anspruch nehmen können. -
Seite 28: Verpackung
- Beschädigung durch unfachmännischen Eingriff, etc. behalten wir uns vor, den angefallenen Aufwand in Rechnung zu stellen. HERSTELLER IMPORTEUR: Soletek GmbH Feldheider Str. 62 D-40699 Erkrath Zentrale Service-Nummer: Telefon: (+49) 2103 496-0 Telefax: (+49) 2103 496-100 E-Mail: service@rolektro.de Internet: www.rolektro.de... - Seite 29 Soletek GmbH | Feldheider Str. 62 | 40699 Erkrath Telefon: (+49) 2103 496-0 Telefax: (+49) 2103 496-100...
