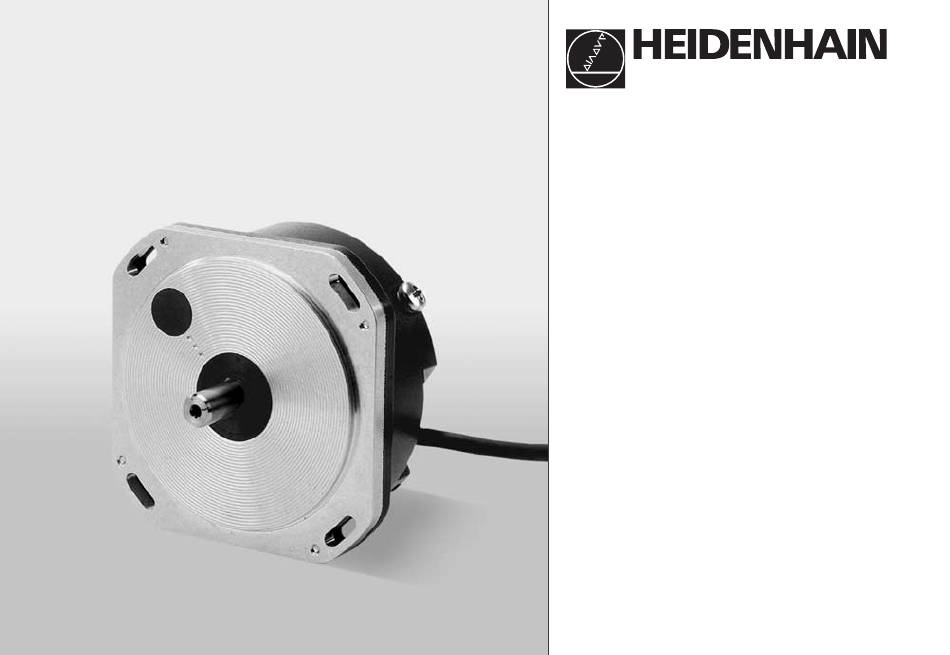

HEIDENHAIN ROD 270 Montageanleitung
Vorschau ausblenden
Andere Handbücher für ROD 270:
- Montageanleitung (12 Seiten) ,
- Montageanleitung (12 Seiten)
Verwandte Anleitungen für HEIDENHAIN ROD 270
Inhaltszusammenfassung für HEIDENHAIN ROD 270
- Seite 1 Montageanleitung Mounting Instructions Instructions de montage Istruzioni di montaggio Instrucciones de montaje ROD 270 8/96...
- Seite 3 DIN EN 100 015 – 1 CECC 00015 – 1...
- Seite 4 ¬ 6 DIA .236" R 10 R .394" 92.5–1 3.642–.039"...
- Seite 5 0.08 .197" .00315" 20–1 .787–.039" 0.08 .00315" 3±0.2 .118±.0079" 0.01 Bearing .00039" .512" cuscinetto 42+1 1.653+.039"...
- Seite 6 K 03: g £ K 18: g £ g £ g £ K 03: a £ K 18: a £ K 03: d £ K 18: d £ d £ d £ K 03 K 18 K 03/K 18...
- Seite 7 max. 10 N Ø ³ ³ ³ Ø 6 mm ³ ³ DIA .236 in. max. 10 N ³ ³ Ø 8 mm ³ ³ DIA .315 in. (°C (°F) IP 64 £...
- Seite 8 Line count numero di impulsi U a1 , U a2 , U a0 ³ U a1 , U a2 , U a0 , U aS £...
- Seite 9 ³ £ £ £ £ £ £ U aS : Fault detection signal segnale di malfunzionamento U aS = High: U aS = Low:...
- Seite 10 Shield on housing schermo sulla carcassa U a1 U a1 U a2 U a2 U a0 U a0 U aS sensor sensor brown green gray pink black brown/green white/green blue white violet yellow marrone verde grigio rosa rosso nero marrone/verde bianco/verde azzurro bianco...
- Seite 11 DR. JOHANNES HEIDENHAIN GmbH Dr.-Johannes-Heidenhain-Straße 5 83301 Traunreut, Germany { + 49 / 86 69 / 31-0 | + 49 / 86 69 / 50 61 e-mail: info@heidenhain.de { Service + 49 / 86 69 / 31-12 72 { TNC-Service + 49 / 86 69 / 31-14 46 | + 49 / 86 69 / 98 99 e-mail: service@heidenhain.de...
