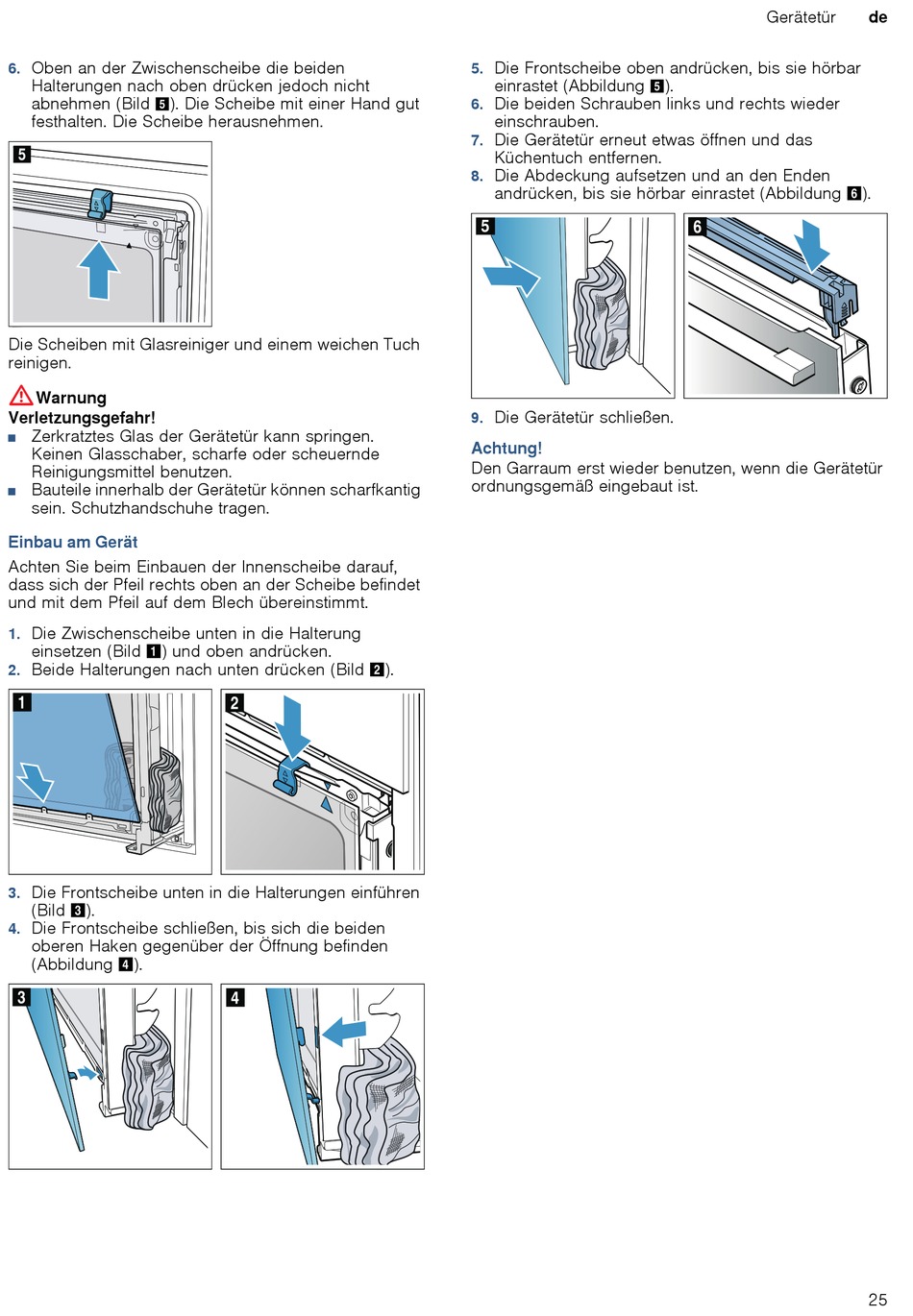

Bosch HB 78 6 Serie Gebrauchsanleitung Seite 25

Oben an der Zwischenscheibe die beiden
6.
Halterungen nach oben drücken jedoch nicht
abnehmen (Bild ). Die Scheibe mit einer Hand gut
%
festhalten. Die Scheibe herausnehmen.
Die Scheiben mit Glasreiniger und einem weichen Tuch
reinigen.
:
Warnung
Verletzungsgefahr!
Zerkratztes Glas der Gerätetür kann springen.
■
Keinen Glasschaber, scharfe oder scheuernde
Reinigungsmittel benutzen.
Bauteile innerhalb der Gerätetür können scharfkantig
Verletzungsgefahr!
■
sein. Schutzhandschuhe tragen.
Einbau am Gerät
Achten Sie beim Einbauen der Innenscheibe darauf,
dass sich der Pfeil rechts oben an der Scheibe befindet
und mit dem Pfeil auf dem Blech übereinstimmt.
Die Zwischenscheibe unten in die Halterung
1.
einsetzen (Bild ) und oben andrücken.
!
Beide Halterungen nach unten drücken (Bild
2.
Die Frontscheibe unten in die Halterungen einführen
3.
(Bild ).
#
Die Frontscheibe schließen, bis sich die beiden
4.
oberen Haken gegenüber der Öffnung befinden
(Abbildung ).
$
Die Frontscheibe oben andrücken, bis sie hörbar
5.
einrastet (Abbildung
Die beiden Schrauben links und rechts wieder
6.
einschrauben.
Die Gerätetür erneut etwas öffnen und das
7.
Küchentuch entfernen.
Die Abdeckung aufsetzen und an den Enden
8.
andrücken, bis sie hörbar einrastet (Abbildung
Die Gerätetür schließen.
9.
Achtung!
Den Garraum erst wieder benutzen, wenn die Gerätetür
ordnungsgemäß eingebaut ist.
).
"
Gerätetür
).
%
de
).
&
25
