Wand- /Fassadenmontage
Montage mit Stockschrauben eines OEM Vario 3000-30 df
Beispiel
Zur Ermittlung der Montagemaße der Stockschrauben bei einem OEM Vario 3000-30 df
(mittleres Langloch von Stockschraube zu Stockschraube).
Die Maße entnehmen Sie der Tabelle aus der Vorherigen Seite. Sie gehen dabei wie folgt
vor.

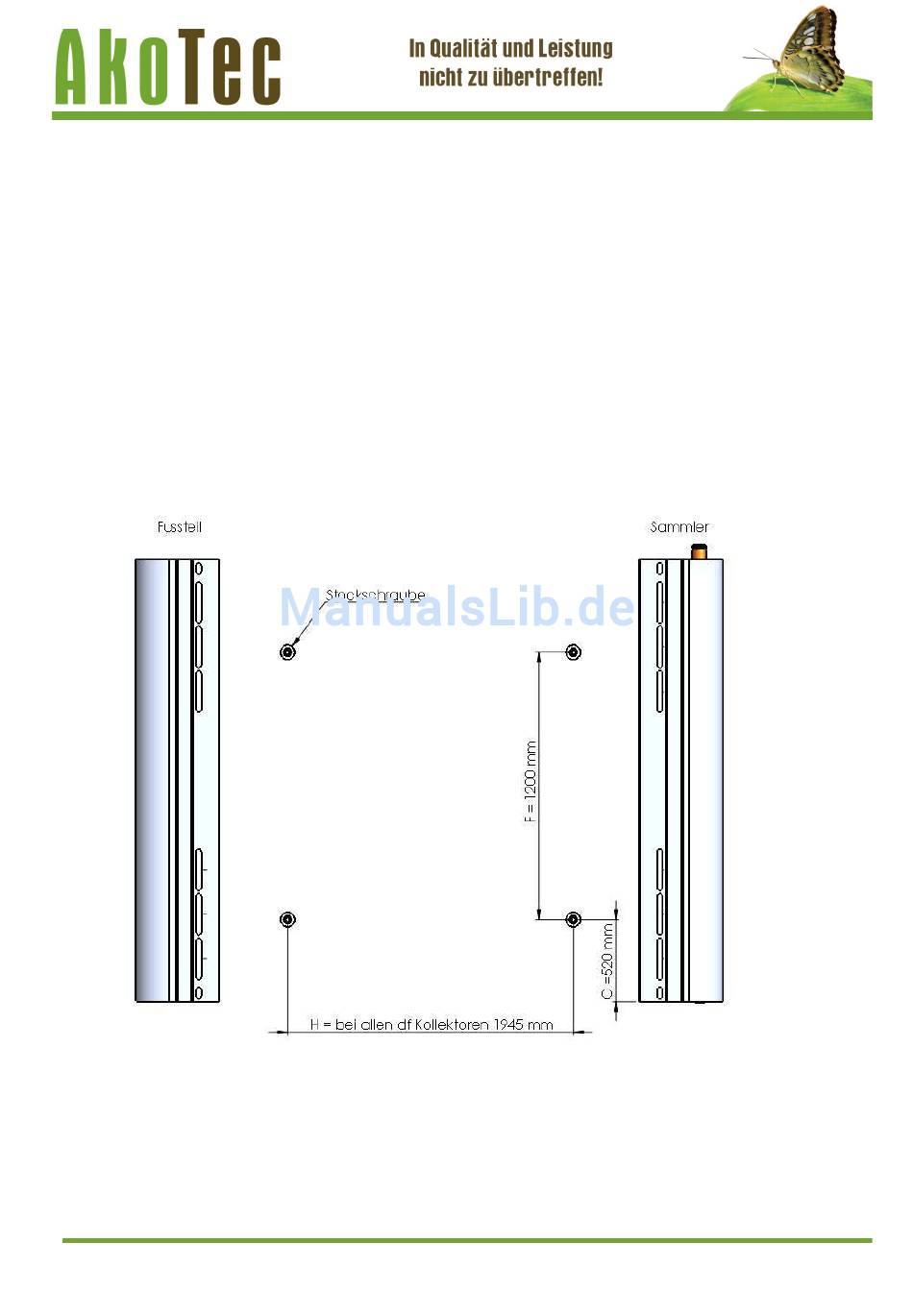

Erste Spalte Kollektor mit 30 Röhren, Stockschraube 1 Maß C = 520 mm, Stockschraube
2 Maß F = 1200 mm, der Abstand der Schrauben von Sammler und Fußteil beträgt bei
allen Kollektoren 1945 mm.
Beim Anzeichnen der Bohrlöcher achten Sie darauf, dass die Stockschrauben sowohl in
der Waagerechten als auch in der Senkrechten fluchten. Benutzen Sie hierfür z.B. eine
Wasserwaage.
