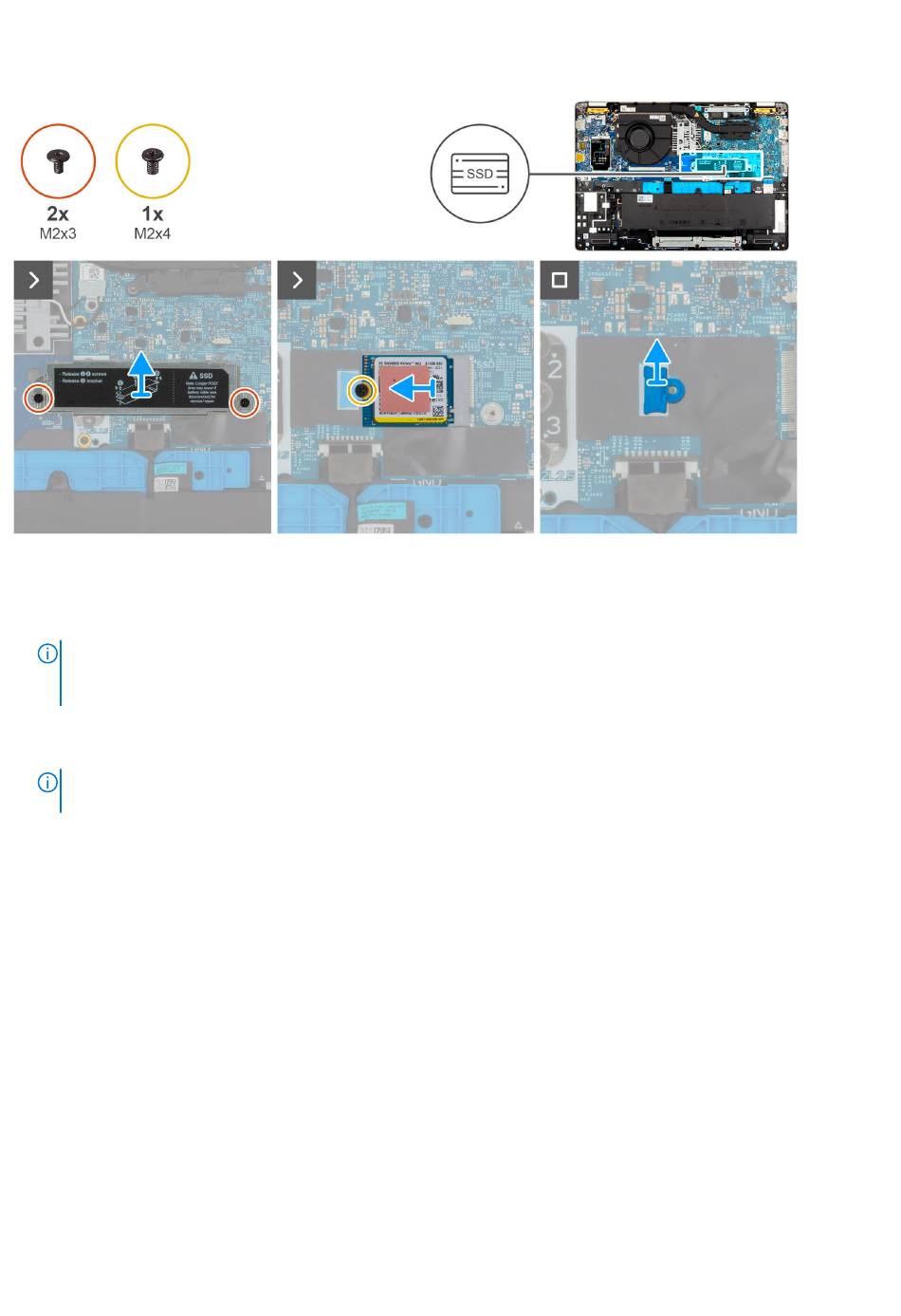

Abbildung 12. Entfernen der M.2-2230-SSD
Schritte
1. Entfernen Sie die beiden Schrauben (M2x3), mit denen die SSD-Halterung an der Handauflagenbaugruppe befestigt ist.
2. Schieben Sie die Halterung der M.2-2230-SSD aus dem SSD-Steckplatz und heben Sie sie ab.
ANMERKUNG:
Wenn die Wärmeleitpads von der Schutzabdeckung getrennt oder während des Ersetzens der SSD an der SSD
befestigt werden, müssen die Techniker das Wärmeleitpad wieder an der SSD-Abdeckung befestigt werden, bevor Sie die SSD
wieder im Computer einbauen.
3. Entfernen Sie die Schraube (M2x4), mit der die M.2-2230-SSD an der Handauflagenbaugruppe befestigt ist.
4. Entfernen Sie die M.2-2230-SSD und die Befestigungshalterung von der Handauflagenbaugruppe.
ANMERKUNG:
Stellen Sie bei Modellen mit M.2 2230 SSD sicher, dass die SSD-Schraubenhalterung beim Austausch der
Hauptplatine übertragen wird.
Einbauen des M.2-2280-SSD
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die folgenden Abbildungen zeigen die Position des M.2-2230-SSD-Laufwerks und stellen das Verfahren zum Einsetzen bildlich dar.
56
Entfernen und Installieren von vom Kunden austauschbaren Einheiten (CRUs)
.
