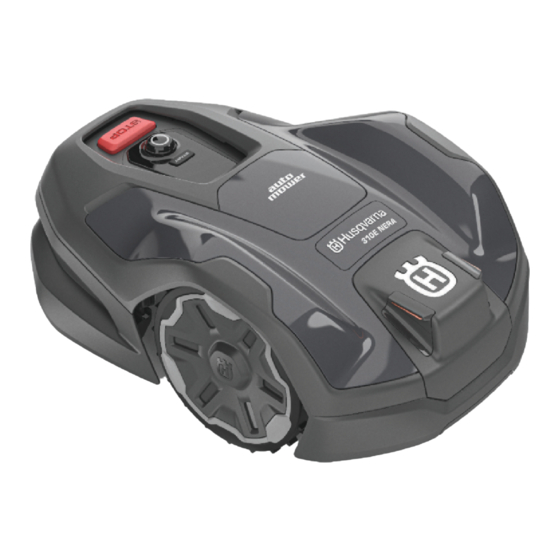

Husqvarna AUTOMOWER 310E NERA Bedienungsanweisung
Vorschau ausblenden
Andere Handbücher für AUTOMOWER 310E NERA:
- Bedienungsanweisung (27 Seiten) ,
- Kurzanleitung (8 Seiten) ,
- Bedienungsanweisung (8 Seiten)
Verwandte Anleitungen für Husqvarna AUTOMOWER 310E NERA
Inhaltszusammenfassung für Husqvarna AUTOMOWER 310E NERA
- Seite 1 Bedienungsanweisung ® HUSQVARNA AUTOMOWER 310E NERA/410XE NERA DE, Deutsch Lesen Sie die Bedienungsanweisung sorgfältig durch und machen Sie sich mit dem Inhalt vertraut, bevor Sie das Gerät benutzen...
-
Seite 2: Inhaltsverzeichnis
Inhalt 5.5 Das Gerät ausschalten (OFF)......27 1 Sicherheit 5.6 So laden Sie den Akku........27 1.1 Sicherheitsdefinitionen.......... 3 6 Wartung 1.2 Allgemeine Sicherheitshinweise......3 1.3 Sicherheitshinweise für die Installation....4 6.1 Einführung – Wartung......... 28 1.4 Sicherheitshinweise für den Betrieb......4 6.2 Wartungsplan............28 1.5 Sicherheitshinweise für die Wartung.....5 6.3 Reinigen des Geräts........... -
Seite 3: Sicherheit
1 Sicherheit 1.1 Sicherheitsdefinitionen • Das Gerät darf nur mit der von Husqvarna empfohlenen Ausstattung verwendet werden. Warnungen, Vorsichtsmaßnahmen und Hinweise Andere Verwendungsarten sind nicht zulässig. werden verwendet, um auf besonders wichtige Teile der • Benutzen Sie das Gerät nicht, wenn sich Bedienungsanleitung hinzuweisen. -
Seite 4: Sicherheitshinweise Für Die Installation
Der integrierte Alarm ist sehr laut. Seien Sie Das Gerät des Arbeitsbereichs befinden. Siehe vorsichtig, insbesondere wenn das Gerät im ausschalten (OFF) auf Seite 27 . Husqvarna Innenbereich verwendet wird. empfiehlt, das Gerät so einzustellen, dass es • Der Betriebs- und Lagerungstemperaturbereich nur dann arbeitet, wenn der Arbeitsbereich keine ist 0-45 °C / 32-113 °F. -
Seite 5: Sicherheitshinweise Für Die Wartung
• Verwenden Sie das Gerät nicht, wenn die STOP- befindet. Dadurch können die Ladestation Taste nicht funktioniert. und das Gerät beschädigt werden. Drücken Sie die STOP-Taste, und ziehen Sie das • Schalten Sie das Gerät immer aus (OFF), wenn Gerät aus der Ladestation, bevor Sie es es nicht in Betrieb ist. -
Seite 6: Einleitung
Die Seriennummer und die Artikelnummer befinden sich auf dem Typenschild und auf dem Karton des Geräts. • Registrieren Sie Ihr Gerät unter www.husqvarna.com. Geben Sie die Seriennummer des Geräts, die Artikelnummer und das Kaufdatum ein, um Ihr Gerät zu registrieren. -
Seite 7: Geräteübersicht
® Automower Intelligent Mapping Karte erstellen. Siehe (AIM) auf Seite 24 . 2.4 Geräteübersicht Automower® 310E Automower® 410XE NERA NERA Typenschild Radar Obere Abdeckung Scheinwerfer Vorderräder Display Gerätegehäuse START-Taste Zubehör-Fach 10. Jog-Rad Befindet sich unter der oberen Abdeckung. ® Nur für Automower 410XE NERA. -
Seite 8: Symbole Auf Dem Gerät
11. STOP-Taste WARNUNG: Lesen Sie die 12. Klingentellerschutz Bedienungsanleitung, bevor 13. Hinterräder Sie das Gerät in Betrieb neh- men. 14. Gleitplatte 15. Chassis mit Elektronik, Akku und Motoren WARNUNG: Deaktivieren Sie 16. EdgeCut-Klingenteller das Gerät vor Wartungsarbei- 17. Hauptklingenteller ten oder vor dem Anheben 18. -
Seite 9: Symbole Am Akku
• Auf dem Display (A) werden die Statusleiste und die Hauptmenü-Symbole angezeigt. Siehe Nehmen Sie keine Änderungen am Symbole auf dem Display auf Seite 9 . Niederspannungskabel vor. • Mit der START-Taste (B) wird der Betrieb des Verwenden Sie weder Heckenschere Geräts gestartet. -
Seite 10: Überblick Über Die Menüstruktur In Automower ® Access
Akkuladestand. ® 2.8.2 Überblick über die Menüstruktur in Automower Access ® 2.8.2.1 Symbole im Hauptmenü für Automower Access Mähen Schnitthöhe Mähen können Sie das Gerät Im Menü so einstellen, dass es gemäß dem Schnitthöhe können Sie die Im Menü festgelegten Zeitplan oder im Modus Schnitthöhe des Geräts in 9 Schritten „Nebenbereich“... -
Seite 11: Symbole Im Untermenü Für Automower ® Access
Sprache Sprache können Sie eine Im Menü Sprache auswählen, die auf dem Display angezeigt werden soll. Ausschalten Ausschalten stellt das Gerät auf OFF. ® 2.8.2.2 Symbole im Untermenü für Automower Access Schnitthöhe Im Untermenü Schnitthöhe können Sie die Schnitthöhe für das Gerät einstellen. Hinterseite Zurück gelangen Sie zurück zum Hauptmenü. -
Seite 12: Installation Mit Kabel
Ladestation haben, um neue Firmware Hinweis: Weitere Informationen zur Installation Drahtloses Herunterladen herunterzuladen. Siehe finden Sie unter www.husqvarna.com. von Firmware FOTA (Firmware over the air) auf ® Seite 25 . Bei Automower 410XE NERA wird Wi- Fi oder Mobilfunktechnologie für FOTA verwendet. -
Seite 13: Vor Der Installation Der Kabel
3.4 Vor der Installation der Kabel 3.4.2 So finden Sie die richtige Position für das Netzteil Sie können die Kabel mit Haken befestigen oder unterirdisch verlegen. Sie können beide Verfahren für ACHTUNG: Stellen Sie sicher, denselben Arbeitsbereich verwenden. dass die Klingen des Geräts das ACHTUNG: Niederspannungskabel nicht zerschneiden. - Seite 14 • Wenn Sie eine Insel erstellen, verlegen Sie das ACHTUNG: Um einen Begrenzungskabel, das zu der Insel und von ihr ordnungsgemäßen Betrieb ohne Lärm zu Erstellen weg verläuft, eng beieinander (E). Siehe erzielen, grenzen Sie alle Hindernisse wie einer Insel auf Seite 15 . Bäume, Wurzeln und Steine ab.
-
Seite 15: Erstellen Einer Insel
3.4.3.3 Erstellen einer Insel ACHTUNG: Überkreuzen Sie keinen Abschnitt des Begrenzungskabels mit einem anderen. Die Abschnitte des Begrenzungskabels müssen parallel liegen. ACHTUNG: Verlegen Sie das Leitkabel nicht über das Begrenzungskabel. 0 cm / 0" ACHTUNG: Isolieren oder entfernen Sie Hindernisse, die weniger als 15 cm/ 5.9 Zoll hoch sind. -
Seite 16: So Finden Sie Die Richtige Position Für Das Leitkabel
Nebenbereich, und wählen Sie den gesendet. Befolgen Sie die Anweisungen in der Modus . E-Mail innerhalb von 24 Stunden, um Ihr Konto zu bestätigen. Melden Sie sich bei Ihrem Husqvarna ® Benutzerkonto in der Automower Connect App 16 - Installation mit Kabel... -
Seite 17: So Starten Sie Das Gerät Zum Ersten Mal
® wurde, wählen Sie über das Jog-Rad Bluetooth um die sie erneut zu aktivieren. Geben Sie den werksseitigen PIN-Code auf dem Gerät ein: 1234. Melden Sie sich bei Ihrem Husqvarna- ® Benutzerkonto in der Automower Connect-App ® Starten Sie Bluetooth auf Ihrem Mobilgerät. -
Seite 18: Installieren Des Begrenzungskabels
min 30 cm / 12” Schneiden Sie das Begrenzungskabel 1-2 cm/ 0.4-0.8" über jeder Anschlussklemme ab. 11. Schließen Sie das Netzteil an eine Steckdose mit Drücken Sie die rechte Anschlussklemme auf den 100–240 V an. Metallstift der Ladestation mit der Markierung „AR“. Hinweis: Das Gerät kann zum Aufladen in Drücken Sie die linke Anschlussklemme auf den Metallstift der Ladestation mit der Markierung „AL“. -
Seite 19: Sichtprüfung Der Ladestation Durchführen
Setzen Sie die Haken in einem Maximalabstand von 75 cm/30 in. Schlagen Sie die Haken mit einem Hammer oder einem Kunststoffhammer in den Boden. Hinweis: Das Kabel ist nach ein paar Wochen von Gras überwuchert und nicht sichtbar. 3.5.8 Unterirdisches Verlegen des Begrenzungskabels oder des Leitkabels •... -
Seite 20: Einstellungen
4 Einstellungen 4.2 Schnitthöhe Dieses Kapitel enthält Informationen zu den ® Einstellungen für das Gerät, die Sie in der Automower Connect-App vornehmen können. Alle Einstellungen ® für das Gerät sind in Automower Connect verfügbar. ® Einige Einstellungen können auch über die Automower ®... -
Seite 21: Vermeidung Von Objekten
4.3.4 ECO-Modus ECO-Modus deaktiviert das Signal im Begrenzungskabel, dem Leitkabel und der Ladestation, wenn das Gerät geparkt oder geladen wird. Die LED Anzeigelampe der Ladestation blinkt grün, wenn das Schleifensignal deaktiviert ist. Hinweis: ECO-Modus , Verwenden Sie den um Energie zu sparen und Interferenzen mit anderen Geräten wie z. B. -
Seite 22: Signal Der Ladestation
Bereich C, etwa 20 % min. , durchschn. oder max. Signal der Ladestation auf einstellen. Hinweis: Husqvarna empfiehlt, das Signal der max. einzustellen. In der Regel ist Ladestation auf es besser, die Ladestation woanders zu platzieren, anstatt die Reichweite des Signals der Ladestation zu verringern. -
Seite 23: Zubehör
Test: Bereich 1 einrichten oder 4.5.2 So vermeiden Sie Kollisionen mit der Wählen Sie Test: Bereich 2 einrichten , um die Entfernung zu ® Automower Garage. messen. Wenn diese Option aktiviert ist, wird der Verschleiß Drücken Sie die STOP-Taste, um die Entfernung in ®... -
Seite 24: Automower ® Connect
4.9 Meldungen 4.7.3 Diebstahlschutz Diebstahlschutz kann die Alarmdauer Im Menü In diesem Menü finden Sie die bisherigen Fehler- eingestellt werden und welche Ereignisse den Alarm und Informationsmeldungen. Für einige der häufigsten auslösen sollen. Die Werkseinstellung erfordert einen Meldungen findet man hier Hilfe und Tipps, wie man den PIN-Code und die Alarmdauer beträgt 1 Minute. -
Seite 25: Drahtloses Herunterladen Von Firmware Fota (Firmware Over The Air)
Die Datenerfassung für die AIM-Karte startet automatisch. Das Gerät erfasst während des Betriebs Daten und die Karte wird in 1–2 Wochen abgeschlossen. Entfernen Sie vorübergehende Hindernisse auf dem Rasen, bevor Sie das Gerät in Betrieb nehmen und es die Daten erfasst. Wenn Sie die Installation der Kabel oder der Ladestation ändern, müssen Sie eine neue Karte erstellen. -
Seite 26: Betrieb
5 Betrieb Die am häufigsten verwendeten Betriebseinstellungen in einem Nebenbereich befindet. Das Gerät fährt ® sind in Automower Access enthalten. Siehe aus der Ladestation heraus und stoppt, wenn der ® Automower Access auf Seite 6 . Alle Betriebsmodi sind Akku aufgeladen ist. Sie müssen einen Betriebsmodus ®... -
Seite 27: So Stoppen Sie Das Gerät
5.4 So stoppen Sie das Gerät Drücken Sie die STOP-Taste, um das Gerät und den Mähmotor anzuhalten. 5.5 Das Gerät ausschalten (OFF) Drücken Sie die STOP-Taste, um das Gerät anzuhalten. Geben Sie den PIN-Code ein, falls dieser erforderlich ist. Drücken Sie 3 Sekunden lang auf das Jog-Rad, um das Gerät auf OFF zu stellen. -
Seite 28: Wartung
6 Wartung 6.1 Einführung – Wartung Es ist wichtig, dass sich der Klingenteller leicht dreht und dass die Kanten der Klingenteller nicht beschädigt sind. Die übliche Lebensdauer der Klingen beträgt 3 WARNUNG: Schalten Sie das Gerät bis 6 Wochen für den Hauptklingenteller und 9 bis aus, bevor Sie Wartungsarbeiten daran 12 Wochen für den EdgeCut-Klingenteller. -
Seite 29: Reinigen Des Geräts
Räder mit Gras blockiert sind. Reinigen Sie das Gerät mit einer Bürste oder fließendem Wasser aus einem Wasserschlauch. Husqvarna empfiehlt, ein spezielles Reinigungs- und Wartungskit zu verwenden. Ihr Husqvarna- Servicehändler steht Ihnen gerne für weitere Reinigen Sie Klingenteller und Klingentellerschutz Informationen zur Verfügung. -
Seite 30: Die Räder Reinigen
Stellen Sie das Gehäuse des Geräts neben das Chassis oder lehnen Sie es gegen eine Wand. Halten Sie das Chassis mit einer Hand und entfernen Sie das Gehäuse mit einem schnellen und kurzen Zug nach oben und zur Vorderseite des Geräts. 6.3.3 Die Räder reinigen WARNUNG: Das Gerät funktioniert an Hängen nicht... -
Seite 31: Die Ladestation Reinigen
Tag können dazu führen, dass der Akku häufiger ausgetauscht werden muss. 6.5 Austausch der Klingen WARNUNG: Husqvarna kann Sicherheit nur gewährleisten, wenn Sie Husqvarna Originalklingen mit geprägtem gekrönten H-Logo verwenden. WARNUNG: Beim Austauschen der Klingen müssen auch die Schrauben ausgetauscht werden. Die verwendeten Schrauben können schnell verschleißen,... -
Seite 32: Fehlerbehebung
® ® Die Meldungen in der Tabelle unten werden in Automower Connect und Automower Access angezeigt. Wenden Sie sich an Ihren Husqvarna-Kundenservice, wenn die gleiche Meldung immer wieder angezeigt wird. Meldung Ursache Maßnahme Falscher PIN-Code Ein falscher PIN-Code wurde eingegeben. - Seite 33 Meldung Ursache Maßnahme Kein Schleifensignal An der Ladestation gibt es keinen Strom. Prüfen, ob das Netzteil oder das Niederspan- Die LED Anzeigelampe an der Ladestation nungskabel beschädigt oder nicht richtig in leuchtet nicht. die Steckdose oder die Ladestation einge- setzt ist. Prüfen, ob ein Stromausfall vorliegt oder ob ein Fehlerstromschutzschalter akti- viert ist.
- Seite 34 Meldung Ursache Maßnahme Verkehrt Das Gerät neigt sich zu stark oder ist umge- Das Gerät wieder richtig aufstellen. kippt. Mäher gekippt Das Gerät kippt zu stark. Das Gerät in einem flachen Bereich abstel- len. Angehoben Der Hebesensor wurde aktiviert, da das Ge- Sicherstellen, dass sich das Gehäuse des rät angehoben wurde.
- Seite 35 Meldung Ursache Maßnahme Temporäres Problem Vorübergehendes Elektronik- oder Firmware- Die Firmware über FOTA aktualisieren. Das problem des Geräts. Gerät neu starten. Wenden Sie sich an Ihren autorisierten Kundendienst, falls das Prob- lem fortbesteht. Elektronisches Prob- Vorübergehendes Elektronik- oder Firmware- Das Gerät neu starten. problem des Geräts.
- Seite 36 Meldung Ursache Maßnahme Akku muss ersetzt Der Akkustand ist niedrig. Den Akku ersetzen. Eine autorisierte Ser- werden vicewerkstatt kontaktieren. Akku kurz vor Ende Der Akkuzustand ist kritisch niedrig. Den Akku ersetzen. Eine autorisierte Ser- der Lebensdauer vicewerkstatt kontaktieren. Temperaturbegren- Das Gerät funktioniert nicht, wenn die Akku- Das Gerät nimmt den Betrieb wieder auf, zung temperatur zu hoch oder zu niedrig ist.
- Seite 37 Meldung Ursache Maßnahme FlexiFence Problem Der Akku des FlexiFence-Zubehörs ist Das Gerät parken und das FlexiFence-Zube- schwach. Das FlexiFence Zubehör funktio- hör aufladen, bevor das Gerät wieder gestar- niert nicht, wenn der Akku leer ist. Das Gerät tet wird. kann in der Mähverbotszone mähen, wenn es gestartet wird, bevor das FlexiFence Zu- behör aufgeladen wird.
- Seite 38 Meldung Ursache Maßnahme Problem mit dem Be- Das Begrenzungskabel für die Funktion Sicherstellen, dass das Begrenzungskabel grenzungskabel terstützung durch Kabel ist beschädigt oder richtig mit der Ladestation verbunden ist. Alle nicht richtig installiert. Verbindungen am Begrenzungskabel prüfen. Prüfen, ob das Begrenzungskabel beschä- digt ist, und bei Bedarf reparieren.
-
Seite 39: Led-Anzeigelampe Der Ladestation Für Die Installation Des Begrenzungskabels
Die LED Anzeigelampe der Ladestation leuchtet grün, wenn die Installation korrekt ist. Wenn die LED Anzeigelampe der Ladestation nicht grün leuchtet, befolgen Sie die nachstehende Tabelle zur Fehlerbehebung. Bitte setzen Sie sich für weitere Informationen mit Ihrem Husqvarna-Vertreter vor Ort in Verbindung oder gehen Sie zu www.husqvarna.com. -
Seite 40: Symptome
7.3 Symptome Wenn das Gerät nicht wie erwartet funktioniert, bitte die nachstehenden Anweisungen zur Fehlerbehebung befolgen. Wenden Sie sich an Ihren Husqvarna Kundenservice, wenn Sie die Fehlerursache nicht finden können. Symptome Ursache Maßnahme Die Rasenkanten Der Schutz des EdgeCut-Klingentellers ist... -
Seite 41: Unterbrechungen/Brüche Im Schleifenkabel Finden
Symptome Ursache Maßnahme Zeit- Das Gerät bleibt für Das Gerät hat die maximale Mähdauer pro Keine Maßnahme erforderlich. Siehe plan auf Seite 20 . mehrere Stunden in Tag erreicht. der Ladestation. Die Abdeckung ist geschlossen, aber die Die STOP-Taste drücken, um die Abdeckung START-Taste wurde nicht gedrückt. - Seite 42 Leuchtet die Anzeigelampe jetzt grün, befindet Hinweis: Bitte zunächst alle bekannten sich der Bruch an einer Stelle zwischen dem Verlängerungen überprüfen, bevor die Fehlersuche ausgesteckten Ende und der Stelle, an der das fortgesetzt wird. neue Kabel angeschlossen wurde (dicke schwarze Linie unten).
-
Seite 43: Transport, Lagerung Und Entsorgung
Schließen Sie die Abdeckung. ebenem Boden abzustellen. Sie können das Gerät Bringen Sie das Netzteil und die Oberseite der ebenfalls an einer Husqvarna Wandhalterung Ladestation an einem trockenen, frostfreien Ort. hängend lagern. Weitere Informationen zu verfügbaren Wandhalterungen erhalten Sie bei 8.4 Installation der Ladestation nach... -
Seite 44: Entsorgung
Heben und kippen Sie die Oberseite der Entfernen Sie die Garantiesiegel, und heben Sie Ladestation. das untere Chassis an. Bringen Sie die Durchführung mit den Kabeln in Ziehen Sie die 2 Kabel (A) und (B) vom Akku ab. die richtige Position. Schließen Sie das Kabel an die Ladestation an. -
Seite 45: Technische Angaben
9 Technische Angaben 9.1 Technische Daten ® ® Abmessungen Automower 310E NERA Automower 410XE NE- Länge, cm/Zoll 68/26,8 68/26,8 Breite, cm/Zoll 44/17,2 44/17,2 Höhe, cm/Zoll 28/11,0 28/11,0 Gewicht, kg/lb 12,2/27 12,1/27 ® ® Elektrisches System Automower 310E NERA Automower 410XE NE- Akku, Lithium-Ionen 18,0 V/2,0 Ah Art.-Nr. - Seite 46 ® ® Geräuschpegel Automower 310E NERA Automower 410XE NERA (Wahrgenommener) Geräuschpegel, dB(A) Gemessener Schallleistungspegel, dB (A) Geräuschemission-Unsicherheiten, KWA dB (A) Schalldruck-Geräuschpegel am Ohr des Bedieners dB (A) ® ® Mähen Automower 310E NERA Automower 410XE NE- Stromverbrauch beim Schneiden, W +/- 20 % Anzahl der Leitkabel Engste mögliche Passage, cm/Zoll 60/24 60/24...
-
Seite 47: Eingetragene Marken
Kanal 14 Betriebsfrequenzband, MHz 2.402–2.480 Maximale übertragene Leistung, dBm Husqvarna AB übernimmt keine Garantie für die vollständige Kompatibilität zwischen dem Gerät und anderen kabellosen Systemen wie Fernbedienungen, Sendern, im Boden verlegten elektrischen Umzäunungen von Viehweiden o. Ä. 9.1.1 Eingetragene Marken ®... - Seite 48 ® AUTOMOWER ist eine Marke von Husqvarna AB. © Copyright 2024 HUSQVARNA. Alle Rechte vorbehalten. www.husqvarna.com Originalanweisungen 1143605-51 2024-02-16...
