MONTAGEANLEITUNG
Schritt 3

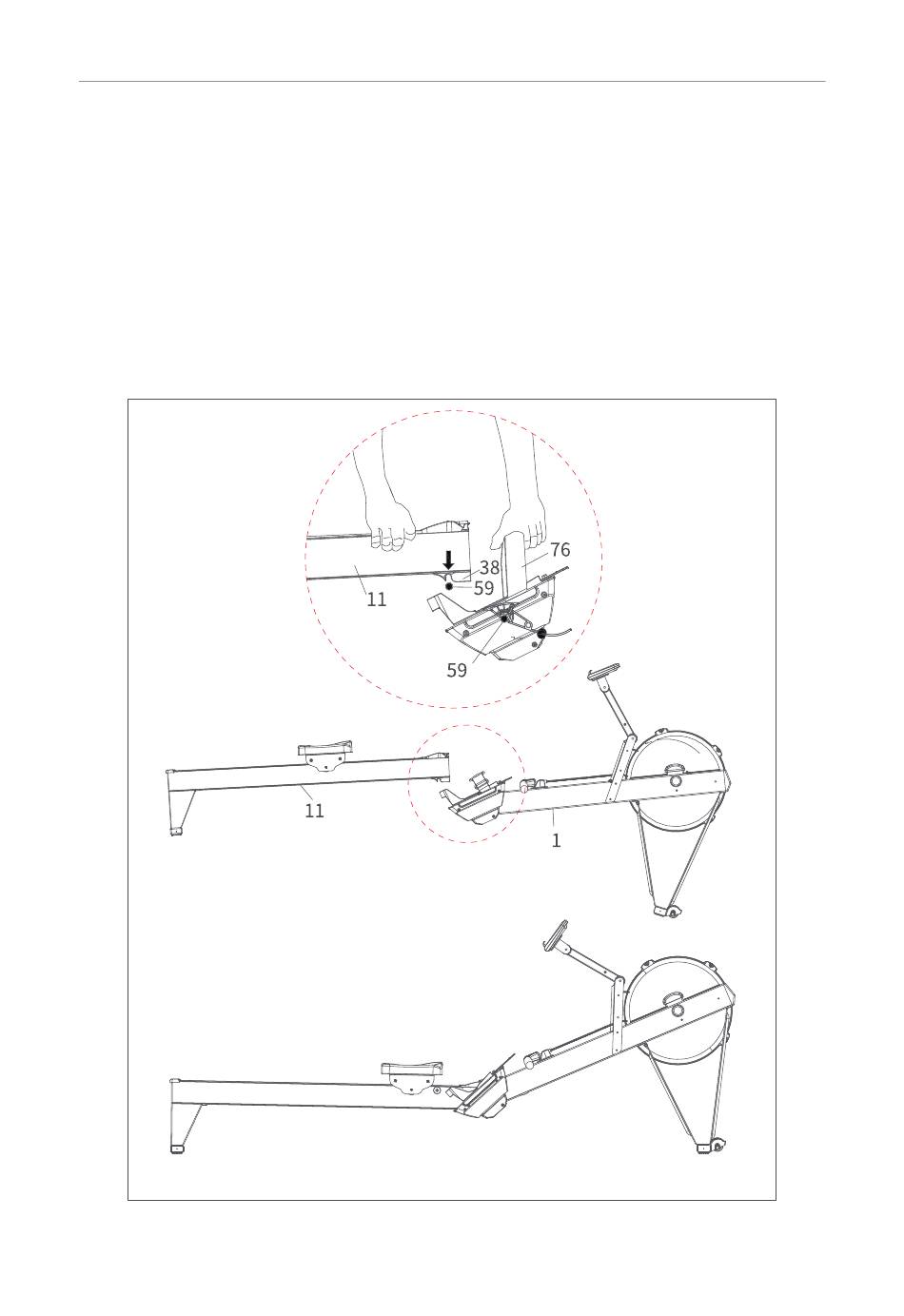

A: Wenn Sie die Gleitschiene (#11) mit dem Hauptrahmen (#1) verbinden, wie in Abbildung
A dargestellt, heben Sie den Hauptrahmen (#1) mit dem Pedalgurt (#76) an. Achten Sie
gleichzeitig darauf, dass die untere Nut der unteren Abdeckung der Schiene (#38) auf
der Gleitschiene (#11) mit der Verbindungsachse (#59) des Hauptrahmens zwischen den
Fußpedalen ausgerichtet ist.
B: Drücken Sie die Teile nach unten, um die Montage abzuschließen, wie in Abbildung B
dargestellt.
HINWEIS:
·Zum Trennen oder Verbinden der Gleitschiene (#11) sind mindestens zwei Personen
erforderlich.
·Um Verletzungen zu vermeiden, halten Sie Finger und Hände vom Klappmechanismus fern.
Abbildung A
Abbildung B
