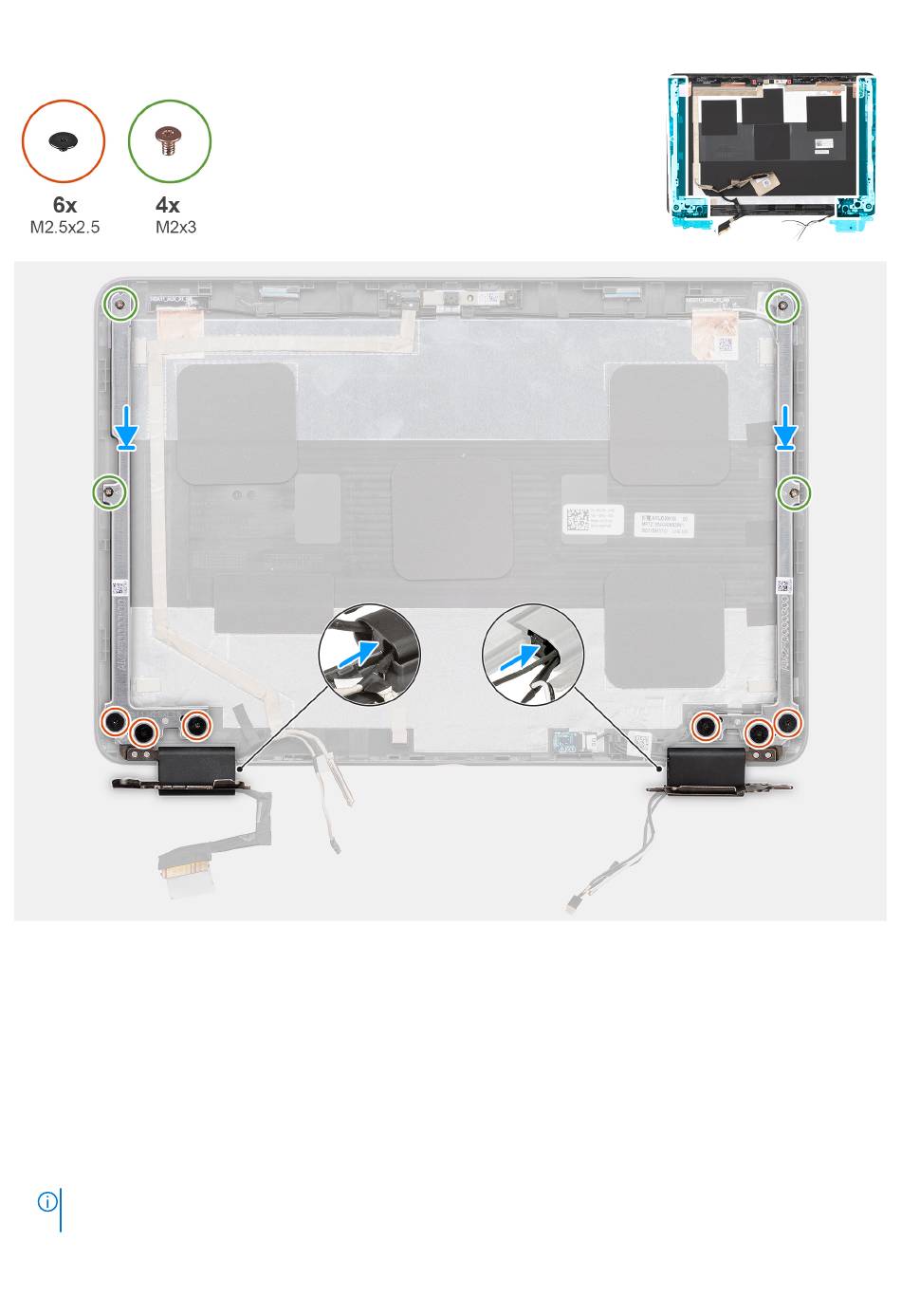

Abbildung 62. Installieren der Bildschirmscharniere
Schritte
1. Richten Sie die Schraubenbohrungen der Bildschirmscharniere an den Schraubenbohrungen der hinteren Bildschirmabdeckung aus.
2. Bringen Sie die vier Schrauben (M2x3) und die sechs Schrauben (M2.5x2.5) wieder an, mit denen die Bildschirmscharniere an der
Bildschirm-Rückabdeckung befestigt sind.
3. Drehen Sie die Bildschirmscharniere bis zu einem Winkel von 90 Grad zu.
4. Drücken Sie das G-Sensor-Kabel und die Wireless-Antennen vorsichtig in die rechte Scharnierabdeckung.
5. Drücken Sie das Bildschirmkabel vorsichtig in die linke Scharnierabdeckung.
6. Bringen Sie die Scharniergummis zur Befestigung der linken und der rechten Scharnierabdeckung wieder an.
7. Drehen Sie die Bildschirmscharniere und die Scharnierabdeckungen nach unten von der Bildschirmabdeckung weg.
ANMERKUNG:
Die Bildschirmscharniere müssen sich in einem Winkel von 0 Grad und die Scharnierabdeckungen in einem Winkel
von 90 Grad (oder in der Position eines geschlossenen Laptops) befinden.
90
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
