Einsetzen des Akkus
Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position des Akkus und stellen das Verfahren zum Installieren bildlich dar.

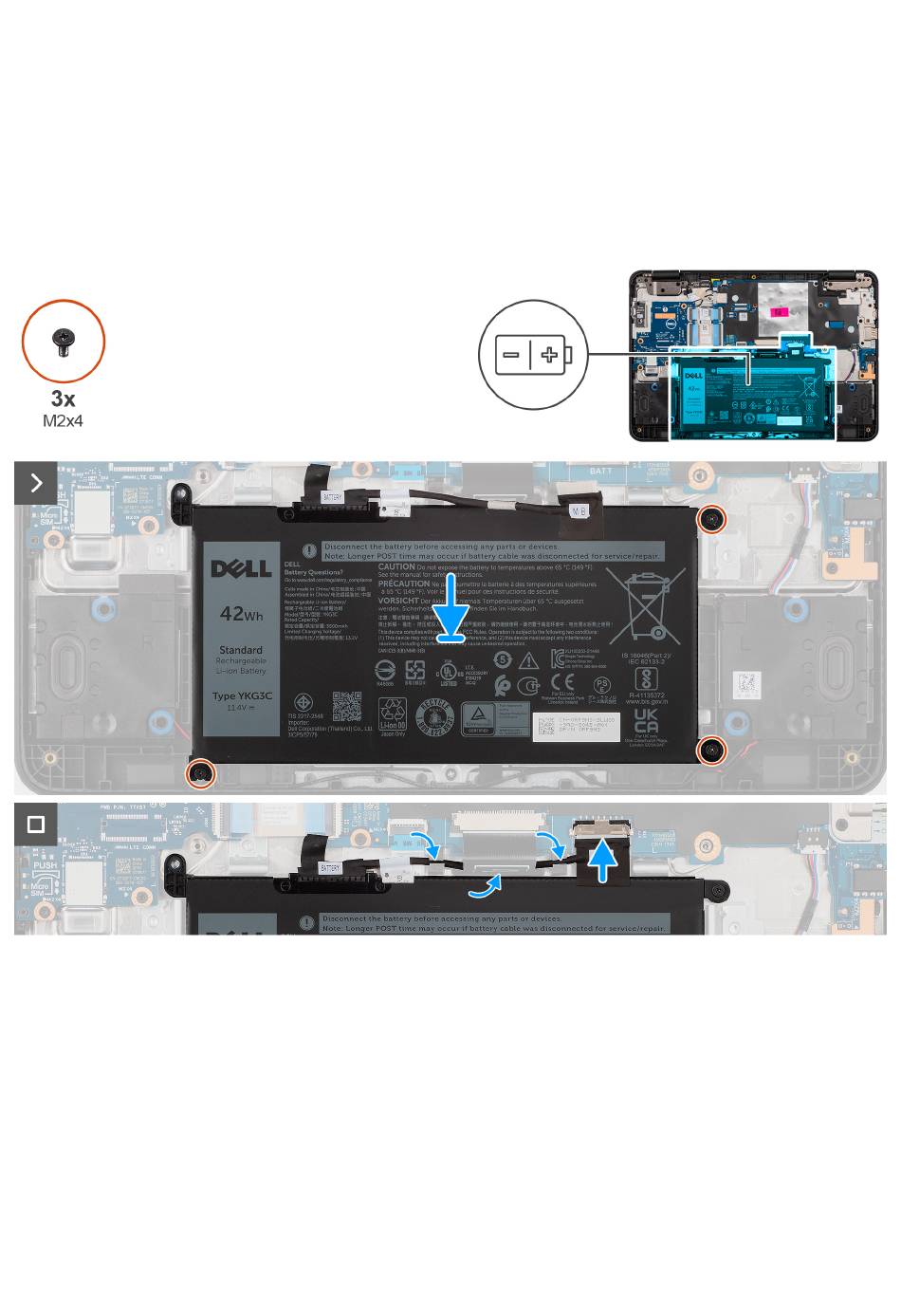

Abbildung 19. Einsetzen des Akkus
Schritte
1. Platzieren Sie den Akku korrekt ausgerichtet im Steckplatz der Handauflagenbaugruppe.
2. Bringen Sie die drei Schrauben (M2x4) zur Befestigung des Akkus an der Handauflagenbaugruppe wieder an.
3. Verlegen Sie das Akkukabel durch die Kabelführungen zwischen der Hauptplatine und dem Akku.
4. Verbinden Sie das Akkukabel mit dem Anschluss (BATT) auf der Hauptplatine und schließen Sie die Verriegelung.
Nächste Schritte
1. Bringen Sie die
Bodenabdeckung
an.
2. Befolgen Sie die Anweisungen unter
Nach der Arbeit an Komponenten im Inneren des
Computers.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
43
