Installieren Der I/O-Platinenkabel (24-Polig Und 50-Polig) - Dell Chromebook 3120 2-In-1-System Benutzerhandbuch

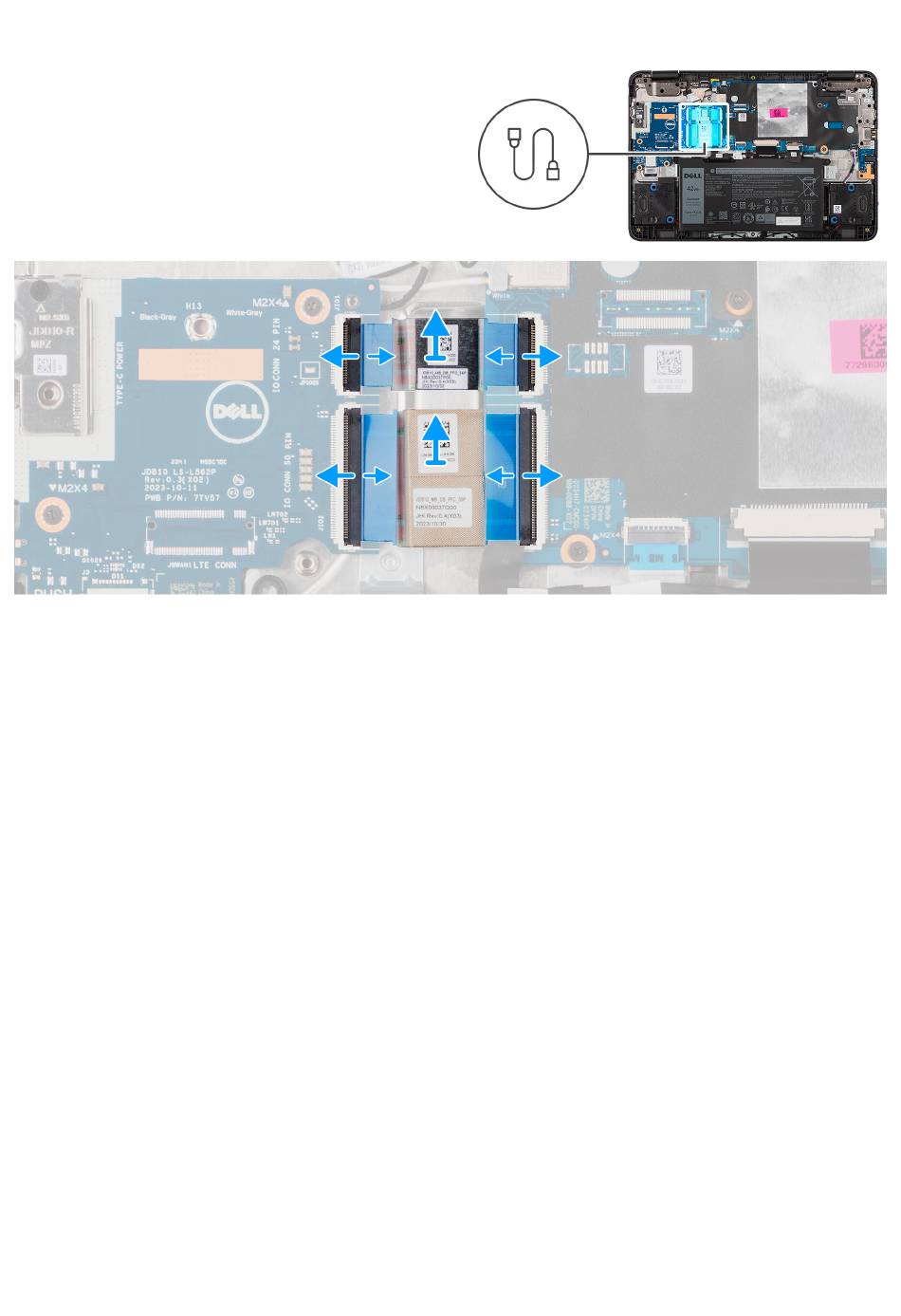

Abbildung 26. Entfernen der E/A-Platinenkabel (24-polig und 50-polig)
Schritte
1. Heben Sie die Verriegelung des Kabelanschlusses an und trennen Sie das 24-polige E/A-Platinenkabel vom Anschluss auf der
Hauptplatine.
2. Heben Sie die Verriegelung des Kabelanschlusses an und trennen Sie das 24-polige E/A-Platinenkabel vom Anschluss auf der
E/A-Platine.
3. Heben Sie die Verriegelung des Kabelanschlusses an und trennen Sie das 50-polige E/A-Platinenkabel vom Anschluss auf der
Hauptplatine.
4. Heben Sie die Verriegelung des Kabelanschlusses an und trennen Sie das 50-polige E/A-Platinenkabel vom Anschluss auf der
E/A-Platine.
5. Entfernen Sie das 24-polige und das 50-polige E/A-Platinenkabel von der Handauflagenbaugruppe.

Installieren der I/O-Platinenkabel (24-polig und 50-polig)

Voraussetzungen
Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren
durchführen.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der I/O-Platinenkabel (24-polig und 50-polig) und bieten eine visuelle Darstellung des
Installationsverfahrens.
