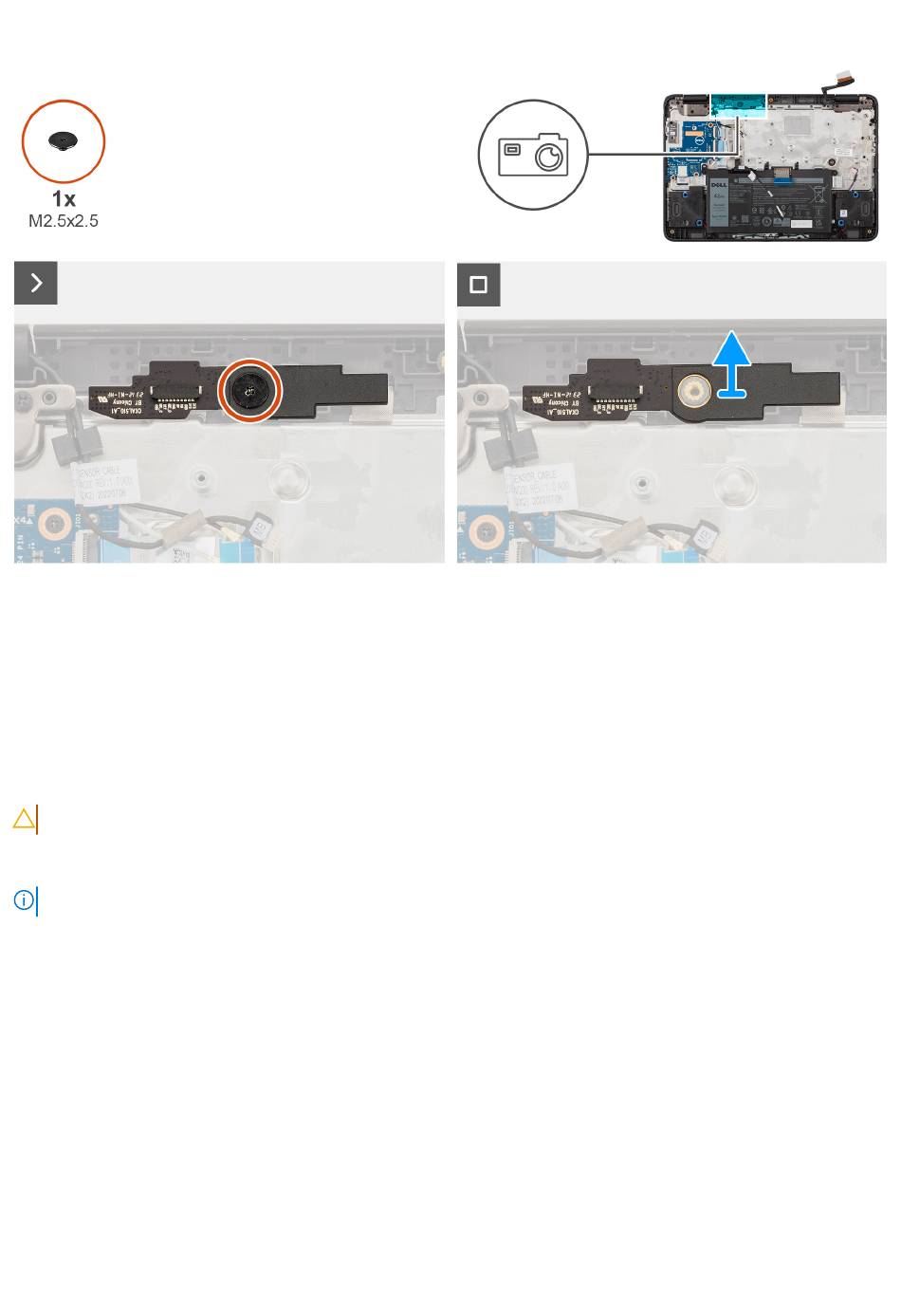

Abbildung 35. Entfernen der nach hinten gerichteten Kamera
Schritte
1. Entfernen Sie die Schraube (M2.5x2.5), mit der die nach hinten gerichtete Kamera an der Handauflagenbaugruppe befestigt ist.
2. Entfernen Sie das nach hinten gerichtete Kameramodul von der Handauflagenbaugruppe.
Installieren der nach hinten gerichteten Kamera
Voraussetzungen
VORSICHT:
Dies ist eine empfindliche Komponente. Behandeln Sie sie mit Sorgfalt.
Info über diese Aufgabe
ANMERKUNG:
Das folgende Verfahren gilt nur für Systeme, die mit einer nach hinten gerichteten Kamera ausgeliefert werden.
Die folgende Abbildung zeigt die Position der nach vorn gerichteten Kamera und stellt das Verfahren zum Einbauen bildlich dar.
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
61
