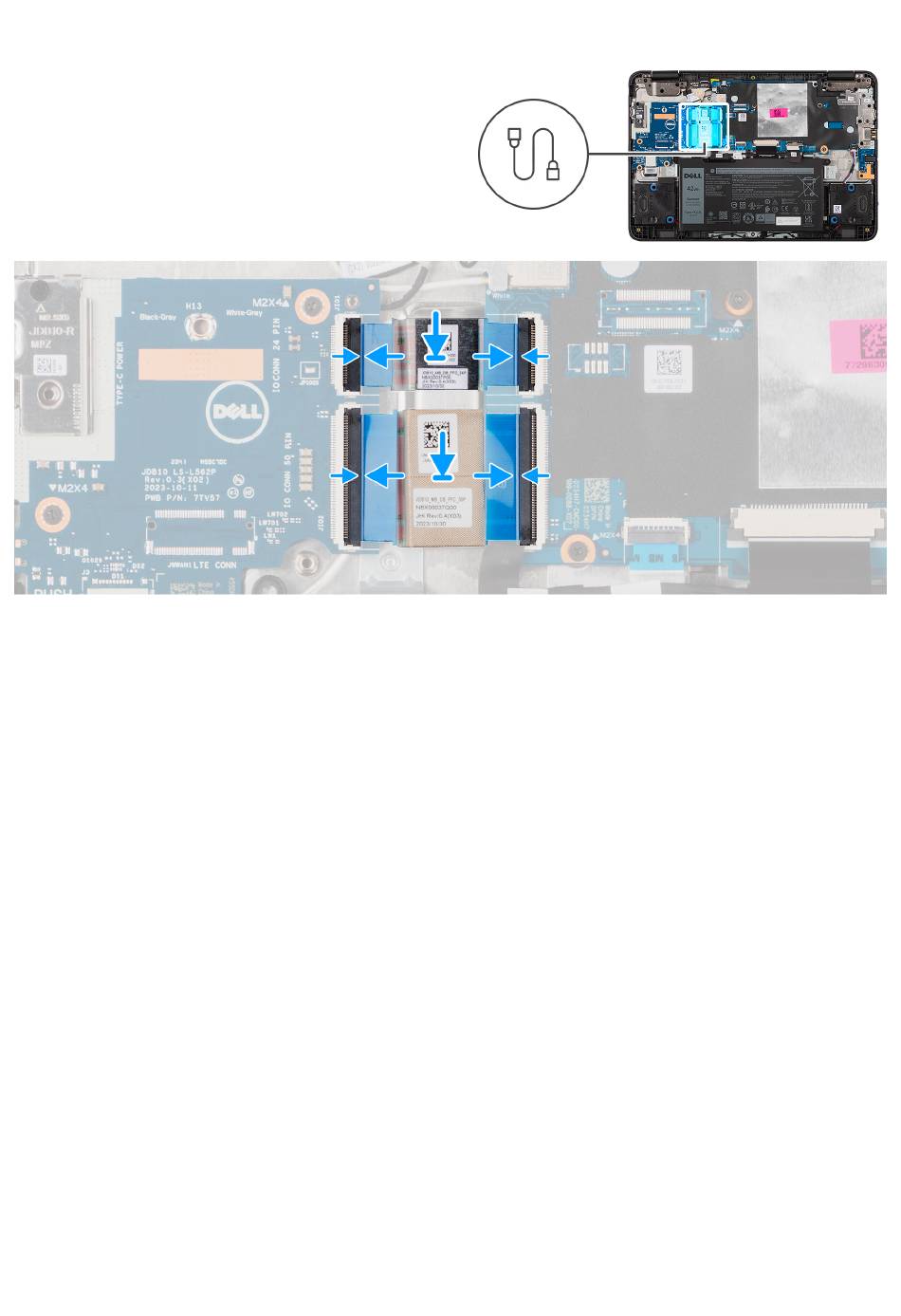

Abbildung 27. Installieren der I/O-Platinenkabel (24-polig und 50-polig)
Schritte
1. Verbinden Sie das 24-polige Kabel der I/O-Platine mit dem Anschluss auf der Hauptplatine und drücken Sie die Verriegelung des
Kabelanschlusses nach unten, um das Kabel zu sichern.
2. Verbinden Sie das 24-polige Kabel der I/O-Platine mit dem Anschluss auf der I/O-Platine und drücken Sie die Verriegelung des
Kabelanschlusses nach unten, um das Kabel zu sichern.
3. Verbinden Sie das 50-polige Kabel der I/O-Platine mit dem Anschluss auf der Hauptplatine und drücken Sie die Verriegelung des
Kabelanschlusses nach unten, um das Kabel zu sichern.
4. Verbinden Sie das 50-polige Kabel der I/O-Platine mit dem Anschluss auf der I/O-Platine und drücken Sie die Verriegelung des
Kabelanschlusses nach unten, um das Kabel zu sichern.
Nächste Schritte
1. Bringen Sie die Bodenabdeckung
2. Befolgen Sie die Anweisungen unter

WLAN-Platine

Entfernen der E/A-Platine

Voraussetzungen
1. Befolgen Sie die Anweisungen unter
2. Entfernen Sie die Bodenabdeckung.
Info über diese Aufgabe
Die nachfolgenden Abbildungen zeigen die Position der E/A-Platine und bieten eine visuelle Darstellung des Installationsverfahrens.
an.
Nach der Arbeit an Komponenten im Inneren des
Vor der Arbeit an Komponenten im Inneren des
Entfernen und Installieren von vor Ort austauschbaren Einheiten (FRUs)
Computers.
Computers.
