Webasto Thermo Top Evo Einbaudokumentation Seite 21

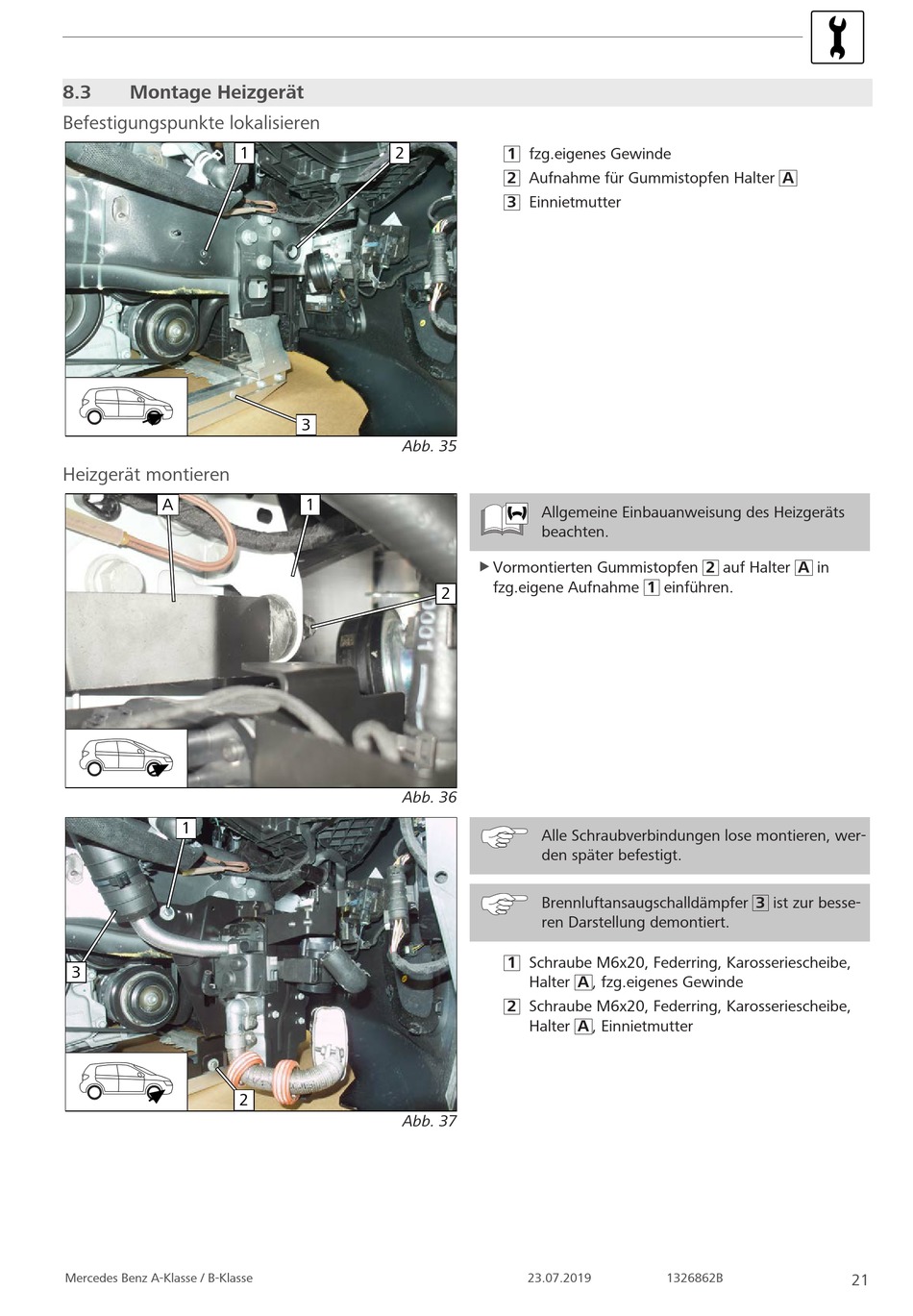

8.3 Montage Heizgerät
Befestigungspunkte lokalisieren
Heizgerät montieren
A
1
3
Mercedes Benz A-Klasse / B-Klasse
1 2
3
Abb. 35
1
Abb. 36
2
Abb. 37
1 fzg.eigenes Gewinde
2 Aufnahme für Gummistopfen Halter A
3 Einnietmutter
Allgemeine Einbauanweisung des Heizgeräts
beachten.
Vormontierten Gummistopfen 2 auf Halter A in
u
fzg.eigene Aufnahme 1 einführen.
2
Alle Schraubverbindungen lose montieren, wer-
den später befestigt.
Brennluftansaugschalldämpfer 3 ist zur besse-
ren Darstellung demontiert.
1 Schraube M6x20, Federring, Karosseriescheibe,
Halter A , fzg.eigenes Gewinde
2 Schraube M6x20, Federring, Karosseriescheibe,
Halter A , Einnietmutter
23.07.2019 1326862B
21
