HMI
2

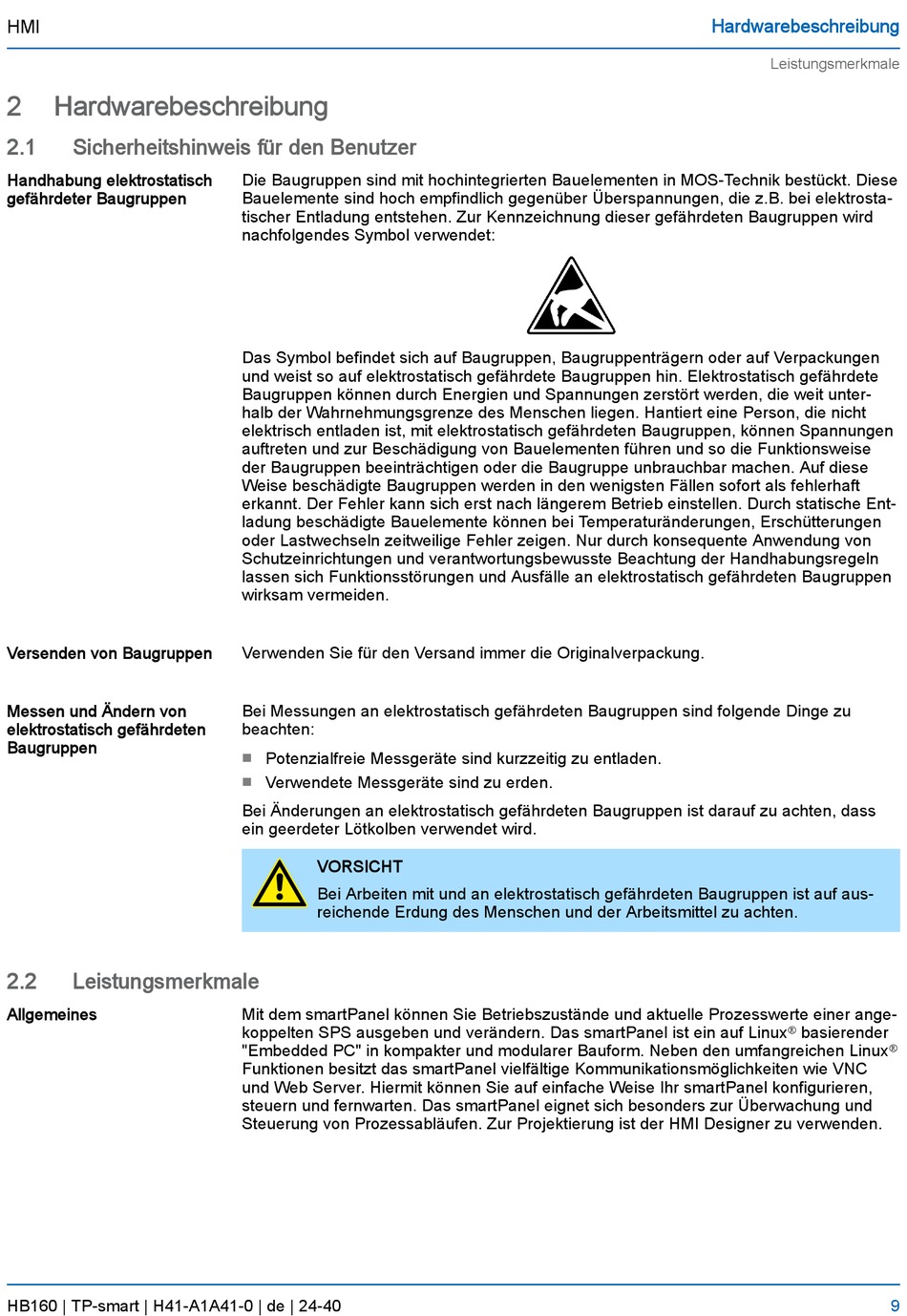

Hardwarebeschreibung
2.1
Sicherheitshinweis für den Benutzer
Handhabung elektrostatisch
gefährdeter Baugruppen
Versenden von Baugruppen
Messen und Ändern von
elektrostatisch gefährdeten
Baugruppen
2.2
Leistungsmerkmale
Allgemeines
HB160 | TP-smart | H41-A1A41-0 | de | 24-40
Die Baugruppen sind mit hochintegrierten Bauelementen in MOS-Technik bestückt. Diese
Bauelemente sind hoch empfindlich gegenüber Überspannungen, die z.B. bei elektrosta-
tischer Entladung entstehen. Zur Kennzeichnung dieser gefährdeten Baugruppen wird
nachfolgendes Symbol verwendet:
Das Symbol befindet sich auf Baugruppen, Baugruppenträgern oder auf Verpackungen
und weist so auf elektrostatisch gefährdete Baugruppen hin. Elektrostatisch gefährdete
Baugruppen können durch Energien und Spannungen zerstört werden, die weit unter-
halb der Wahrnehmungsgrenze des Menschen liegen. Hantiert eine Person, die nicht
elektrisch entladen ist, mit elektrostatisch gefährdeten Baugruppen, können Spannungen
auftreten und zur Beschädigung von Bauelementen führen und so die Funktionsweise
der Baugruppen beeinträchtigen oder die Baugruppe unbrauchbar machen. Auf diese
Weise beschädigte Baugruppen werden in den wenigsten Fällen sofort als fehlerhaft
erkannt. Der Fehler kann sich erst nach längerem Betrieb einstellen. Durch statische Ent-
ladung beschädigte Bauelemente können bei Temperaturänderungen, Erschütterungen
oder Lastwechseln zeitweilige Fehler zeigen. Nur durch konsequente Anwendung von
Schutzeinrichtungen und verantwortungsbewusste Beachtung der Handhabungsregeln
lassen sich Funktionsstörungen und Ausfälle an elektrostatisch gefährdeten Baugruppen
wirksam vermeiden.
Verwenden Sie für den Versand immer die Originalverpackung.
Bei Messungen an elektrostatisch gefährdeten Baugruppen sind folgende Dinge zu
beachten:
■
Potenzialfreie Messgeräte sind kurzzeitig zu entladen.
■
Verwendete Messgeräte sind zu erden.
Bei Änderungen an elektrostatisch gefährdeten Baugruppen ist darauf zu achten, dass
ein geerdeter Lötkolben verwendet wird.
VORSICHT
Bei Arbeiten mit und an elektrostatisch gefährdeten Baugruppen ist auf aus-
reichende Erdung des Menschen und der Arbeitsmittel zu achten.
Mit dem smartPanel können Sie Betriebszustände und aktuelle Prozesswerte einer ange-
koppelten SPS ausgeben und verändern. Das smartPanel ist ein auf Linux
"Embedded PC" in kompakter und modularer Bauform. Neben den umfangreichen Linux
Funktionen besitzt das smartPanel vielfältige Kommunikationsmöglichkeiten wie VNC
und Web Server. Hiermit können Sie auf einfache Weise Ihr smartPanel konfigurieren,
steuern und fernwarten. Das smartPanel eignet sich besonders zur Überwachung und
Steuerung von Prozessabläufen. Zur Projektierung ist der HMI Designer zu verwenden.
Hardwarebeschreibung
Leistungsmerkmale
Ò
basierender
Ò
9
