exone go Handbuch Seite 46

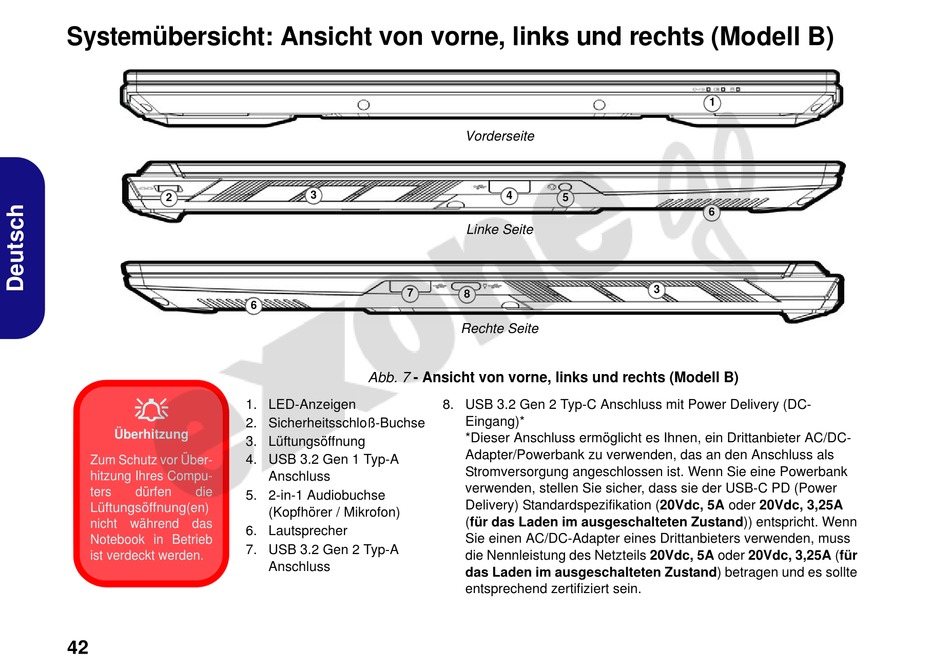

Systemübersicht: Ansicht von vorne, links und rechts (Modell B)
2

1. LED-Anzeigen
2. Sicherheitsschloß-Buchse
Überhitzung
3. Lüftungsöffnung
4. USB 3.2 Gen 1 Typ-A
Zum Schutz vor Über-
hitzung Ihres Compu-
ters dürfen die
5. 2-in-1 Audiobuchse
Lüftungsöffnung
(en)
nicht während das
6. Lautsprecher
Notebook in Betrieb
7. USB 3.2 Gen 2 Typ-A
ist verdeckt werden.
42
3
7
6
Abb. 7 - Ansicht von vorne, links und rechts (Modell B)
Anschluss
(Kopfhörer / Mikrofon)
Anschluss
Vorderseite
4
5
Linke Seite
8
Rechte Seite
8. USB 3.2 Gen 2 Typ-C Anschluss mit Power Delivery (DC-
Eingang)*
*Dieser Anschluss ermöglicht es Ihnen, ein Drittanbieter AC/DC-
Adapter/Powerbank zu verwenden, das an den Anschluss als
Stromversorgung angeschlossen ist. Wenn Sie eine Powerbank
verwenden, stellen Sie sicher, dass sie der USB-C PD (Power
Delivery) Standardspezifikation (20Vdc, 5A oder 20Vdc, 3,25A
(für das Laden im ausgeschalteten Zustand)) entspricht. Wenn
Sie einen AC/DC-Adapter eines Drittanbieters verwenden, muss
die Nennleistung des Netzteils 20Vdc, 5A oder 20Vdc, 3,25A (für
das Laden im ausgeschalteten Zustand) betragen und es sollte
entsprechend zertifiziert sein.
1
6
3
