BE QUIET! DARK ROCK PRO 3 - CPU-Kühler Handbuch
Einleitung
Die folgenden Anweisungen führen Sie durch den Installationsprozess. Sollten Sie Installationsprobleme haben, zögern Sie bitte nicht, unseren Kundenservice unter service@bequiet.com zu kontaktieren. Bitte beachten Sie, dass be quiet! keine Haftung für Schäden aufgrund von Kompatibilitätsproblemen übernehmen kann.
Wir empfehlen, den Kühler vor dem Transport zu entfernen.
LIEFERUMFANG
| Teilebezeichnung | Menge | |

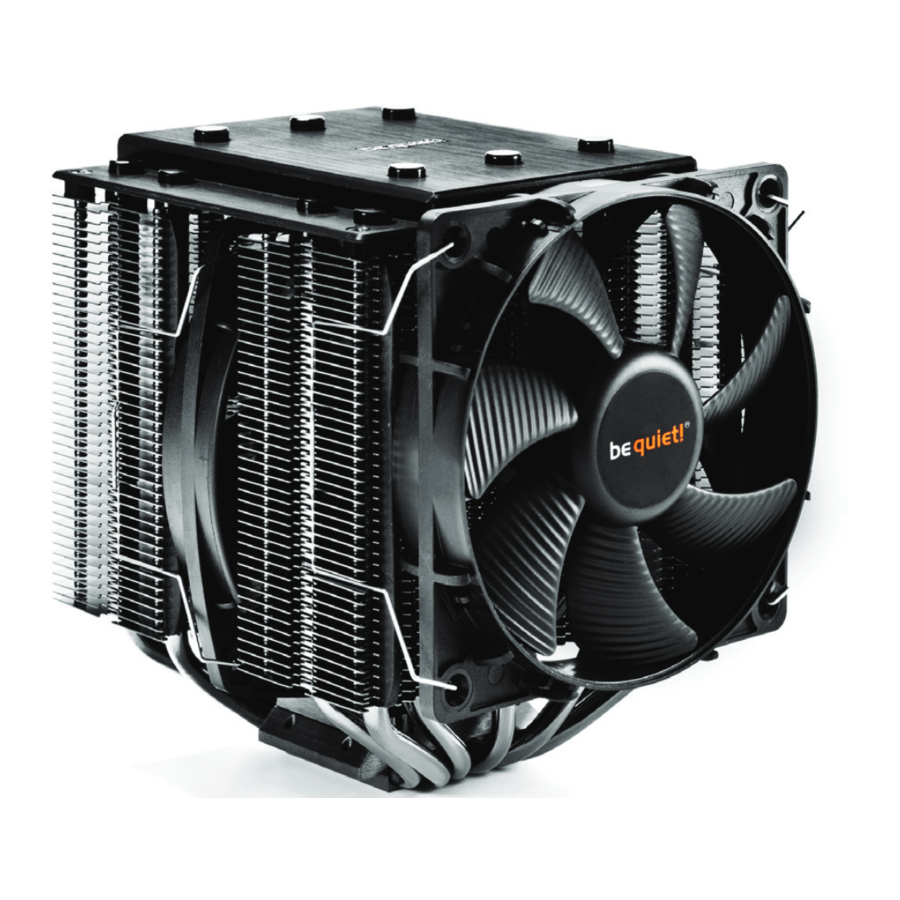

 | be quiet! Dark Rock Pro 3 CPU-Kühler | 1 |
 | SilentWings Lüfter inkl. Befestigungsmaterial | 2 |
 | Backplate | 1 |
 | Intel Montageschienen | 2 |
 | Sechskantmutter mit Hülse | 4 |
 | AMD Montageschienen | 2 |
 | M3x15 Schrauben | 4 |
 | M3x3 Schrauben | 4 |
 | C-Profil Abstandshalter | 4 |
 | LGA 2011(-3) Square ILM Distanzmuttern | 4 |
 | Intel Sechskantmutter | 4 |
 | Sechskantschlüssel | 1 |
 | Wärmeleitpaste | 1 |
Intel LGA 2011 Square ILM / LGA 2011(-3) Square ILM
Allgemein
Wir empfehlen die Montage des Kühlers außerhalb des PC-Gehäuses.
Folgende Teile werden hierfür benötigt
1x be quiet! Dark Rock Pro 3 CPU-Kühler (1), 2x Intel Montageschienen (4), 4x LGA 2011(-3) Square ILM Distanzmuttern (10), 4x M3x3 Schrauben (8), 4x Intel Sechskantmutter (11), 1x Sechskantschlüssel (12), 1x Wärmeleitpaste (13)

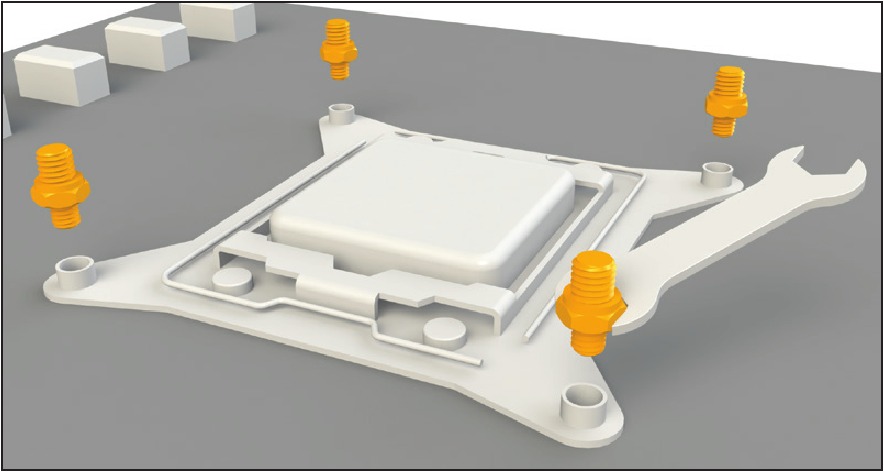

Zuerst schrauben Sie die LGA 2011(-3) Square ILM Distanzmuttern (10) auf die Gewinde des LGA 2011(-3) Square ILM Sockelrahmens. Verwenden Sie hierfür den Sechskantschlüssel (12).
Installation der Montageschienen

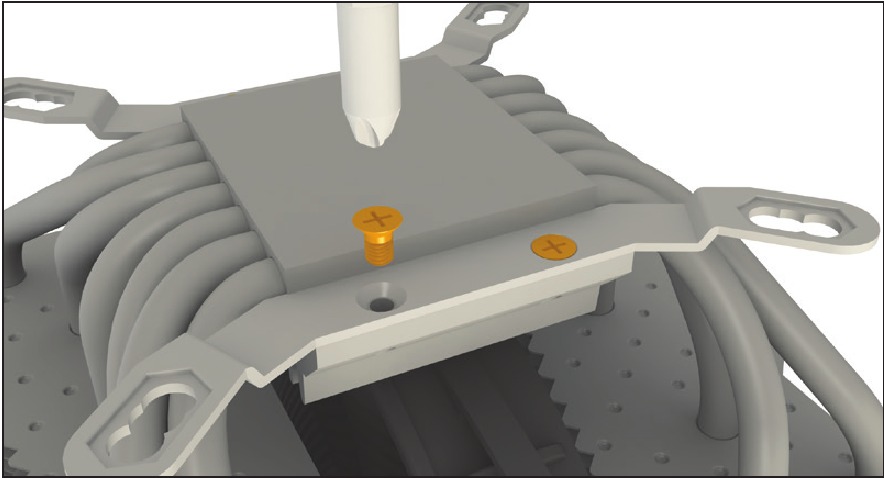

Befestigen Sie die beiden Intel Montageschienen (4) mit den M3x3 Schrauben (8) an der Unterseite des CPU-Kühlers.
Montage des CPU-Kühlers

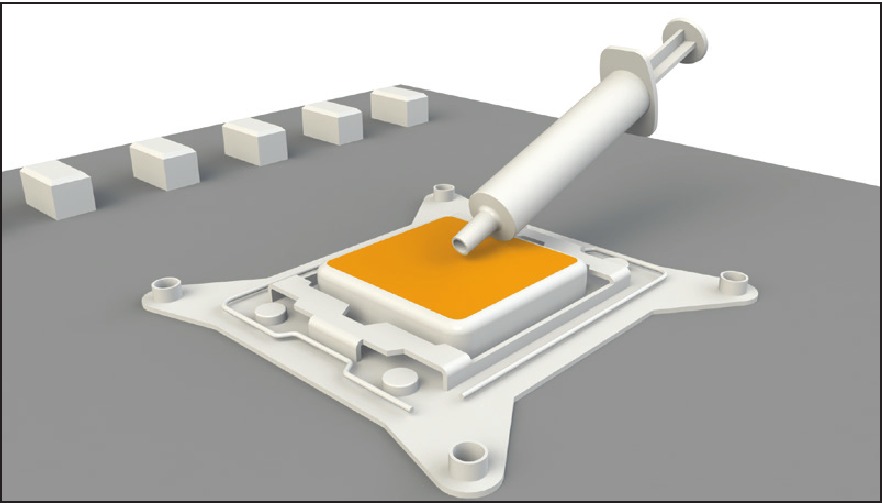

Entfernen Sie zuerst die Schutzfolie von der Unterseite des Kühlers. Verteilen Sie die Wärmeleitpaste (13) auf der Oberfläche der CPU. Die mitgelieferte Menge reicht für ein oder zwei Anwendungen.

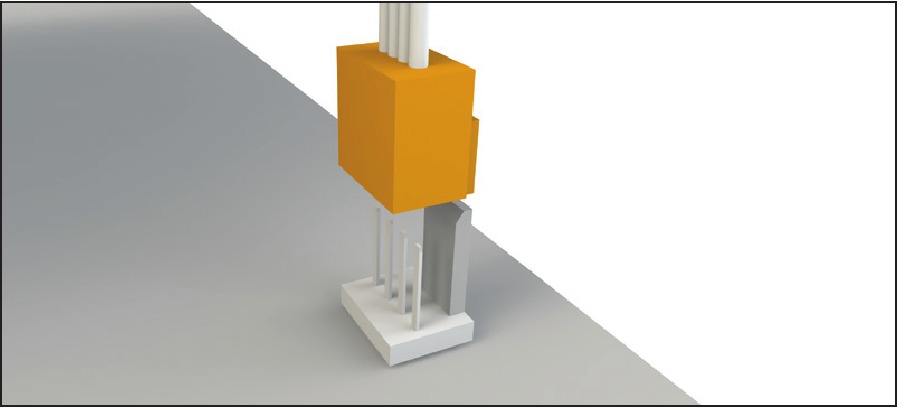

Verbinden Sie den Lüfter mit dem CPU-Lüfteranschluss auf dem Motherboard.
Positionieren Sie den Kühler auf der CPU.

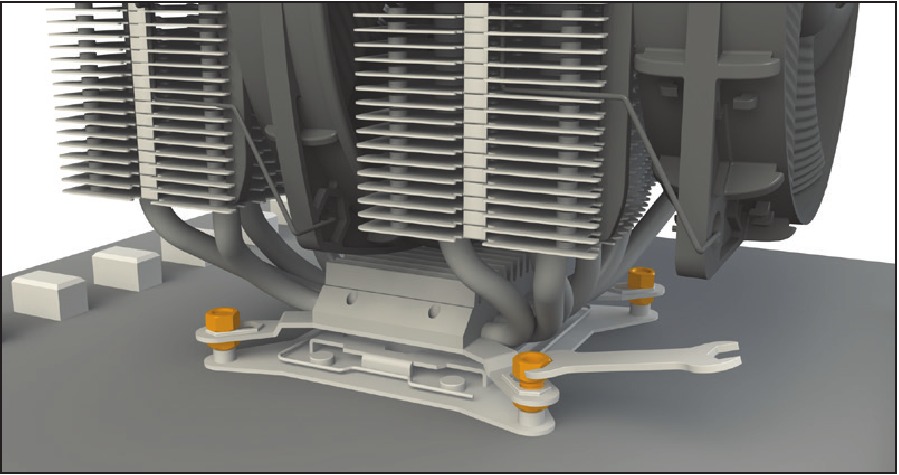

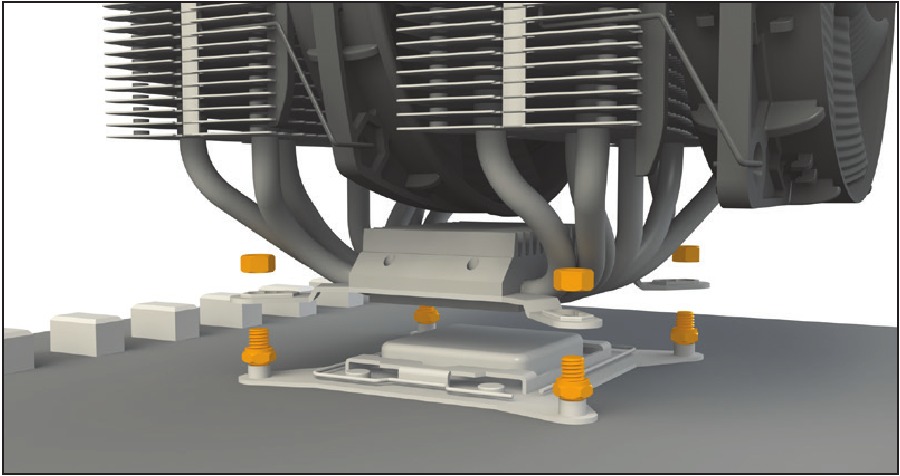

Platzieren Sie die Intel Sechskantmuttern (11) über den LGA 2011(-3) Square ILM Distanzmuttern (10) und ziehen Sie diese mit dem Sechskantschlüssel (12) abwechselnd über Kreuz fest.
Intel LGA 775 / 1366 / 1150 / 1151 / 1155 / 1156
Allgemein
Bei vormontierten Motherboards empfehlen wir die Installation des Kühlers innerhalb des PC-Gehäuses über dem Motherboard-Ausschnitt.
Folgende Teile werden hierfür benötigt
1x be quiet! Dark Rock Pro 3 CPU-Kühler (1), 1x Backplate (3), 2x Intel Montageschienen (4), 4x Sechskantmutter mit Hülse (5), 4x M3x15 Schrauben (7), 4x M3x3 Schrauben (8), 4x C-Profil Abstandshalter (9), 4x Intel Sechskantmutter (11), 1x Wärmeleitpaste (13)
Anbringen der Backplate

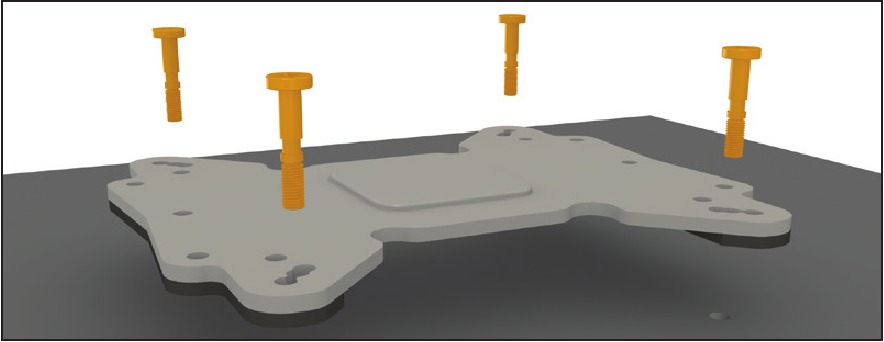

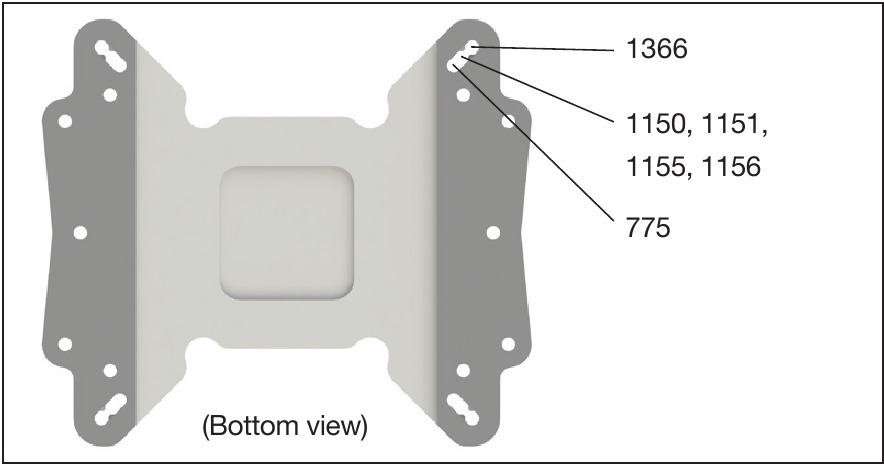

Positionieren Sie die Backplate (3) horizontal auf der Rückseite des Motherboards. Führen Sie dann die M3x15 Schrauben (7) durch die Bohrlöcher auf der Rückseite der Backplate.

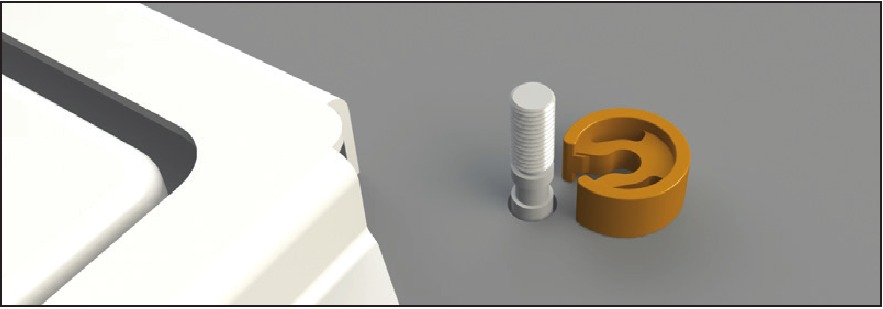

Befestigen Sie die Backplate auf der Vorderseite des Motherboards mit den C-Profil Abstandshaltern (9), indem Sie diese auf die Kerben der M3x15 Schrauben (7) drücken, bis sie einrasten.
Montage der Montageschienen

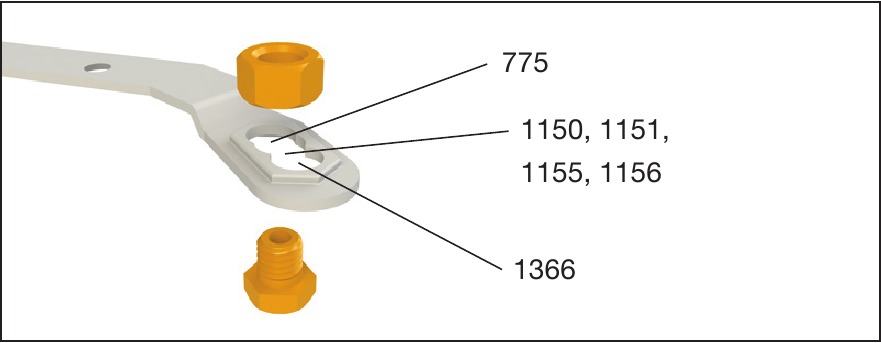

Stecken Sie die Sechskantmutter mit Hülse (5) von unten durch die Intel Montageschiene (4) und schrauben Sie sie von oben mit der Intel Sechskantmutter (11) fest. Verwenden Sie hierfür den Sechskantschlüssel (12).
Installation der Montageschienen

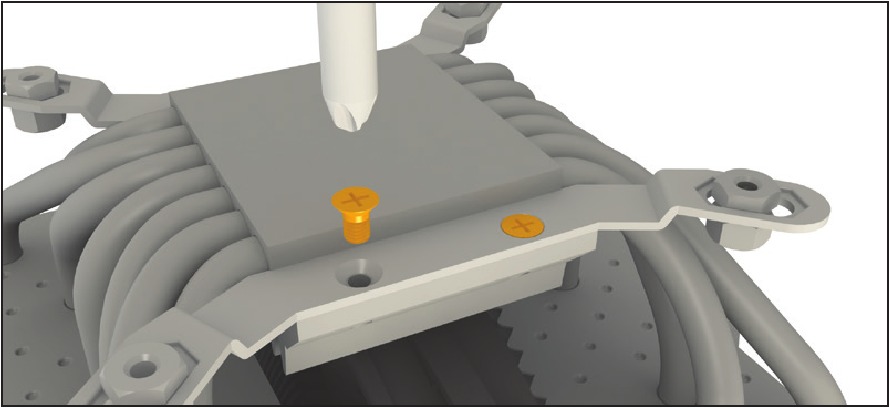

Befestigen Sie die beiden Intel Montageschienen (4) mit den M3x3 Schrauben (8) an der Unterseite des CPU-Kühlers.
Montage des CPU-Kühlers

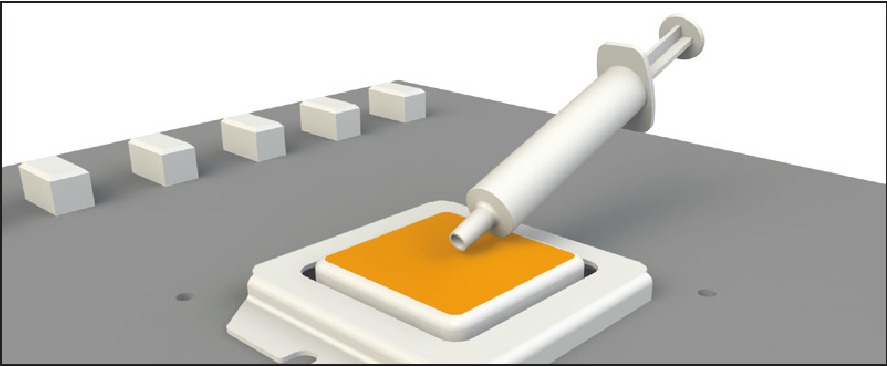

Entfernen Sie zuerst die Schutzfolie von der Unterseite des Kühlers. Verteilen Sie die Wärmeleitpaste (13) auf der Oberfläche der CPU. Die mitgelieferte Menge reicht für ein oder zwei Anwendungen.

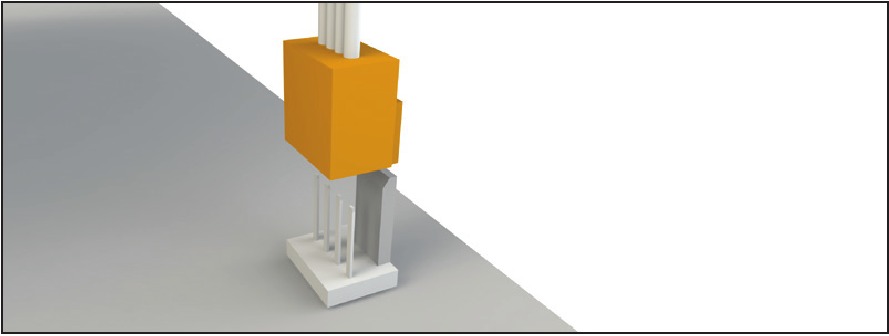

Verbinden Sie den Lüfter mit dem CPU-Lüfteranschluss auf dem Motherboard.

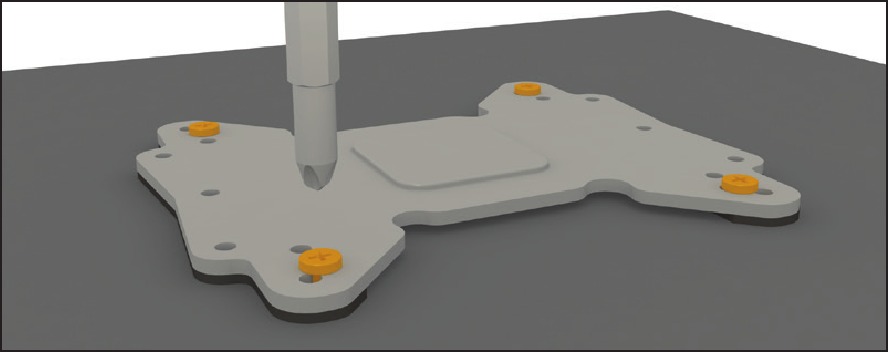

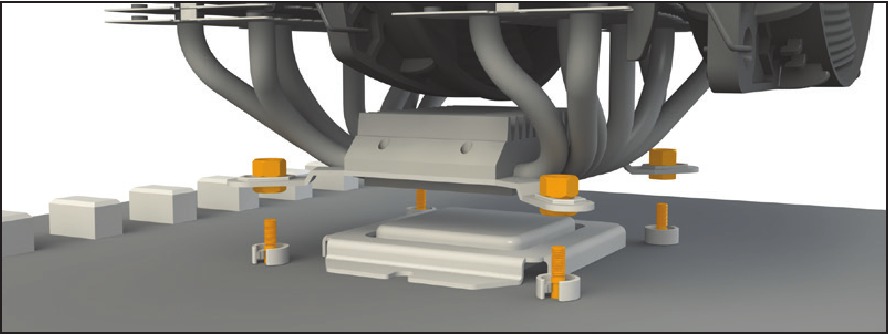

Positionieren Sie den Kühler und befestigen Sie ihn, indem Sie die M3x15 Schrauben (7) festschrauben
von der Rückseite des Motherboards mit den am Kühler befestigten Sechskantmuttern mit Hülse (5).
AMD 754 / 939 / 940 / AM2(+) / AM3(+) / FM1 / FM2(+)
Allgemein
Bei vormontierten Motherboards empfehlen wir die Installation des Kühlers innerhalb des PC-Gehäuses über dem Motherboard-Ausschnitt.
Folgende Teile werden hierfür benötigt
1x be quiet! Dark Rock Pro 3 CPU-Kühler (1), 1x Backplate (3), 2x AMD Montageschienen (6), 4x M3x15 Schrauben (7), 4x M3x3 Schrauben (8), 4x C-Profil Abstandshalter (9), 1x Wärmeleitpaste (13)
Entfernung des AMD Retention Moduls

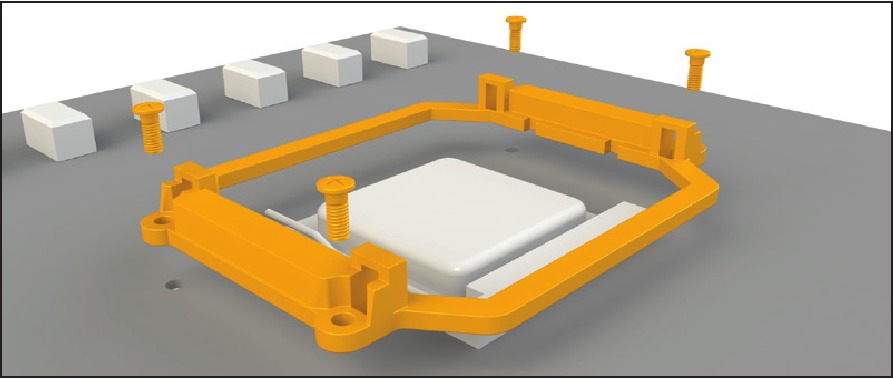

Bevor Sie den CPU-Kühler installieren können, müssen Sie zuerst das vormontierte AMD Retention Modul vom Motherboard entfernen. Entfernen Sie dazu die vier Schrauben um den Sockel herum.
Anbringen der Backplate

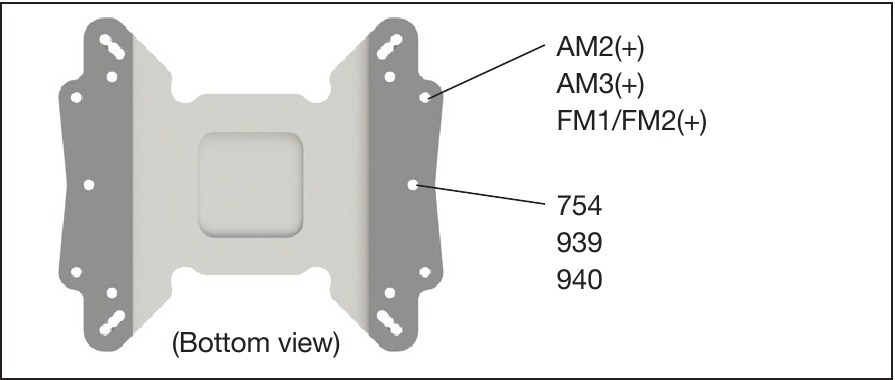

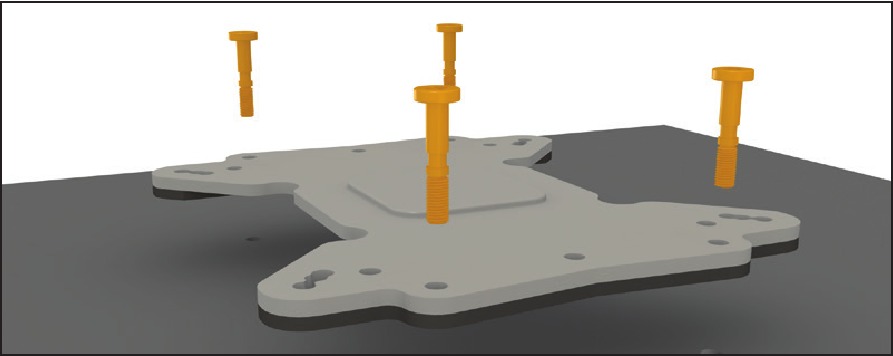

Positionieren Sie die Backplate (3) vertikal auf der Rückseite des Motherboards. Führen Sie dann die M3x15 Schrauben (7) durch die Bohrlöcher auf der Rückseite der Backplate.

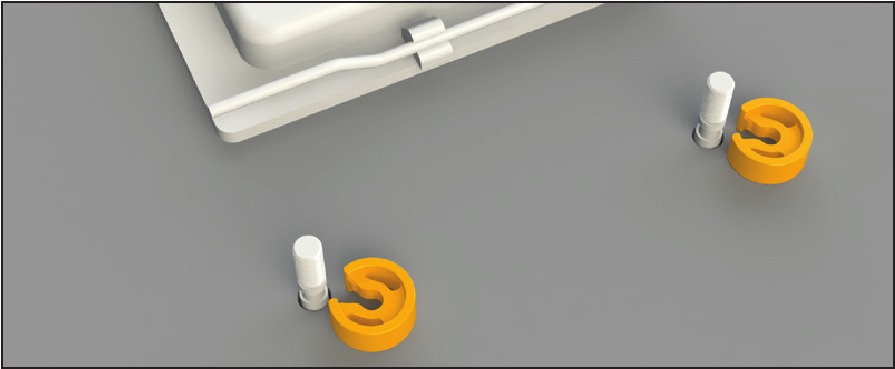

Befestigen Sie die Backplate auf der Vorderseite des Motherboards mit den C-Profil Abstandshaltern (9), indem Sie diese auf die Kerben der M3x15 Schrauben (7) drücken, bis sie einrasten.
Montage der Montageschienen

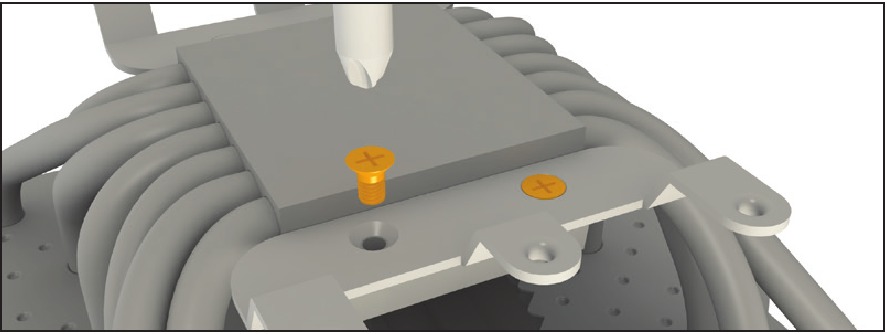

Befestigen Sie die beiden AMD Montageschienen (6) mit den M3x3 Schrauben (8) an der Unterseite des CPU-Kühlers.
Montage des CPU-Kühlers

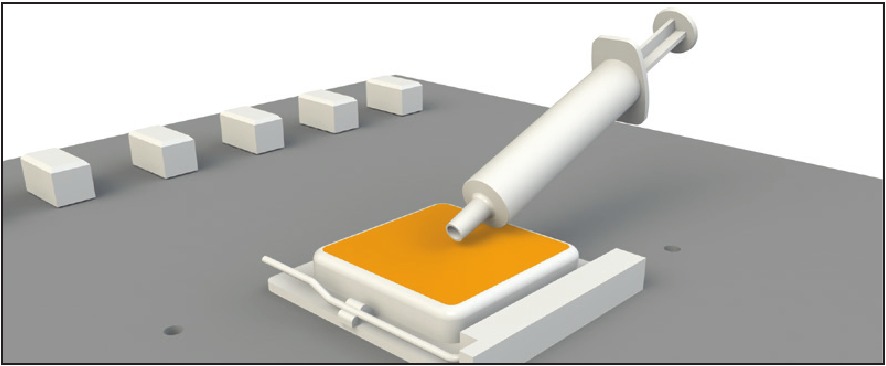

Entfernen Sie zuerst die Schutzfolie von der Unterseite des Kühlers. Verteilen Sie die Wärmeleitpaste (13) auf der Oberfläche der CPU. Die mitgelieferte Menge reicht für ein oder zwei Anwendungen.

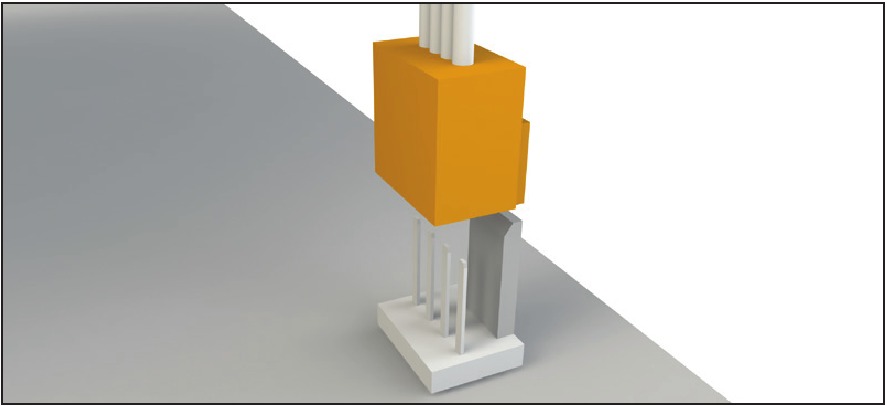

Verbinden Sie den Lüfter mit dem CPU-Lüfteranschluss auf dem Motherboard.

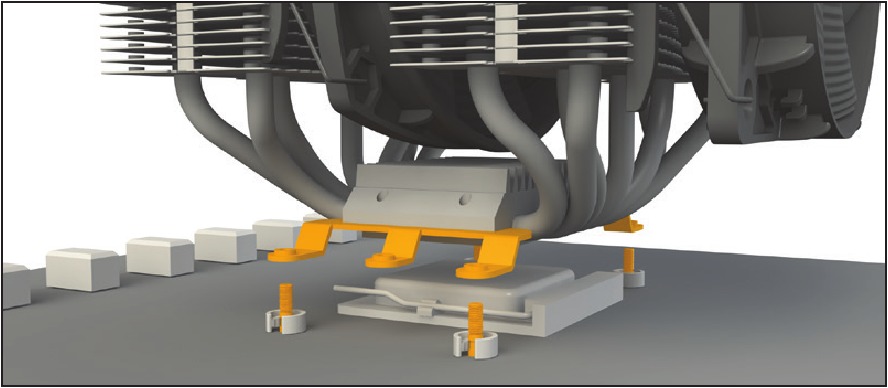

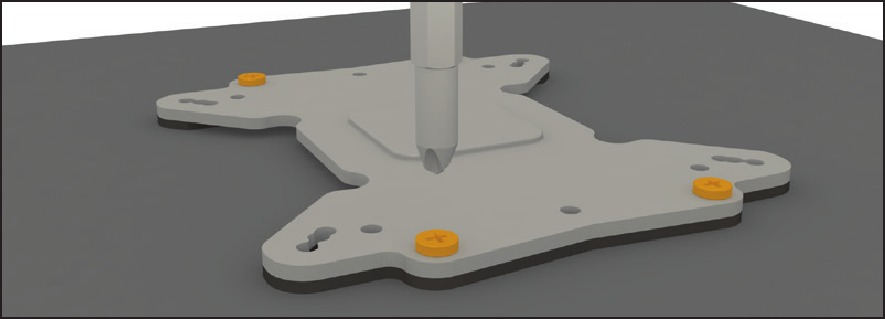

Positionieren Sie den Kühler auf der CPU und befestigen Sie ihn, indem Sie die M3x15 Schrauben (7) von der Rückseite des Motherboards festschrauben
mit den am Kühler befestigten AMD Montageschienen (6).
Eingeschränkte Garantie
GARANTIEZEITRAUM
- 3 Jahre Herstellergarantie für Verbraucher (nur Originalkauf bei autorisierten be quiet! Händlern)
Für berechtigte Produkte sind Teile und Arbeitsleistungen für den jeweiligen Garantiezeitraum ab Kaufdatum abgedeckt. Der jeweilige Garantiezeitraum variiert je nach Produktmodell und ist in Ihrer Benutzerdokumentation, auf der Produktverpackung oder wie unten aufgeführt angegeben. Sollten diese Garantiezeiträume voneinander abweichen, gilt der längste angegebene Garantiezeitraum. Ersetzte Produkte werden für den Rest des ursprünglichen Garantiezeitraums oder dreißig Tage, je nachdem, welcher Zeitraum länger ist, garantiert.
TECHNISCHEN SUPPORT ODER GARANTIESERVICE ERHALTEN
Einzelheiten und Kontaktinformationen finden Sie in der Bedienungsanleitung Ihres Produkts oder im Bereich Online-Support unter www.bequiet.com. Für Garantieleistungen müssen Sie einen Kaufbeleg vorlegen.
Listan GmbH & Co. KG. Biedenkamp 3a. 21509 Glinde. Germany
Für weitere Informationen kontaktieren Sie uns per E-Mail: service@bequiet.com
