Träger; Zerlegung Eines Motorarms - You-Q Samm Servicehandbuch

Wartungsaufgaben und Einstellungen

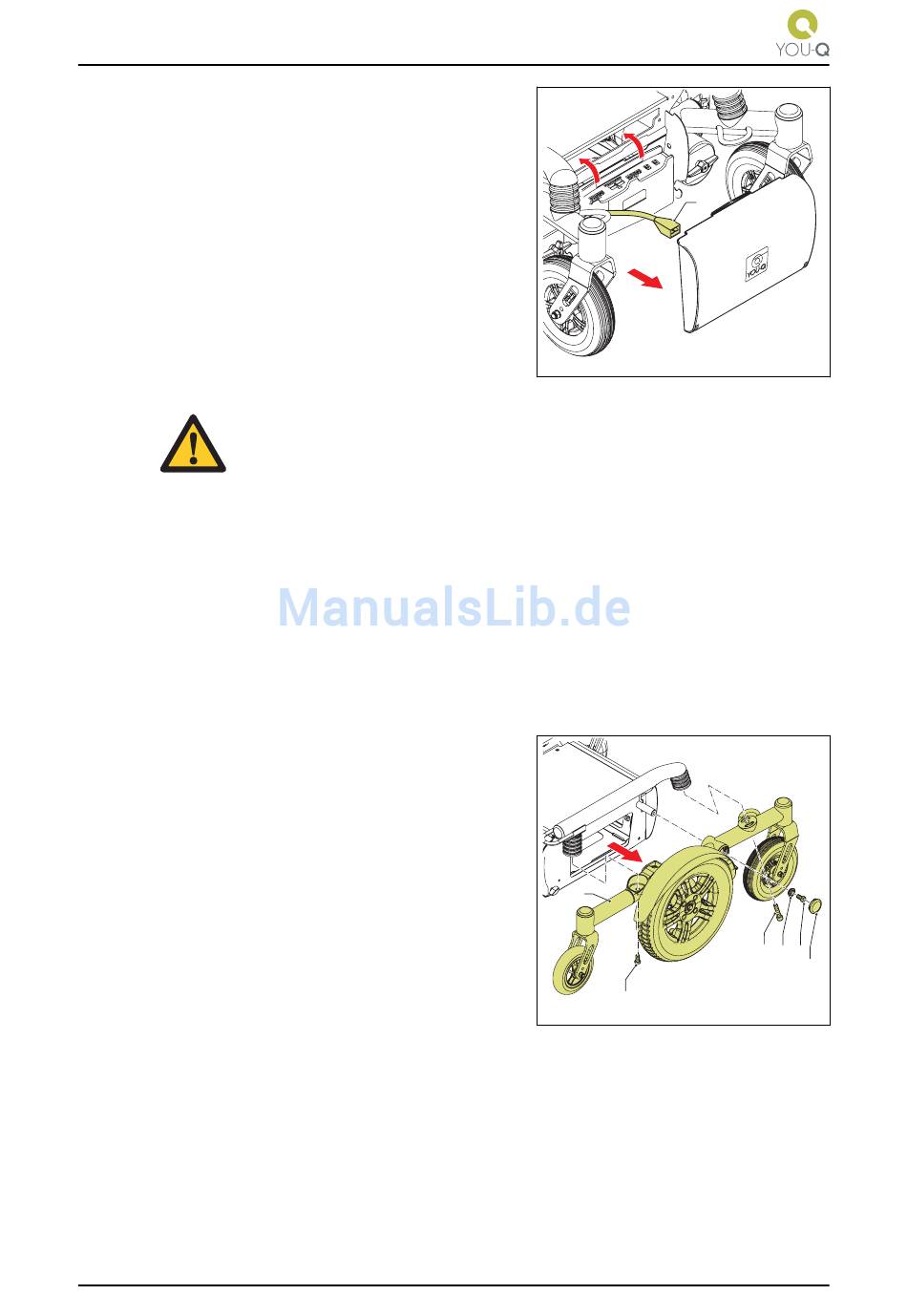

7. Trennen Sie das Motorkabel (A) von der
Zwischenverbindung des Leistungsmoduls.
5.2. Träger
5.2.1.

Zerlegung eines Motorarms

Vorbereitung
Siehe Abschnitt 5.1.
Vorgehensweise
1. Heben Sie den Rollstuhl an, bis die Räder
vom Boden befreit sind.
• Verwenden Sie eine Hebebühne.
2. Entfernen Sie Kappe A.
3. Entfernen Sie die Schraube B und den
Lagerhalter C.
• Verwenden Sie einen
Innensechskantschlüssel der Größe 7.
• Die Schraube ist mit Sicherungskleber
gesichert.
4. Entfernen Sie die Schrauben D und E.
5. Halten Sie den Motorarm (F) in Position und
schieben Sie ihn vorsichtig heraus.
• Die Federungen sind lose am
Trägerrahmen angebracht und können
bei diesem Vorgang abfallen. Dies ist
kein Problem.
6. Nehmen Sie das Motorkabel aus dem
Träger heraus.
Nun sind eine Reihe von Teilen zur Reparatur zugänglich. Weitere Anweisungen
entnehmen Sie bitte der entsprechenden Anleitung zur Vorgehensweise.
18
WARNUNG!
Nach der Reparatur, Neuprogrammierung oder Erneuerung von Teilen muss
die Funktionsfähigkeit des gesamten Rollstuhls immer kontrolliert werden.
Achten Sie besonders auf Sicherheitsfunktionen wie Fahrtverlangsamung oder
Fahrsperren, wenn sowohl der Sitzlift als auch das Sitzkippen verwendet
werden.
Service manual - Samm
A
F
E
D C B
A
