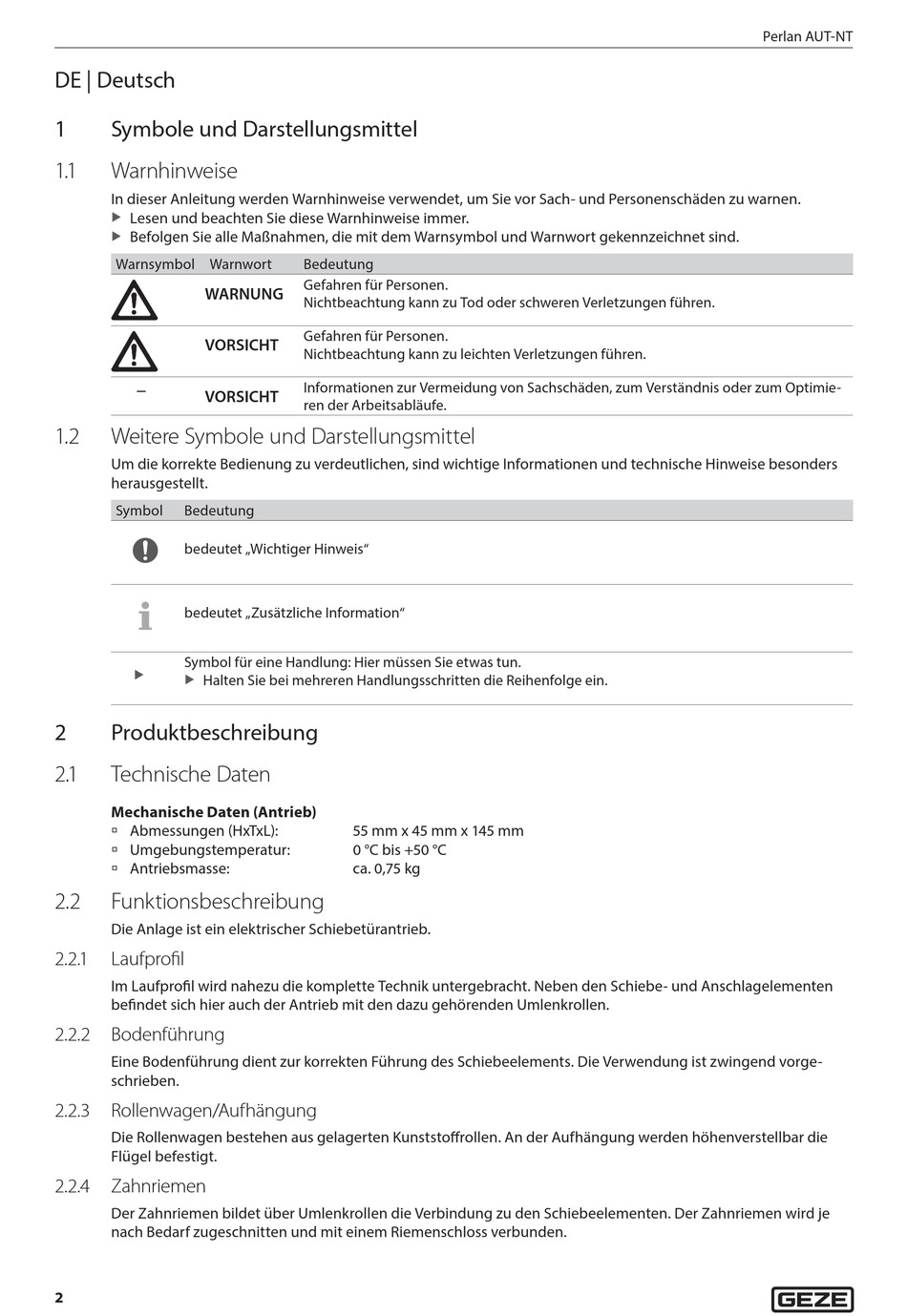

GEZE Perlan AUT-NT Bedienungsanleitung Seite 2

DE | Deutsch
1 Symbole und Darstellungsmittel
1. 1 Warnhinweise
In dieser Anleitung werden Warnhinweise verwendet, um Sie vor Sach- und Personenschäden zu warnen.
X
Lesen und beachten Sie diese Warnhinweise immer.
X
Befolgen Sie alle Maßnahmen, die mit dem Warnsymbol und Warnwort gekennzeichnet sind.
Warnsymbol Warnwort
WARNUNG
VORSICHT
–
VORSICHT
1.2 Weitere Symbole und Darstellungsmittel
Um die korrekte Bedienung zu verdeutlichen, sind wichtige Informationen und technische Hinweise besonders
herausgestellt.
Symbol Bedeutung
bedeutet „Wichtiger Hinweis"
bedeutet „Zusätzliche Information"
Symbol für eine Handlung: Hier müssen Sie etwas tun.
X
X
Halten Sie bei mehreren Handlungsschritten die Reihenfolge ein.
2 Produktbeschreibung
2. 1 Technische Daten
Mechanische Daten (Antrieb)
à Abmessungen (HxTxL):
à Umgebungstemperatur:
à Antriebsmasse:
2.2 Funktionsbeschreibung
Die Anlage ist ein elektrischer Schiebetürantrieb.
2.2. 1 Laufprofil
Im Laufprofil wird nahezu die komplette Technik untergebracht. Neben den Schiebe- und Anschlag elementen
befindet sich hier auch der Antrieb mit den dazu gehörenden Umlenkrollen.
2.2.2 Bodenführung
Eine Bodenführung dient zur korrekten Führung des Schiebeelements. Die Verwendung ist zwingend vorge-
schrieben.
2.2.3 Rollenwagen/Aufhängung
Die Rollenwagen bestehen aus gelagerten Kunststoffrollen. An der Aufhängung werden höhenverstellbar die
Flügel befestigt.
2.2.4 Zahnriemen
Der Zahnriemen bildet über Umlenkrollen die Verbindung zu den Schiebeelementen. Der Zahnriemen wird je
nach Bedarf zugeschnitten und mit einem Riemenschloss verbunden.
2
Bedeutung
Gefahren für Personen.
Nichtbeachtung kann zu Tod oder schweren Verletzungen führen.
Gefahren für Personen.
Nichtbeachtung kann zu leichten Verletzungen führen.
Informationen zur Vermeidung von Sachschäden, zum Verständnis oder zum Optimie-
ren der Arbeitsabläufe.
55 mm x 45 mm x 145 mm
0 °C bis +50 °C
ca. 0,75 kg
Perlan AUT-NT
