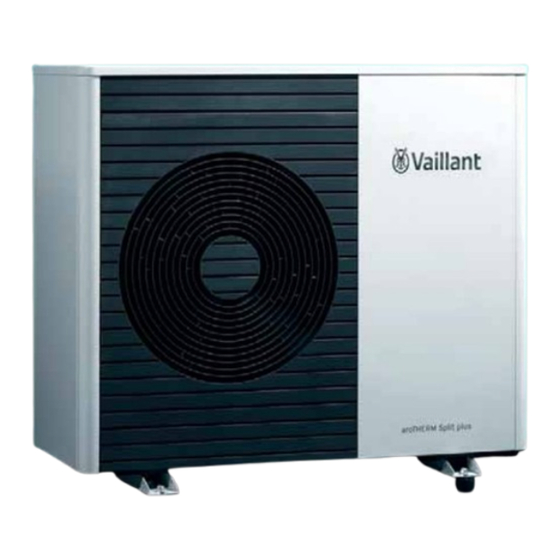

Vaillant aroTHERM Split plus VWL 35/8.2 Kurzanleitung
Luft/wasser-wärmepumpe
Verwandte Anleitungen für Vaillant aroTHERM Split plus VWL 35/8.2
Inhaltszusammenfassung für Vaillant aroTHERM Split plus VWL 35/8.2
- Seite 1 Kurzanleitung für Fachhandwerker Luft/Wasser-Wärmepumpe Leicht geplant und installiert: aroTHERM Split plus...
- Seite 2 Gefahren für Leib und Leben führen. Einige Eigenschaften des in der Kurzanleitung gezeigten Gerätes können von denen der jeweils aktuellen Serienversion abweichen. Die Vaillant Deutschland GmbH & Co. KG übernimmt keinerlei Haftung für Schäden, die unmittelbar oder mittelbar aus der Nutzung dieser Kurz- anleitung entstehen.
-
Seite 3: Inhaltsverzeichnis
» Scannen Sie den QR Code zur einfachen Inbetriebnahme des Systems mit dem Online- Tool ... 52 Technische Daten » Technische Daten - Außeneinheit » Technische Daten – uniTOWER Split plus » Technische Daten – Hydraulikstation Playlist und Tools » YouTube-Playlist mit Videos zur aroTHERM Split plus » Vaillant Quick Tools zur Unterstützung Ihres Projekts... -
Seite 4: Wählen Sie Die Ideale Arotherm Split Plus Für Ihre Anforderungen Aus
Planung Planen Sie Ihre Arbeit! Wählen Sie die ideale aroTHERM Split plus für Ihre Anforderungen aus: Heizleistung * VWL 35/8.2 VWL 55/8.2 VWL 75/8.2 Vorlauftemperatur 35 °C Vorlauftemperatur 45 °C 10,9 10,1 Außentemperatur [°C] Außentemperatur [°C] Vorlauftemperatur 55 °C Vorlauftemperatur 60 °C Außentemperatur [°C] Außentemperatur [°C] Kühlleistung *... - Seite 5 Planung Produktabmessungen 960 mm VWL 75/8.2 100 kg* 765 mm VWL 35/8.2 VWL 55/8.2 86 kg* * ausgepackt, bereit für den Betrieb;...
- Seite 6 Planung Schalldruckpegel Nennbetrieb mit max. Leistung Betrieb bei 60% reduzierter Kompressordrehzahl VWL 35/8.2 VWL 75/8.2 52,0 53,0 47,0 46,0 43,5 42,5 43,7 41,0 40,0 39,0 42,6 38,0 37,4 36,4 34,9 37,7 33,9 36,6 33,0 32,0 31,4 34,2 30,4 29,5 33,1 28,5 31,7 30,6...
-
Seite 7: Finden Sie Den Geeigneten Aufstellort Für Ihre Installation: Ruhig, Sicher, Belüftet
Planung Finden Sie den geeigneten Aufstellort für Ihre Installation: ruhig, sicher, belüftet! Ein ruhiger Aufstellort für Ihre Installation: Top! Flop! - Seite 8 Planung Berechnen Sie die minimale Raumgröße für die Aufstellung der Inneneinheit Scannen Sie den QR Code zur einfachen Bestim- mung des erforderlichen Raumvolumens Ein belüfteter Aufstellort für einen einwandfreien Betrieb: Top! Flop!
- Seite 9 Planung Mindestabstände für einen einwandfreien Betrieb Installieren Sie mehrere aroTHERM Split plus an einem Ort für Installations- und 0,3 m 1,0 m Wartungsarbeiten für den Betrieb 0,15 m 0,4 m Hinweis Der Abstand zum Gehweg in Ausblas- richtung soll mindestens 3 m betra- gen, da es aufgrund der abgekühlten Luft zu Vereisung kommen kann.
- Seite 10 Planung Installieren Sie mehrere aroTHERM Split plus an einem Ort: gut belüftet und sicher! für Installations- und 1,0 m Wartungsarbeiten für den Betrieb 0,4 m Hinweis Der Abstand zum Gehweg in Ausblas- richtung soll mindestens 3 m betra- gen, da es aufgrund der abgekühlten Luft zu Vereisung kommen kann.
- Seite 11 Planung Maximaler Höhenunterschied zwischen Innen- und Außeneinheit Außeneinheit oberhalb der Inneneinheit * max. Rohrlänge Außeneinheit unterhalb der Inneneinheit * max. Rohrlänge...
-
Seite 12: Wählen Sie Den Passenden Speicher Aus
Planung Wählen Sie den passenden Speicher aus: Scannen oder klicken Sie den QR Code zur schnellen Berechnung des erforderlichen Speichervolumens Aufheizung des Speichers durch ..Wärmepumpe und ... (ausschließlich) Wärmepumpe Solarthermie uniTOWER Split plus uniSTOR uniSTOR plus uniSTOR exclusive/plus uniSTOR exclusive/plus VWL ... -
Seite 13: Berechnen Sie Das Membran Ausdehnungsgefäß
Planung Erforderliches Mindestvolumen für die Enteisung Mit aktiviertem und begrenztem Ohne aktivierten aroTHERM Split plus elektrischen Zusatzheizer elektrischen Zusatzheizer 5,4 - 3,5 kW 2,5 kW 1,5 kW 0 kW = Aus VWL 35/8 .2 30 l 35 l 45 l VWL 55/8 .2 VWL 75/8 .2 65 l... -
Seite 14: Restförderhöhe Der Heizkreispumpe
Planung Restförderhöhe der Heizkreispumpe VWL 78/8.2 IS VWL 58/8.2 IS VWL 78/8.2 IS C2 1000 1250 1500 1750 2000 Volumenstrom [l/h] VWL 57/8.2 IS S1 VWL 77/8.2 IS S1 VWL 57/8.2 IS VWL 77/8.2 IS 1000 1250 1500 1750 2000 Volumenstrom [l/h] Wählen Sie Ihr Systemschema ( Systemkomponenten, Hydraulik und Verdrahtung):... - Seite 15 Planung Bestimmen Sie die Installationsart Top! Flop! An der Wand ... Auf dem Flachdach ... Auf dem Boden ... Hinweis Hinweis Hinweis Der Abstand zwischen Kiesbett Kondensat muss frostfrei abge- Für den frostfreien Ablauf muss und Kondensat ablauf muss min- führt werden.
-
Seite 16: Installation Auf Dem Boden
Planung Installation auf dem Boden Drainagerohr mit Vlies Kiesbett: 16/32 mm Grobschotter: 0/32 mm, verdichtet Beton / Blockstufe Region mit Bodenfrost > 1000 mm – Entsprechend den örtlichen Gegebenheiten Region ohne Bodenfrost > 600 mm – mit Rohrbegleitheizung 0 mm –... - Seite 17 Planung Versickerungsanforderungen bei Installation auf dem Boden 1 min max. 10 l Region mit Bodenfrost Region ohne Bodenfrost ohne Rohrbegleitheizung mit Rohrbegleitheizung 10 l 10 l 10 l Ø 100 10 l 1 min 1 min 30 min 10 l 10 l Hinweis Prüfen Sie, ob die...
- Seite 18 Planung 1.900 d i : 100 1.400 1) Beachten Sie, dass die Zugänglichkeit im Servicefall bei einem Mindestabstände zu Wänden etc. Abstand von weniger als 300 mm nicht ausreichend gegeben ist. Bei Streifenfundament: Der Mindestabstand kann auf 150 mm reduziert werden, wenn Kiesbett zwischen den Streifenfundamenten der seitliche Zugang für Installations- und Wartungs arbeiten auf Beim Blockfundament ist dieser Bereich mit Beton vergossen...
- Seite 19 Planung 1.900 d i : 100 1.400 1) Beachten Sie, dass die Zugänglichkeit im Servicefall bei einem Mindestabstände zu Wänden etc. Abstand von weniger als 300 mm nicht ausreichend gegeben ist. Bei Streifenfundament: Der Mindestabstand kann auf 150 mm reduziert werden, wenn Kiesbett zwischen den Streifenfundamenten der seitliche Zugang für Installations- und Wartungs arbeiten auf Beim Blockfundament ist dieser Bereich mit Beton vergossen...
- Seite 20 Planung 1.900 d i : 100 1.400 1) Beachten Sie, dass die Zugänglichkeit im Servicefall bei einem Mindestabstände zu Wänden etc. Abstand von weniger als 300 mm nicht ausreichend gegeben ist. 2 Blockfundament Der Mindestabstand kann auf 150 mm reduziert werden, wenn 3 Kiesbett zur Ableitung des Kondensats der seitliche Zugang für Installations- und Wartungs arbeiten auf (links und rechts des Fundaments)
-
Seite 21: Planung Der Leitungsführung Bei Installation Auf Dem Boden
Planung Planung der Leitungsführung bei Installation auf dem Boden Die folgenden Installationsbeispiele zeigen Verlegevarianten der Kältemittelleitungen. Neubau ohne Keller (Kältemittelleitung durch Bodenplatte) Bezeichnung aroTHERM Split plus Wärmepumpe Kältemittelleitung Schwanenhals, 4 x 30°-Bogen, DN 110 VWL 35/8 .2 1/ 4 “ 1/2 “... - Seite 22 Planung Neubau ohne Keller (Kältemittelleitung durch Medienschacht) Bezeichnung aroTHERM Split plus Wärmepumpe Kältemittelleitung Schwanenhals, 4 x 30°-Bogen, DN 110 VWL 35/8 .2 1/ 4 “ 1/2 “ Leerrohr, 6 x 15 ° Bogen, DN 110, Biegeradius R VWL 55/8 .2 (6,35 mm) (12, 7 mm) VWL 75/8 .2...
- Seite 23 Planung Neubau / Bestand mit Keller (Kältemittelleitung durch erdreichberührte Wanddurchführung, Variante I) Bezeichnung aroTHERM Split plus Wärmepumpe Kältemittelleitung Schwanenhals, 4 x 30°-Bogen, DN 110 VWL 35/8 .2 1/ 4 “ 1/2 “ Leerrohr, Fabrikat Doyma, Biegradius R > 1 m VWL 55/8 .2 (6,35 mm) (12, 7 mm)
- Seite 24 Planung Neubau / Bestand mit Keller (Kältemittelleitung durch erdreichberührte Wanddurchführung, Variante II) Bezeichnung aroTHERM Split plus Wärmepumpe Kältemittelleitung Schwanenhals, 4 x 30°-Bogen, DN 110 VWL 35/8 .2 1/ 4 “ 1/2 “ Leerrohr, 6 x 15 ° Bogen, DN 110, Biegeradius R VWL 55/8 .2 (6,35 mm) (12, 7 mm)
- Seite 25 Planung Neubau / Bestand ohne Keller (Kältemittelleitung durch oberirdische Wanddurchführung, Variante I) Bezeichnung aroTHERM Split plus Wärmepumpe Kältemittelleitung Wanddurchführung für oberirdische Gebäudeaußenwände für Kältemittelleitungen (Beispiel DOYMAfix) VWL 35/8 .2 1/ 4 “ 1/2 “ VWL 55/8 .2 Sockelabdichtung; Höhenmaß abhängig von der Sockelab- (6,35 mm) (12, 7 mm) VWL 75/8 .2...
- Seite 26 Planung Neubau / Bestand ohne Keller (Kältemittelleitung durch oberirdische Wanddurchführung, Variante I) Bezeichnung Hinweis Die Kernbohrung bzw. Verrohrung darf nicht Wärmepumpe Kältemittelleitung hinter dem Verdampfer positioniert werden. Wanddurchführung für oberirdische Gebäudeaußenwände Der Verdampfer muss immer freigehalten werden. für Kältemittelleitungen (Beispiel Remko) Inneneinheit (Hydraulikstation oder uniTOWER Split plus) Sockelabdichtung;...
-
Seite 27: Installation Auf Dem Flachdach
Planung Installation auf dem Flachdach Hinweis Hinweis Montieren Sie das Produkt nur auf Gebäuden Verwenden Sie die großen Dämpfungsfüße aus mit massiver Bauweise und durchgängig dem Zubehör. ge gossener Betondecke und prüfen Sie die Richten Sie das Produkt exakt waagerecht aus. statische Tragfähigkeit des Daches. - Seite 28 Planung Sicheres Arbeiten auf dem Flachdach Bezeichnung Wärmepumpe Oberlicht (nicht durchtrittsicher) gesicherter Aufstieg Montagebereich Strangentlüftung Hauptwindrichtung Sicherheitsbereich Schwanenhals mit Flachdachkragen und Abdichtung...
-
Seite 29: Installation An Der Wand
Planung Installation an der Wand Kondensatabführung Das anfallende Kondensat kann über ein Regenfallrohr, Gully, Balkon- oder Dachabfluss in einen Abwasserkanal, Pumpen- sumpf oder Sickerschacht eingeleitet werden. Hinweis Es muss dafür gesorgt werden, dass anfallendes Kondensat frostfrei abgeführt wird. Versickerung im Kiesbett Anschluss an ein Regenfallrohr... -
Seite 30: Planung Der Leitungsführung Bei Installation An Der Wand
Planung Planung der Leitungsführung bei Installation an der Wand Die folgenden Installationsbeispiele zeigen Verlegevarianten der Kältemittelleitungen. Neubau / Bestand Wandmontage (Kältemittelleitung durch oberirdische Wanddurchführung, Variante I) Bezeichnung aroTHERM Split plus Wärmepumpe Kältemittelleitung Wanddurchführung für oberirdische Gebäudeaußenwände für Kältemittelleitungen (Beispiel DOYMAfix) VWL 35/8 .2 1/ 4 “... - Seite 31 Planung Neubau / Bestand Wandmontage (Kältemittelleitung durch oberirdische Wanddurchführung, Variante II) Bezeichnung Hinweis Die Kernbohrung bzw. Verrohrung darf nicht Wärmepumpe Kältemittelleitung hinter dem Verdampfer positioniert werden. Wanddurchführung für oberirdische Gebäudeaußenwände Der Verdampfer muss immer freigehalten werden. für Kältemittelleitungen (Beispiel Remko) Inneneinheit (Hydraulikstation oder uniTOWER Split plus) Sockelabdichtung;...
-
Seite 32: Wählen Sie Ihre Montagezubehöre
Planung Wählen Sie Ihre Montagezubehöre: Installationsart Boden/Dach Wand Anschluss Einfach Dämpfungssockel Wandhalterung für (2 Stück) gedämmte Wände bis 16 cm Art.-Nr.: 0020250226 Art.-Nr.: 0020250224 Dämpfungsfüße Wandhalterung für ungedämmte Wände (4 Stück) Art.-Nr.: 0020250225 Art.-Nr.: 0020252091 Schnee Sockel Art.-Nr.: 0010027984... - Seite 33 Planung Zubehöre für die aroTHERM Split plus Abbildung Beschreibung Art.-Nr. Beheizter Kondensatablauf 0010039083 Zur Erweiterung der Kondensatwannenheizung in den frostgeschützten Bereich. Notwendig, wenn das Kondensat frostsicher weg geleitet werden muss und nicht frei aus dem Gerät tropfen kann. - Kondensatwellrohr DN 40, isoliert mit 10 mm Dämmstärke im Erdreich - 32 mm dicker Isolierungschaum mit Nagerschutz EPP-Folie über dem Boden - inklusive Anschlussadapter - nutzbare Länge bis zu 1,5 m...
-
Seite 34: Wählen Sie Ihre Kältemittelleitung
Planung Wählen Sie Ihre Kältemittelleitung: Anschlusstyp und Installationszubehör Abstand zwischen Außeneinheit und Inneneinheit aroTHERM Split plus bis 5 m 5 m bis 10 m bis 25 m VWL 35/8 .2 Kältemittelleitung, 10 m Kältemittelleitung, 25 m “) “) VWL 55/8 .2 VWL 75/8 .2 Art.-Nr: 0010035542 Art.-Nr: 0020250311... - Seite 35 Planung Schließen Sie Ihre Planung Planungscheckliste abhaken! Wärmepumpe gemäß Heiz- bzw. Kühllastberechnung ausgewählt Aufstellort bestimmt (leise, belüftet) Systemtemperaturen bestimmt (Fußbodenheizung, Heizkörper, Gebläsekonvektor) Warmwasser- und Pufferspeicher ausgewählt Membran Ausdehnungsgefäß bestimmt Systemschema ausgewählt Systemkomponenten inkl. Anschluss- und Montagezubehöre bestellt...
-
Seite 36: Installation Und Inbetriebnahme
Installation und Inbetriebnahme Installieren Sie jetzt die aroTHERM Split plus! Starten Sie mit der Planung des Kondesatablaufs: Top! Flop! Hinweis Der Abstand zwischen Kiesbett und Kondensat ablauf muss mindestens 300 mm betragen. - Seite 37 Installation und Inbetriebnahme Schützen Sie die Wärmedämmung Top! Flop!
-
Seite 38: Verlegen Sie Die Kältemittelleitungen
Installation und Inbetriebnahme Verlegen Sie die Kältemittelleitungen Vermeiden Sie die Übertragung von Vibrationen Ursachen der Schallentwicklung Vermeiden Sie Knicke in der Kältemittelleitung Top! Flop Quelle Vibrationen/Geräusche Vibrationen vermeiden Befestigen Sie die Kältemittelleitungen mit geeigneten Kälte- mittel-Schellen. Oder Isolierte Kältemittelleitung Kältemittelschelle... - Seite 39 Installation und Inbetriebnahme Schließen Sie die Kältemittelleitungen an Scannen oder klicken Sie den QR Code, um ein Installationsvideo zu sehen aroTHERM Split plus VWL 35/8 .2 1 / 4 “ 1 / 2 “ VWL 55/8 .2 VWL 75/8 .2 Scannen oder klicken Sie den QR Code für die Rohrauslegung.
-
Seite 40: Fahren Sie Mit Der Stromversorgung Und Modbus Verbindung Fort
Installation und Inbetriebnahme Fahren Sie mit der Stromversorgung und Modbus Verbindung fort Berechnen Sie den Kabelquerschnitt Scannen Sie den QR-Code, um den relevanten Kabelquerschnitt für die Verkabelung einfach zu berechnen Scannen oder klicken Sie den QR Code zur Berechnung des Kabelquerschnitts Zweifache Stromversorgung Einfache Stromversorgung (falls für den Installationsort zwei Fehler-... - Seite 41 Installation und Inbetriebnahme Vorbereitung Modbus-Anschluss Elektrische Anschlüsse Scannen oder klicken Sie den QR Code, um ein Installationsvideo zu sehen Modbus-Kabel im Zubehör Abbildung Beschreibung Art.-Nr. Modbus-Kabel zum Anschluss der Außeneinheit an die Inneneinheit 0010039719 50 m, 2 x 0,34 mm² Twisted-Pair, verdrillt und geschirmt...
- Seite 42 Installation und Inbetriebnahme Modbus Verbindung zur Verbindung zwischen Außen- und Inneneinheit Hinweis: Geschirmte, verdrillte Zweidraht- leitung verwenden. Hinweis: Modbus-Leitungen nicht parallel zu Netzleitungen verlegen, um Signalstörungen zu vermeiden. 0,34 0,75 Crimpen Sie flexible Leitungen mit Aderendhülsen Maximale Entfernung zwischen zwei Modbus- Teilnehmern Hinweis: Die maximal mögliche Ent fernung zwischen zwei Modbus Teilnehmern...
- Seite 43 Installation und Inbetriebnahme eBUS Verbindung zur Verbindung zwischen Inneinheit und weiteren eBUS Teilnehmer Hinweis: Keine geschirmte, verdrillte Zweidrahtleitung verwenden. Hinweis: Achten Sie auf die Polarität des eBUS-Anschlusses. Hinweis: eBUS-Leitungen dürfen nicht parallel zu Netzleitungen ver- legt werden, z. B. in Leerrohren. 0,75 Hinweis: Verlegen Sie eBUS-Leitungen...
-
Seite 44: Schließen Sie Den Unitower Split Plus Oder Die Hydraulikstation An
Installation und Inbetriebnahme Schließen Sie den uniTOWER Split plus oder die Hydraulikstation an: Installieren Sie den uniTOWER Split plus Scannen oder klicken Sie den QR Code, um ein Installationsvideo zu sehen 1900 mm... - Seite 45 Installation und Inbetriebnahme 2 Heizkreise: Installieren Sie den uniTOWER Split plus C2 204,5 111,5 1900 mm Stellen Sie das Überströmventil ein (nur uniTOWER Split plus C2) Scannen oder klicken Sie den QR Code für Unterstützung bei der Inbetriebnahme des uniTOWER Split plus C2 Scannen oder klicken Sie den QR Code, um das Überströmventil einzustellen...
- Seite 46 Installation und Inbetriebnahme Installieren Sie die Hydraulikstation Scannen oder klicken Sie den QR Code, um ein Installationsvideo zu sehen 720 mm...
- Seite 47 Installation und Inbetriebnahme Wählen Sie Zubehöre für den uniTOWER Split plus oder die Hydraulikstation Abbildung Beschreibung Art.-Nr. uniTOWER Split plus Hydraulikstation Befüllschleife 0010038388 zum Nachfüllen des Heizkreises Geeignet für Anschluss an uniTOWER Split plus Befüllschleife mit Mischventil 0010038386 (Verbrühschutz) zum Nachfüllen des Heizkreises Geeignet für Anschluss an uniTOWER Split plus Zirkulations-Set mit Pumpe...
- Seite 48 Installation und Inbetriebnahme Abbildung Beschreibung Art.-Nr. uniTOWER Split plus Hydraulikstation Anschluss-Set unisoliert rechts 0010039993 für den uniTOWER Split plus Anschluss-Set zur Installation in Räumen mit niedriger Decken- höhe von mindestens 2,1 m. Verrohrung erfolgt nach rechts. Durch die Nutzung des Zubehörs erhöht sich die Einbautiefe um 10 cm.
- Seite 49 Installation und Inbetriebnahme Abbildung Beschreibung Art.-Nr. uniTOWER Split plus Hydraulikstation Anschlussstutzen G1 (AG) auf 0010039178 Kupferrohr 28 mm (2 Stk) für die Hydraulikstation aroTHERM Split plus (1 x 0010039178) für die Hydraulikstation S1 aroTHERM Split plus (2 x 0010039178) für die Hydraulikstation (1x) (2x) aroTHERM plus...
-
Seite 50: Nehmen Sie Den Kältemittelkreislauf In Betrieb
Installation und Inbetriebnahme Nehmen Sie den Kältemittelkreislauf in Betrieb: Scannen oder klicken Sie den QR Code, um das Installationsvideo zu sehen. Menge des nachzufüllenden Kältemittels VWL 35/8.2 VWL 75/8.2 VWL 55/8.2 Einfache Rohrlänge [m]... -
Seite 51: Installationscheckliste Abhaken
Installation und Inbetriebnahme Prüfen Sie Ihre Installation! Installationscheckliste abhaken! Wärmepumpe entsprechend der gewählten Installationsart aufgestellt Kältemittelleitungen gebogen und angeschlossen Dichtheit des Kältemittelkreislaufs geprüft Kältemittelkreislauf evakuiert Optional: Zusätzliches Kältemittel eingefüllt Kältemittel von der Außeneinheit in den Kältemittelkreislauf freigegeben Transportsicherung entfernt Sicherheitsventil installiert Membran Ausdehnungsgefäß... -
Seite 52: Scannen Sie Den Qr Code Zur Einfachen Inbetriebnahme Des Systems Mit Dem Online- Tool
Installation und Inbetriebnahme Nehmen Sie die Wärme- pumpe in Betrieb! Scannen Sie den QR Code zur einfachen Inbetriebnahme des Systems mit dem Online- Tool ... Für alle Fälle ... Hier finden Sie schnelle Antworten auf Fehler-, Status- und Wartungscodes. Scannen oder klicken Sie den QR Code, um Hilfe zu finden... -
Seite 53: Technische Daten
Technische Daten Technische Daten - Außeneinheit aroTHERM Split plus VWL 35/8.2 AS 230 V VWL 55/8.2 AS 230 V VWL 75/8.2 AS 230 V Bemessungsspannung 230 V (+ 10 % / - 15 %), 50 Hz 1~/N/PE Bemessungsleistung, maximal 2, 7 kW 2, 7 kW 3,2 kW Bemessungsleistungs faktor 0,98... - Seite 54 Technische Daten aroTHERM Split plus VWL 35/8.2 AS 230 V VWL 55/8.2 AS 230 V VWL 75/8.2 AS 230 V Schalldruckpegel (EN12102, EN ISO 9614-1) Schallleistung nach ErP 47,5 dB(A) 47,5 dB(A) 48,3 dB(A) Maximale Schallleistung 57,0 dB(A) 57,0 dB(A) 58,0 dB(A) A7/W35 47,6 dB(A) 47,6 dB(A) 48, 7 dB(A)
-
Seite 55: Technische Daten - Unitower Split Plus
Technische Daten Technische Daten – uniTOWER Split plus VWL 58/8.2 IS VWL 78/8.2 IS VWL 78/8.2 IS C2 Bemessungsspannung 400 V 400 V, 3~/N/PE (+ 10 % / - 15 %), 50 Hz Bemessungsleistung Maximum 5,5 kW Schutzart IP 10 B Heizkreis Vorlauftemperatur 20 - 60 °C... -
Seite 56: Playlist Und Tools
Wissen zu erweitern. Scannen oder klicken Sie den QR Code, Viel Spaß beim Entdecken! um direkt zur Palylist zu gelangen Die Vaillant Quick Tools bieten Ihnen umfassende Unterstützung in jeder Phase Ihres Projekts. Egal, ob Sie Berechnungen durch- führen, Systeme konfigurieren oder Fehlercodes analysieren möchten –... -
Seite 58: Wichtige Services Zu Unseren Wärmepumpen
über 5 Jahre auszusprechen: das 5Plus Sorglos Alle relevanten Planungsdaten sind dank der Vernetzung ver- Versprechen und die 5Plus Fachpartnergarantie. Bei Letzterer schiedener Vaillant Tools direkt in Ihrem Kundenprojekt sicht- entfällt die Aktivierung über unseren Werkskundendienst. bar. Sollten Sie die Unterstützung unserer Experten benötigen, können Sie diese über die integrierte Kontaktmöglichkeit...
