Webasto Thermo Top Evo Einbaudokumentation Seite 9

Mitsubishi Space Star

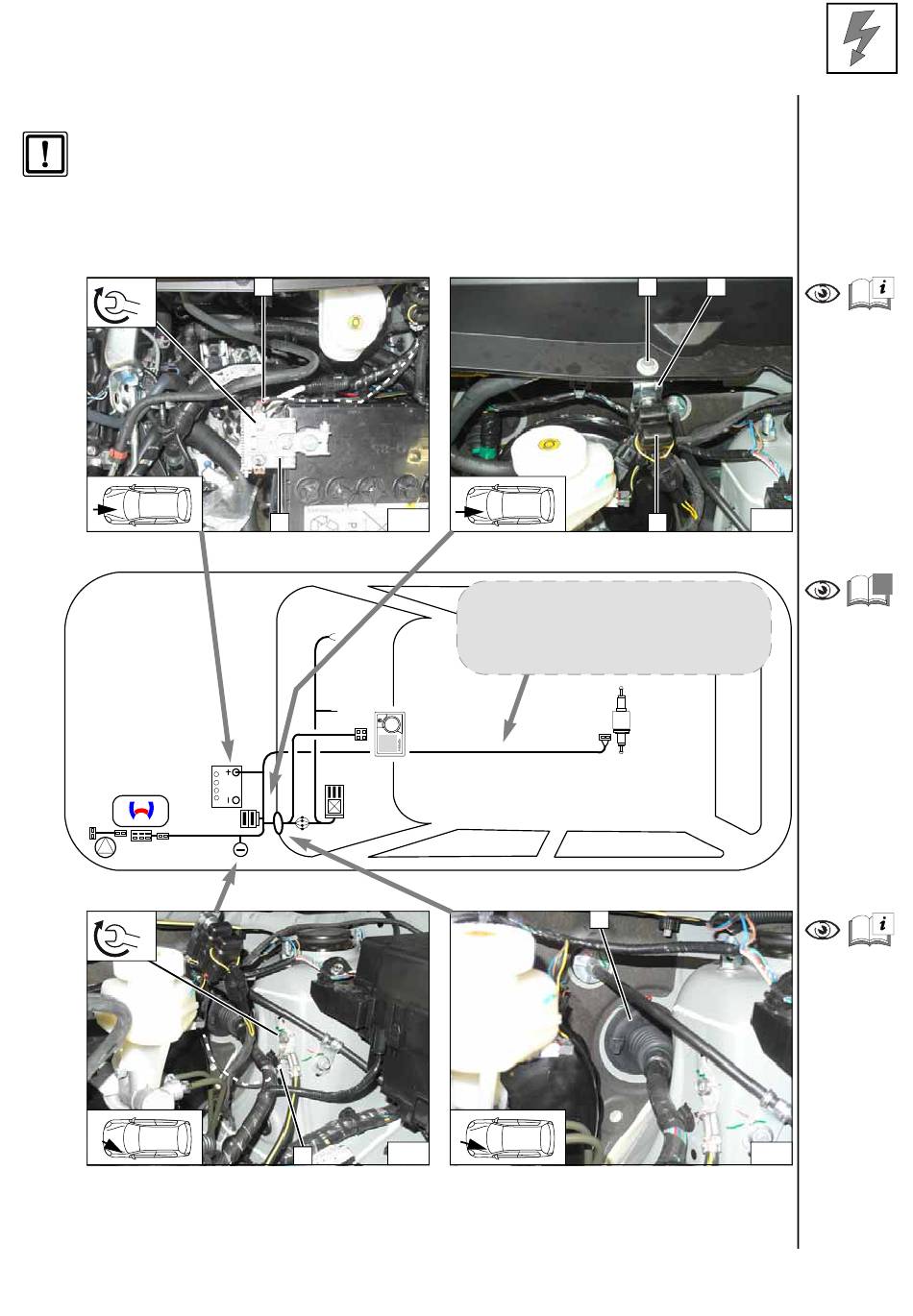

Elektrik
Plusleitung
1 Plusleitung an Batterie- Pluspol
2 Batterie- Pluspol
!
Nm
!
Nm
Masseleitung
1 Masseleitung an fzg.eigenen Massestütz-
punkt
Ident.-Nr.: 1321087E
1
10
2
12
1
Stand: 10.08.2016
Sicherungshalter Motorraum
Halteclip an Position 1 entfernen!
1 Schraube M6x20, Karosseriescheibe,
Bundmutter, vorhandene Bohrung
2 Winkel
3 Sicherungen F1-2
Kabelbaum Dosierpumpe erst später
zusammen mit Brennstoffleitung ent-
lang der fzg.eigenen Kraftstofflei-
tungen am Unterboden verlegen
1
Kabelbaumdurchführung
1 Gummitülle
© Webasto Thermo & Comfort SE
1 2
11
3
Schema
Kabel-
baumver-
legung
13
K
9
