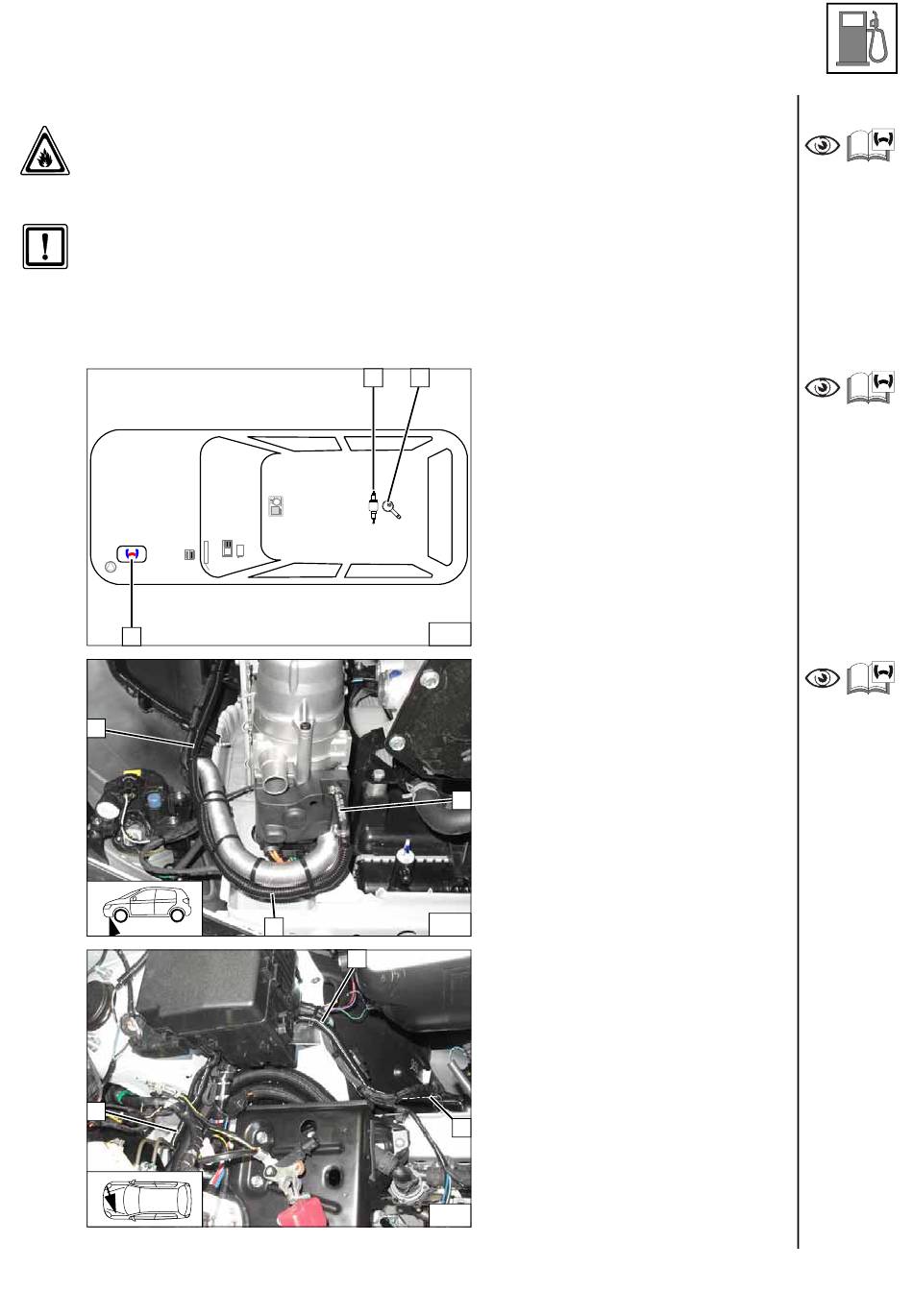

Webasto Thermo Top Evo Einbaudokumentation Seite 27

Mitsubishi Space Star
Brennstoff
Tankdeckelverschluss des Fahrzeugs öffnen, Tank belüften und Tankverschluss wieder
schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum Dosierpumpe so verlegen, dass sie gegen Steinschlag
geschützt sind! Wenn nicht anders beschrieben, erfolgt die Befestigung mit Kabelbindern!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Kabelbaum-
verlegung!
3
2
1
Ident.-Nr.: 1321087E
1 2
62
63
2
1
64
Stand: 10.08.2016
1 Dosierpumpe
2 FuelFix
3 Heizgerät
Brennstoffleitung und Kabelbaum Dosier-
pumpe in Wellrohr Ø 10 2 einziehen und in
den Motorraum verlegen!
1 Formschlauch 90°, Schelle Ø 10 [2x]
1
1 Brennstoffleitung und Kabelbaum
Dosierpumpe in Wellrohr Ø 10
1
© Webasto Thermo & Comfort SE
Einbau-
übersicht
Anschluss
Heizgerät
Leitungen
verlegen
27
