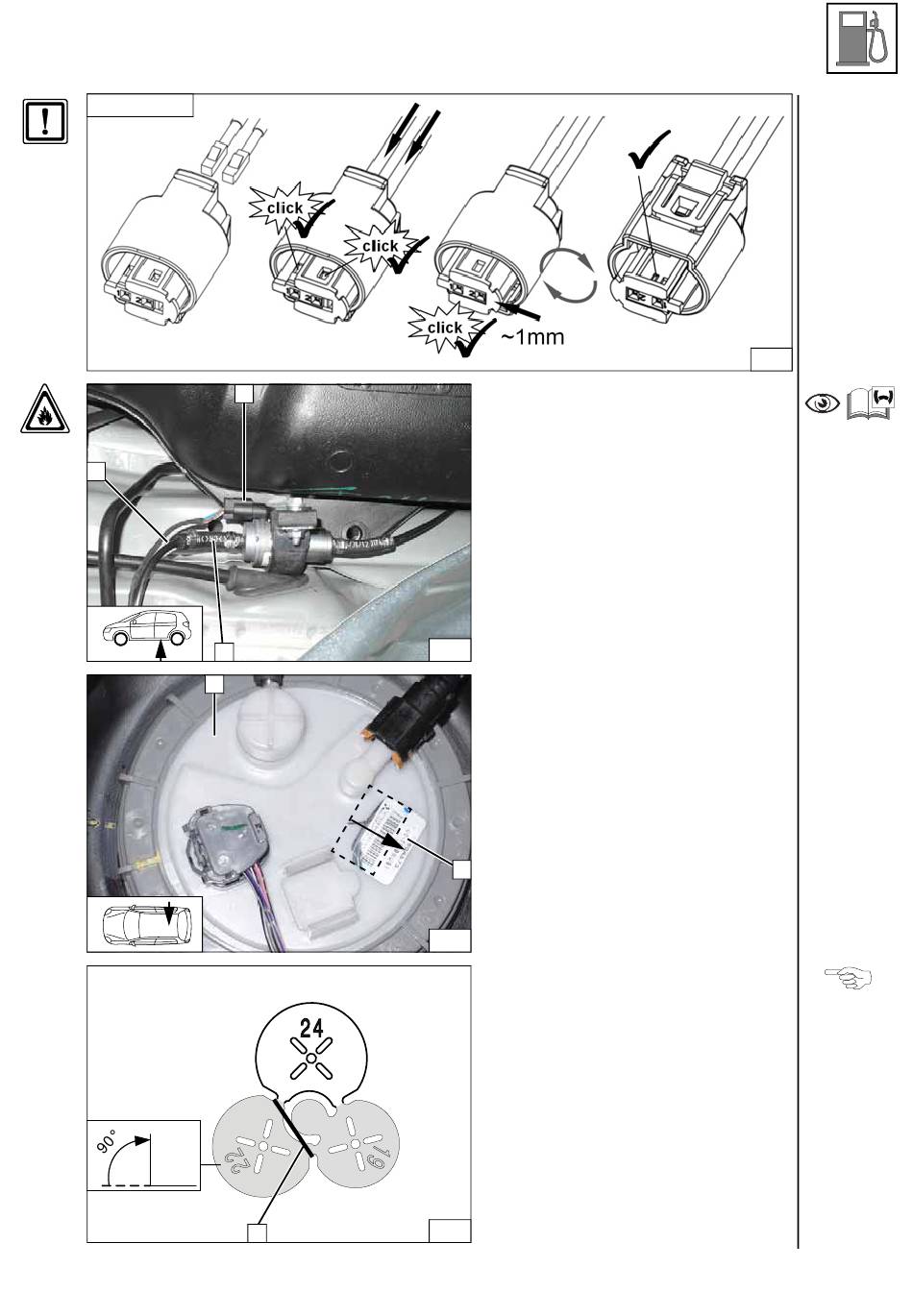

Webasto Thermo Top Evo Einbaudokumentation Seite 29

Mitsubishi Space Star
Stecker X7
Pinbelegung nicht relevant!
3
Ident.-Nr.: 1321087E
1
2
1
1
Stand: 10.08.2016
Auf ausreichenden Abstand zu benach-
barten Bauteilen achten, ggfs. korrigieren!
1 Kabelbaum Dosierpumpe, Stecker X7
montiert
2 Schlauchstück, Schelle Ø 10 [2x]
3 Brennstoffleitung Heizgerät
70
FuelFix einbauen
1 Tankarmatur
2 Barcode-Label versetzt
2
71
1 Biegelinie
72
© Webasto Thermo & Comfort SE
Stecker
Dosierpumpe
komplettieren
69
Anschluss
Dosier-
pumpe
Label
versetzen
Bohr-
schablone
vorbereiten
29
