Webasto Thermo Top Evo Einbaudokumentation Seite 26

Mitsubishi Space Star
3
Ident.-Nr.: 1321087E
2
1
2
Stand: 10.08.2016

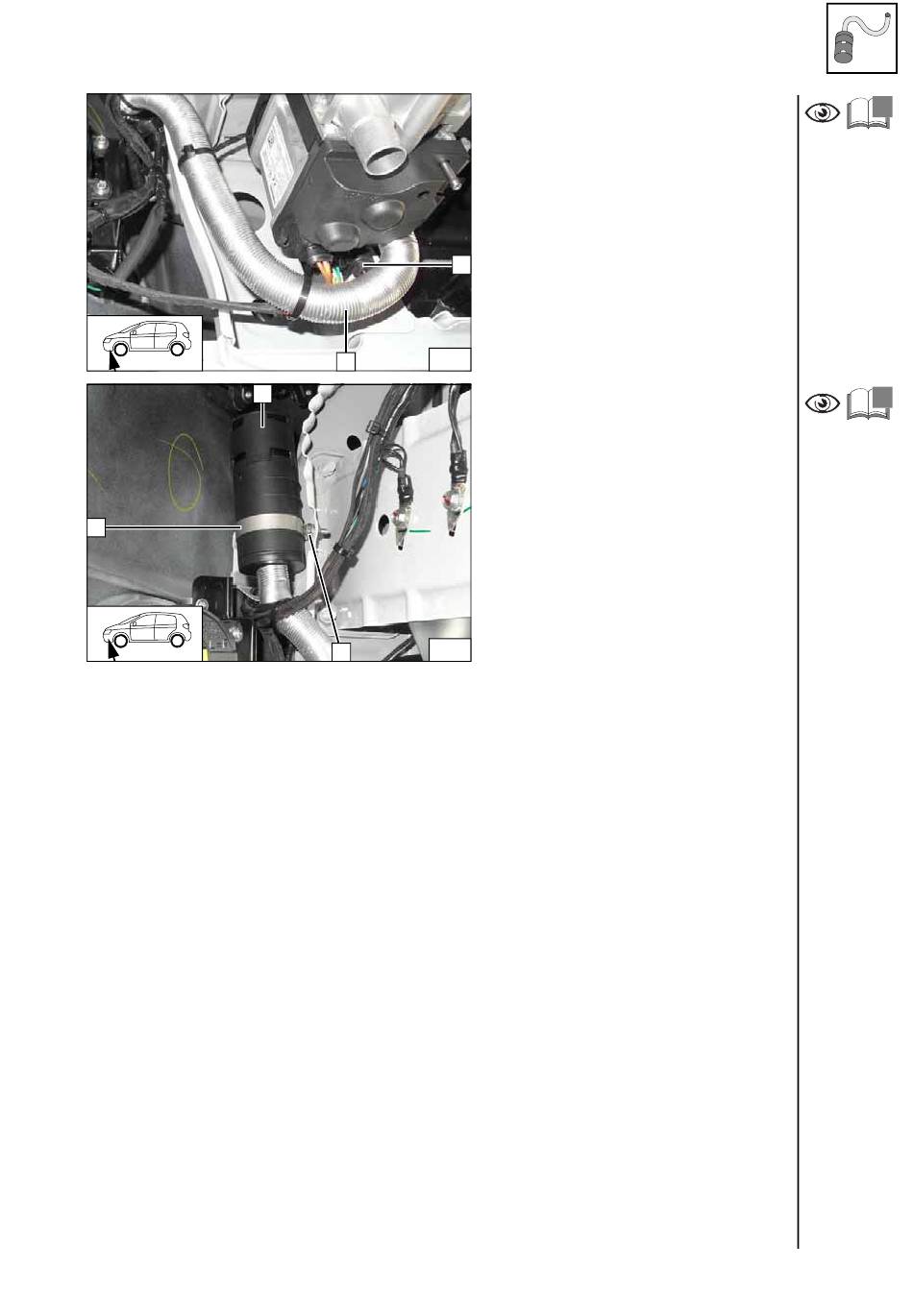

Brennluft
1 Stecker Kabelbaum Umwälzpumpe
2 Brennluftleitung
1
60
1 Schalldämpfer
2 Schraube M5x16, Bundmutter,
vorhandene Bohrung
3 Schelle Ø 51
61
© Webasto Thermo & Comfort SE
L
Brennluft-
leitung
montieren
L
Schall-
dämpfer
montieren
26
