Webasto Thermo Top Evo Einbaudokumentation Seite 17

Mitsubishi Space Star
2 1
2
Ident.-Nr.: 1321087E
1 2
85
75
90°
1 2
4
Stand: 10.08.2016

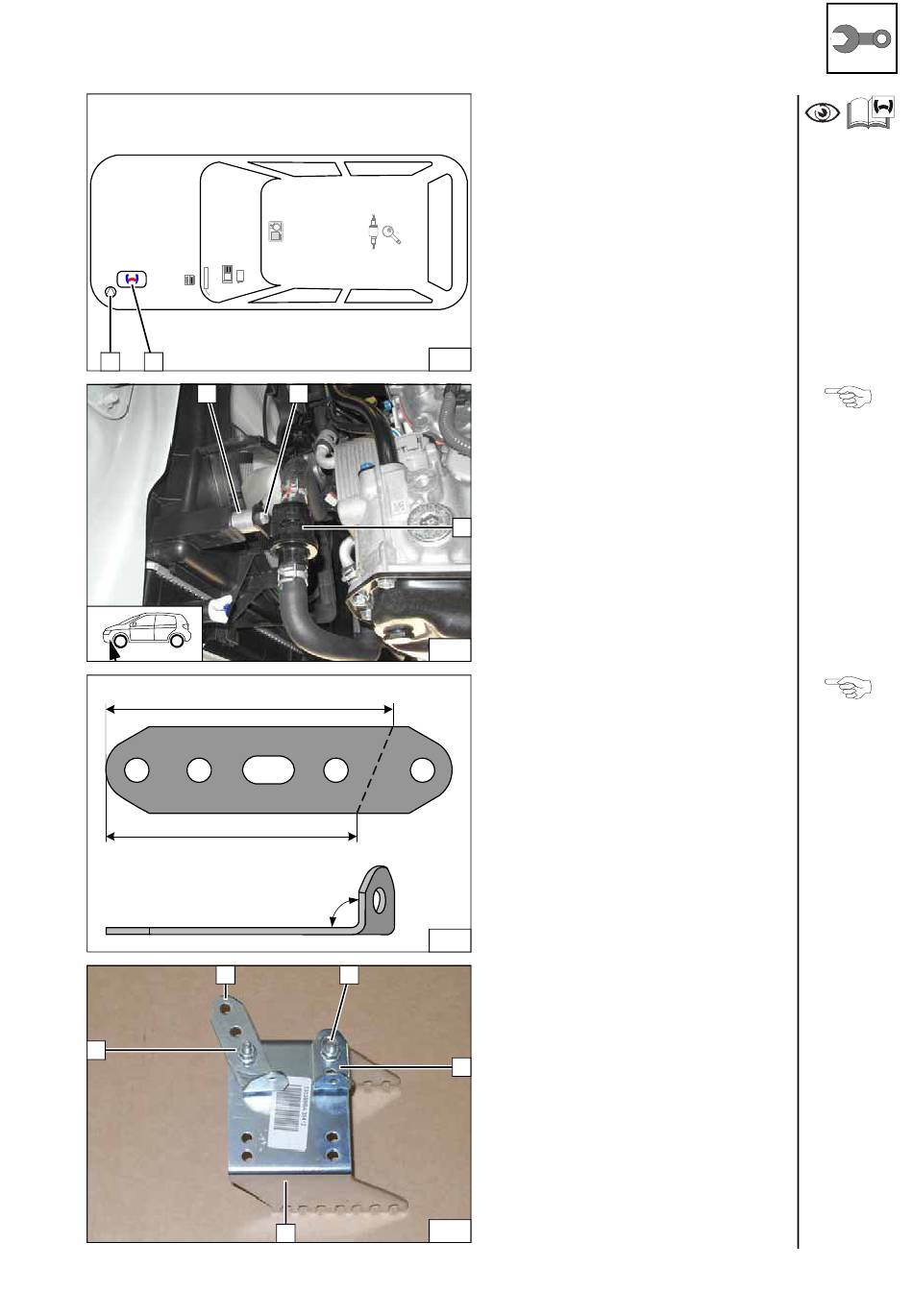

Einbauort vorbereiten
1 Heizgerät
2 Umwälzpumpe
31
Nur bei CVT-Getriebe!
Fzg.eigene Schraube an Position 2 aus-
bauen und entsorgen. Fzg.eigenes Ventil
3 mit Halterung versetzen!
1 Distanzscheibe 20
2 Schraube M6x30, vorhandener
3
Gewindeeinsatz
32
Alle Fahrzeuge
33
1 Lochband
2 Schraube M6x12, Bundmutter [je 2x]
3 Winkel
4 Halter
3
34
© Webasto Thermo & Comfort SE
Einbau-
übersicht
Schlauch
versetzen
Lochband
vorbereiten
Halter vor-
montieren
17
