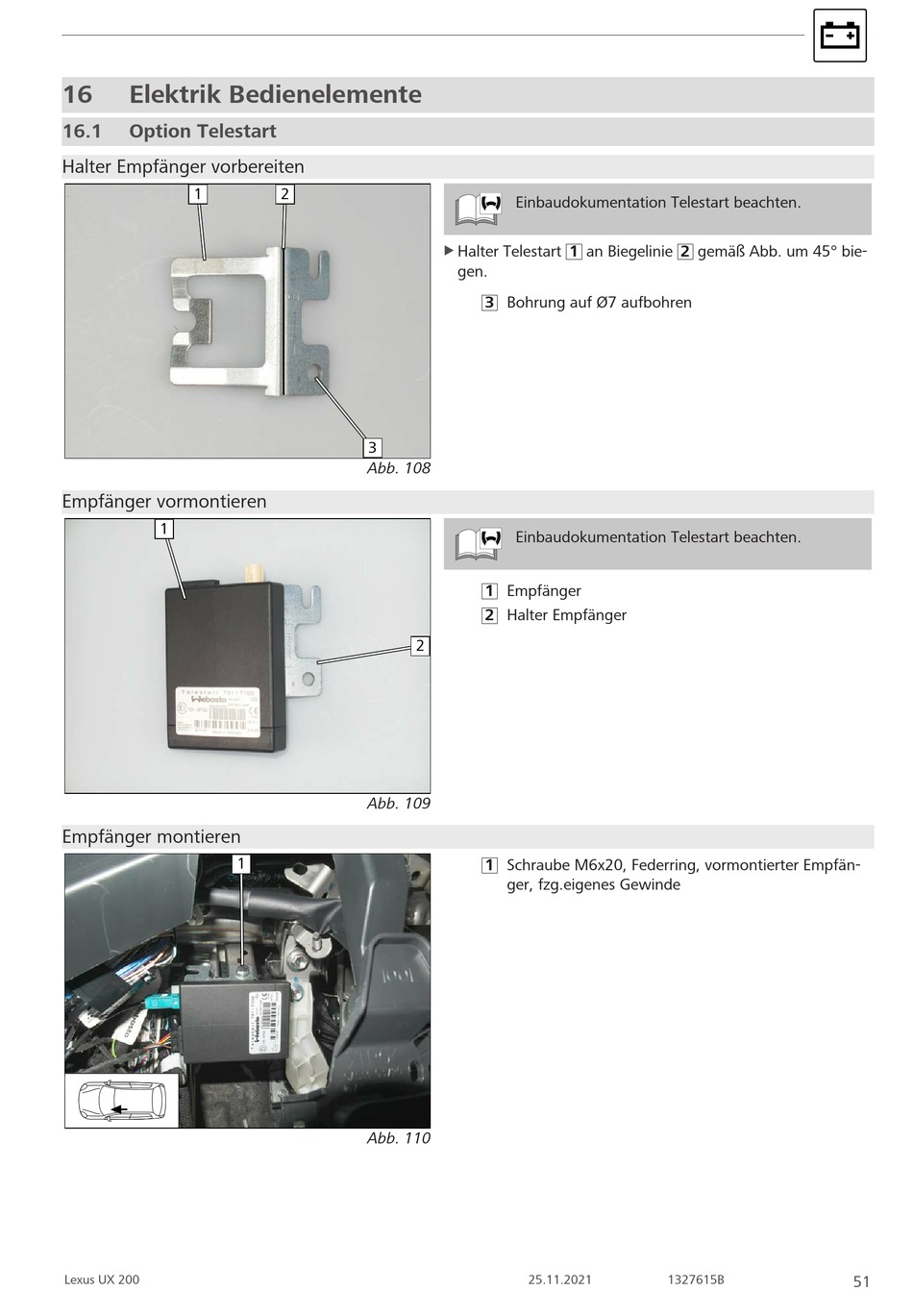

16
Elektrik Bedienelemente
16.1
Option Telestart
Halter Empfänger vorbereiten
1
Empfänger vormontieren
1
Empfänger montieren
Lexus UX 200
2
3
Abb. 108
Abb. 109
1
Abb. 110
Einbaudokumentation Telestart beachten.
u
Halter Telestart 1 an Biegelinie 2 gemäß Abb. um 45° bie-
gen.
3 Bohrung auf Ø7 aufbohren
Einbaudokumentation Telestart beachten.
1 Empfänger
2 Halter Empfänger
2
1 Schraube M6x20, Federring, vormontierter Empfän-
ger, fzg.eigenes Gewinde
25.11.2021
1327615B
51
