Einleitung

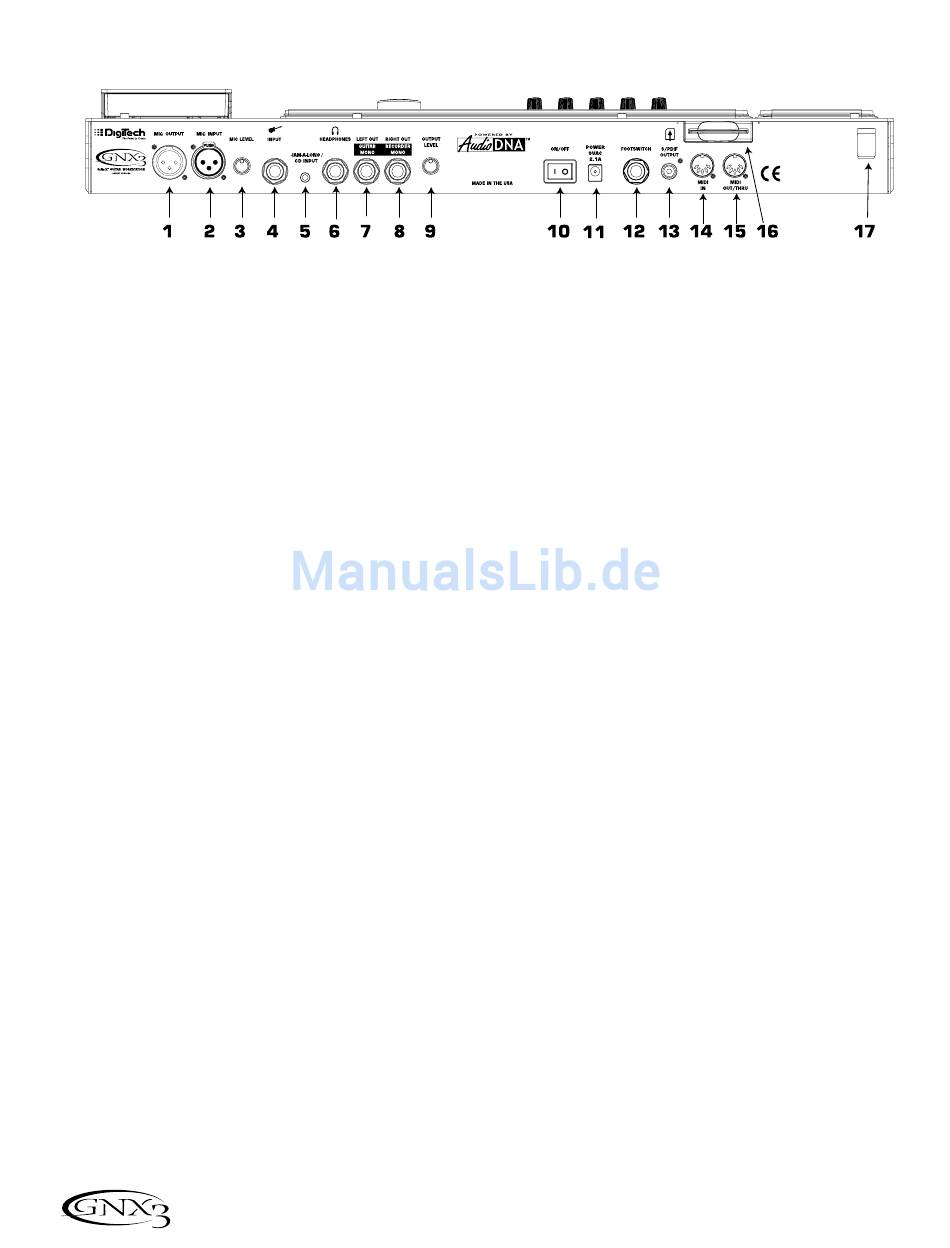

Rückseite
1. Mic-Ausgang
Diese XLR-Buchse leitet Ihr Mic-Signal zum Mischpult weiter.
2. Mic-Eingang
Über diese XLR-Buchse schließen Sie ein niederohmiges Mikrofon, das für Gesangsaufnahmen mit dem
Recorder genutzt werden kann, an den GNX3 an. Das Mikro kann auch für den Talker Vocoder-Effekt
eingesetzt werden.Wir empfehlen den Einsatz eines Mikrofons mit Nierencharakteristik.
3. Mic Level
Steuert die Verstärkung des Mic-Eingangsvorverstärkers. Bei korrekt eingestellter Mic-Eingangs-
verstärkung sollte die CLIP LED neben dem RAD nur gelegentlich bei Signalspitzen blinken.
4. Input-Buchse
Schließen Sie Ihr Instrument an diese Buchse an.
5. Jam-A-Long/CD In-Buchse
Verbinden Sie diese Buchse über einen 1/8" Stereo-Stecker mit dem Ausgang eines Tapedecks oder
CD Players. Sie können dann zur Musik jammen oder eine Musikpassage aufnehmen.
6. Headphone-Ausgang
Schließen Sie an diese Buchse Ihre Stereo-Kopfhörer an. Sie müssen den Target System Setup-Modus
auf Direct einstellen, wenn Sie über Kopfhörer hören möchten (wegen näherer Einzelheiten über das
Wählen des Target System Setups siehe Seite 65). Schließen Sie an diese Buchse keinen Mono-Stecker
an, da Sie dadurch den Ausgangs-Treiber beschädigen könnten.
7. Left Output
Verbinden Sie diese Buchse mit dem Eingang eines Verstärkers, dem Eingang einer Endstufe oder dem
Line-Eingang eines Mischers.
8. Right Output
Belegen Sie diese Buchse bei Stereo-Anwendungen zusammen mit der obigen Left Out-Buchse.
Verbinden Sie den Ausgang mit dem Eingang eines zweiten Verstärkers oder dem rechten Eingang
einer Stereo-Endstufe.
9. Output Level
Dieser Regler steuert den Gesamtpegel des GNX3.
10. Netzschalter
Schaltet den GNX3 ein und aus.
11. Power-Eingang
Verbinden Sie nur das mitgelieferte DigiTech PSS3 Netzteil mit dieser Buchse.
6
