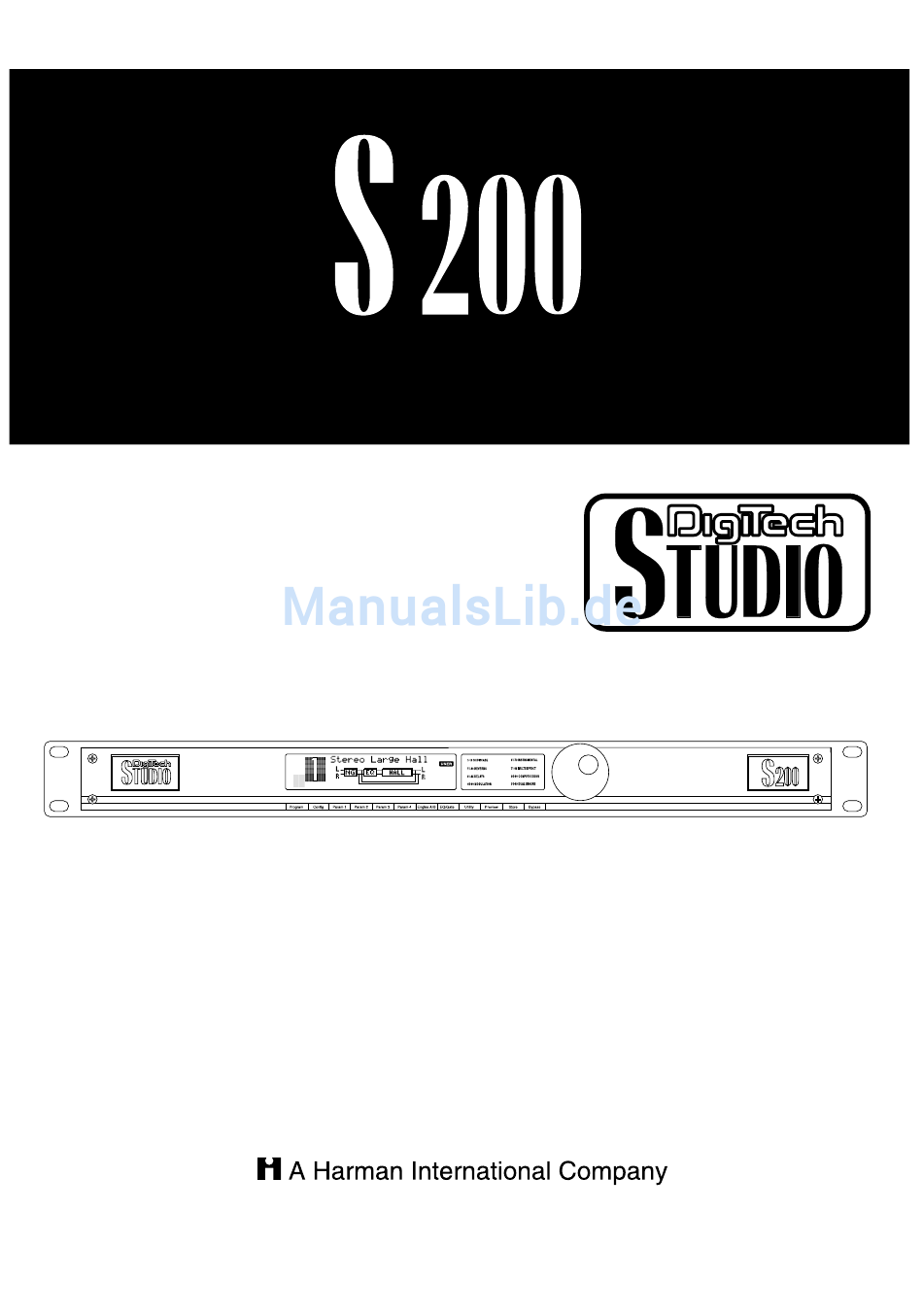

- Seite 1 Multi-Effekt Prozessor mit Dua Benutzerhandbuch Besuchen Sie Digitech Studio auf dem World Wide Web unter http://www.digitech.com...
- Seite 2 WARNUNG A C H T U N G FÜR IHRE SICHERHEIT, BITTE LESEN SIE FOLGENDES: S T R O M S C H L A G G E F A H R - WASSER UND FEUCHTIGKEIT: Das Gerät sollte nicht in der Nähe von Wasser N I C H T Ö...
-
Seite 3: Übereinstimmungserklärung
EN 55020 (1991) Weitere Informationen: Dieses Produkt entspricht den Niederspannungsrichtlinien (Low Voltage Directive) 73/23/EEC und der EMC Richtlinie 89/336/EEC abgeändert durch die Richtlinie 93/68/EEC. Digitech Studio Digitech Studio Präsident 8760 S. Sandy Parkway Sandy, Utah 84070, USA Tel: 801.566.8800 Fax: 801.566.7005 In Kraft getreten am 1. -
Seite 4: Inhaltsverzeichnis
S-200 Inhalt Sicherheitsvorkehrungen Übereinstimmungserklärung............I Inhalt ....................II Teil 1 - Einleitung Glückwünsche ................1 Mitgeliefertes Zubehör ..............1 Merkmale des S-200 ..............1 Garantie ..................2 Übersicht des S-200 ..............3 Die Vorderseite ................3 Die Rückseite................4 Teil 2 - Bedienung und Einstellung Programm-Modus ................5 Auswahl der Benennung der Programme(...)......5 Auswahl der Effektanordnung............6 Einstellung der DSP A und B ............6 Auswahl und Einstellung der Effekte ..........6... -
Seite 5: Teil-1 Einleitung
Glückwünsche..Sie sind nun der stolze Besitzer eines Digitech Studio S-200 Multieffekt Prozessors. Der S-200 erlaubt eine zweifache Behandlung durch zwei DSP mit Zuweisung zu den Stereo- Ein- und Ausgängen. Der S-200 besitzt eine große Anzahl an digitalen Effekten mit einer Stereo-Qualität, die der Benutzung im Studio, sowie auf der Bühne gerecht wird: der S-200 ist genauer gesagt ein Effekt-Kraftwerk. -
Seite 6: Garantie
Ihrem Land bestehenden Garantiebedingungen steht Ihnen Ihr Fachhändler zur Verfügung. DigiTech Studio™ und S-200™ sind eingetragene Handelsmarken der Harman Music Group Incorporated. Bemerkung: Die in diesem Handbuch angegebenen Informationen können jeder Zeit ohne Vorwarnung verändert werden. Einige in diesem Handbuch angegeben Informationen können auch durch fehlende schriftlich niedergeschriebene Veränderungen des Produktes oder... -

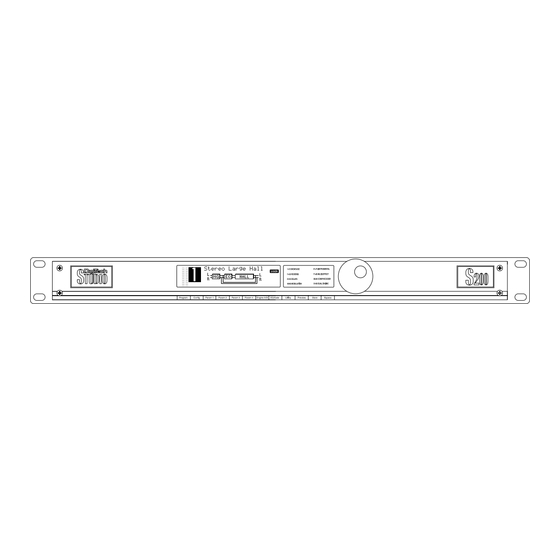

Seite 7: Übersicht Des S-200
S-200 Teil -1 Einleitung Übersicht des S-200 Die Vorderseite FACT Stereo Large Hall USER UTIL EDIT Hall CHNG LINK MIDI 6 a-d 9 10 11 12 1) Bildschirmanzeige -Diese große Custom-Bildschirmanzeige blendet Informationen über die Programmierung und Bedienung des S-200 ein. Diese Informationen betreffen die Effektarten, die Parameter und alle Funktionen des Bedienungsmodus (Utility mode), sowie den Kontrast, den Dry-Pegel, Informationen des MIDI-Programms, die Werkinitialisierung und die Konfiguration des Fußschalters (Footswitch set-up). -
Seite 8: Die Rückseite
5) Right Output - Rechter Audio-Ausgang. Die gemeinsame Benutzung des linken und rechten Ausgangs, ermöglicht Ihnen den Stereo-Effekt vollkommen zu genießen. 6 Footswitch-Buchse - Diese Buchse ermöglicht den Anschluß des Pedals Digitech FS-300, zur Bedieung vieler Funktionen des S-200. 7) MIDI - Diese MIDI-Buchse erlaubt den Empfang der Informationen zuzüglich der Veränderung der MIDI-Programme und der CC. -
Seite 9: Teil-2 Bedienung Und Einstellung
S-200 Teil -2 Bedienung und Teil-2 Bedienung und Einstellung Dieses Kapitel gibt Ihnen die nötigen Informationen, um die Verarbeitungsleistung des digitalen Signals des S-200 optimal zu nutzen. Program Modus Wenn der Program Modus des S-200 eingeschaltet ist, können Sie mit Hilfe des Einstellknopfes, des Pedals, das Sie auf Wahl erwerben können, oder einer Änderungsmeldung bezüglich des MIDI-Programms eines anderen Gerätes, von einem Programm zum anderen übergehen. -
Seite 10: Auswahl Der Effektanordnung
Teil -2 Bedienung und S-200 Auswahl der Effektanordnung Der S-200 ermöglicht Ihnen fünf verschiedene Effektanordnungen zu benutzen, die Flexibilität und viele Zweckkombinationen in der Zuordung der Effekte erlauben. Die fünf Anordnungen sind im Menü Configuration zu finden, und sind nachfolgend dargestellt: Configuration 2 Configuration 3 Configuration 1... -
Seite 11: Eq Und Noise Gate Regelungen
S-200 Teil - 2 Bedienung und Bemerkung - Die Einstellungen mit Doppeleffekt DSP werden in den Anordnungen 2-5 benutzt. Wenn eine solche Anordnung in Benutzung ist, ermöglicht ein mehrmaliges Drücken der Taste <Engine A/B> von einem Motor zum anderen überzugehen. 2. -
Seite 12: Beseitigung Des Nichtverarbeitenden Signals
Teil - 2 Bedienung und S-200 Einstellung des Noise Gate Der S-200 ermöglicht Ihnen die Parameter des Noise Gate (Schwelle und Wiederherstellung) für jedes Programm nach Ihren Wünschen einzustellen, wie nachfolgend erklärt ist: 1. Drücken Sie im Program-Modus zweimal auf die Taste <EQ/Gate>. Dier Bildschirm zeigt Ihnen an, daß Sie sich im Edit-Modus des Noise Gate befinden : FACT USER... -
Seite 13: Einstellung Des Bildschirmkontrastes
S-200 Teil - 2 Bedienung und Einstellung des Bildschirmkontrastes 1. Zur Regelung des Bildschirmkontrastes des S-200 reicht es, die Taste <Utility> zu betätigen und anschließend die Taste <Parameter 4>. Die Bildschirmanzeige blendet ein: page 1 of 3 FACT Utility Menu USER UTIL EDIT... -
Seite 14: Informationen Über Die Cc Midi
Teil - 2 Bedienung und S-200 MIDI CC Informationen Der S-200 empfängt ebenfalls MIDI CC Informationen zur Regelung der folgenden Parameter: Engine A Engine B Noise Gate Parameter 1 - CC 16 Parameter 1 - CC 20 Low Shelf - CC 24 Schwelle - CC 28 Parameter 2 - CC 17 Parameter 2 - CC 21 Frequenz - CC 25... -
Seite 15: Teil- 3 Effekte Und Parameter
S-200 Teil - 3 Effekte und Teil- 3 Effekte und Parameter Dieses Kapitel macht Sie mit Einzelheiten mit den Digitaleffekten des S-200, deren Parameter und Werte bekannt. Modulation Effekte Parameter 2 Parameter 3 Parameter 1 Parameter 4 Effektname Chorus Speed Delay Depth Level... -
Seite 16: Pitch Shifters
Teil - 3 Effekte und S-200 Pitch Shifters Parameter 2 Parameter 3 Parameter 1 Parameter 4 Effektname Tracking Level Pitch Shift Shift Detune Level Detuner Das Menü der Pitch Shifting-Effekte ermöglicht Verlagerungs- und Harmonisationeffekte, wobei der Detune-Effekt (Verstimmungseffekt) den Ton verdickt. Die Parameter der Verlagerungs- und Verstimmungseffekte sind folgende: Shift Dieser Parameter bestimmt die Verlagerung des Signals. -
Seite 17: Reverb
S-200 Teil - 3 Effekte und Delay Ende Dieser Parameter bestimmt die Länge der Verzögerungszeit Ende. Werte: 0 bis 99 Millisekunden. Echo Dieser Parameter bestimmt die Länge des Echos für das Karaoke. Einstellungen des Echos: 1-5. Feedback Dieser Parameter bestimmt die Anzahl der Wiederholungen des Delay-Effekts. Werte: 0 to 99% und Anhalten der Wiederholung. -
Seite 18: Andere Effekte (Vocoder, Ring Modulator, Kompressor Und De-Esser)
Teil - 3 Effekte und S-200 Andere Effekte Parameter 2 Parameter 3 Parameter 1 Parameter 4 Effektname Level Ring Modulator Frequency Compressor Gain Treshold Ratio Attack Vocoder Sibliance Source Type Level De-Esser Ratio Gain Treshold Attack Der S-200 enthält ein weiteres Menü, mit ungewöhnlichen Effekten: ein 16-Band Vocoder, der das Signal einer eingekoppelten Stimme entnimmt und es dem Signal des rechten Eingangs überlagert ( zum Beispiel, ein Synthesizer oder der eingebauter Tongenerator), um einen Toneffekt ähnlich der Roboterstimmen zu erzeugen. -
Seite 19: Teil - 4 Anhang
S-200 Teil - 4 Anhang Teil - 4 Anhang Dieses Kapitel informiert Sie über die werkseitig vorgenommene Initialisierung der Presets des S-200, der Konfiguration des Menü des Pedals, die technischen Daten, sowie die Programmliste. Initialisierung des S-200 Das Verfahren der Initialisierung des den S-200 kannvom Benutzermenü aus oder beim Einschalten vorgenommen werden. Warnung- Alle Informationen im Benutzermenü... -
Seite 20: Einstellungsmenü Des Pedals
Teil - 4 Anhang S-200 Einstellungsmenü des Pedals Der S-200 ermöglicht es Ihnen die Einstellung des Menü des Pedals Digitech FS-300 nach Wunsch vorzunehmen, um eine möglich breite Auswahl zu haben: Program Up (nächstes Programm) Rotary Speaker On/Off (drehender Lautsprecher On/Off) Program Down (vorheriges Programm) Delay Time Tap (Verzögerung Tap) -
Seite 21: Technische Daten
S-200 Teil - 4 Anhang Technische Daten Bandbreite: 20-20kHz +/-0.5dB Geräuschspannungsabstand: 96dB (gewichteter Wert A =Ref Max Signal Wertbereich 22kHz) Nichtlineare Behandlung: Less than 0.008% Speichermöglichkeiten: 99 Benutzerprogramme - 99 Werkprogramme 46.875kHz Abtastfrequenz: A/D Wandler: 20 bit, 128, Überabtastung D/A Wandler: 20 bit, 128 Überabtastung Interne Verarbeitung des Signals: 24 bits 24 bits x 24 bits... -
Seite 22: Programm-Liste
Teil - 4 Anhang S-200 Programm-Liste Hierunter finden Sie die werkseitig eingestellten Programme des S-200: Showcase 1 Stereo Large Hall 51 Stereo 1 Second Delay 2 Deep Phaser and Delay 52 120 bpm 1/4 Note 3 Deep Chorus and Reverb Parallel 53 150 bpm 1/4 Note 4 Gold Foil Plate 54 200 bpm 1/4 note... - Seite 23 Digitech Studio™ und S-200™sind eingetragene Marken der Harman Music Group Incorporated Copyright © 1998 the Harman Music Group Incorporated Printed In U.S.A. 5/98 Manufactured in the U.S.A. S-200 18-2218-A Besuchen Sie Digitech Studio auf dem World Wide Web unter: http://www.digitech.com...
