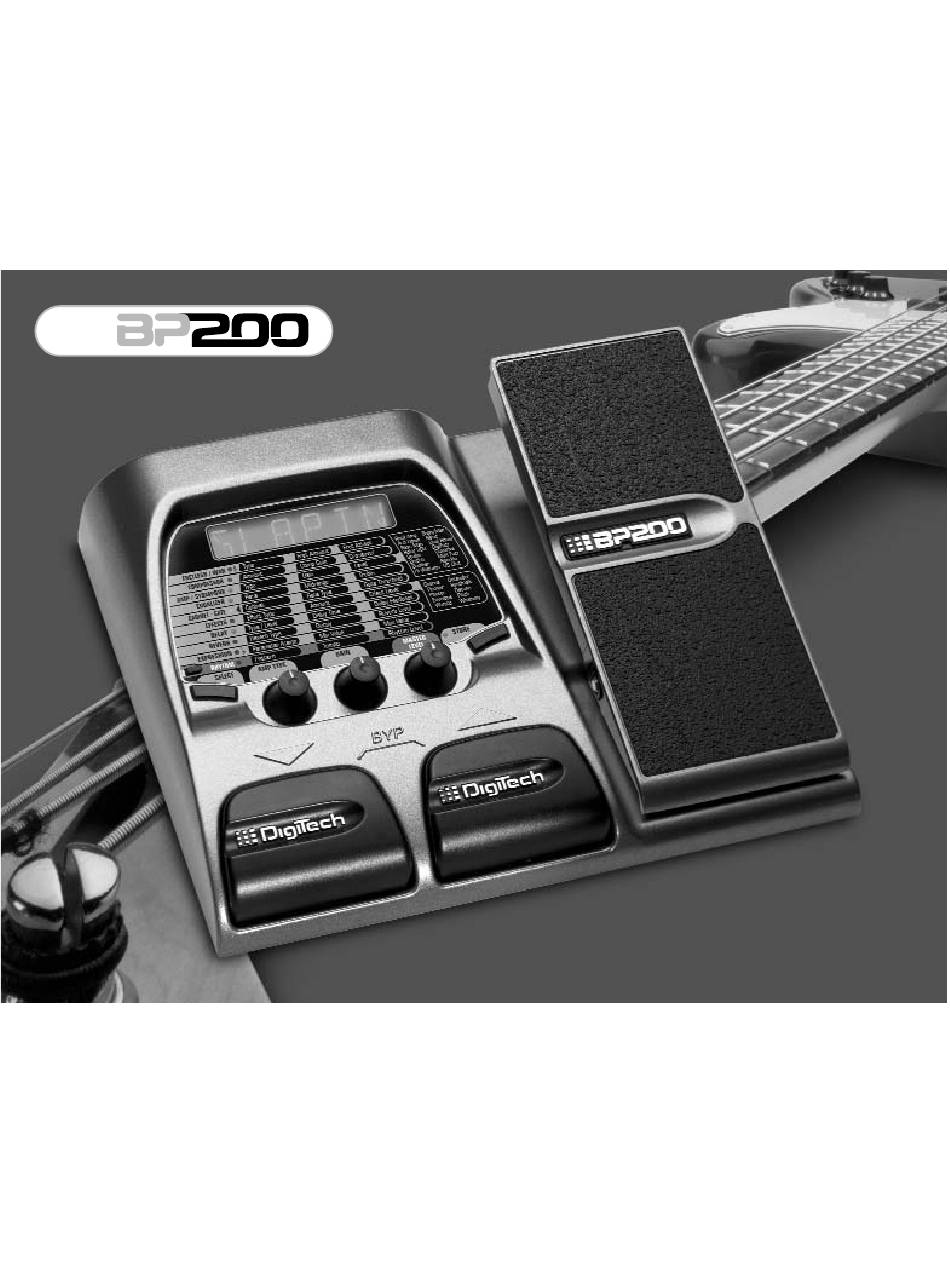

- Seite 1 MODELING BASSPROCESSOR PROZESSOR Bedienungs- handbuch...
- Seite 2 Warnung Lesen Sie zu Ihrem eigenen Schutz bitte folgendes durch: RISQUE D'ÉLECTROCUTION WARNING: TO REDUCE THE RISK OF FIRE OR ELECTRIC Wasser und Feuchtigkeit: Benutzen Sie Geräte nicht in der Nähe SHOCK DO NOT EXPOSE THIS EQUIPMENT TO RAIN OR MOISTURE. von Wasser (z.B.
- Seite 3 President der Harman Music Group 8760 S. Sandy Parkway Sandy, Utah 84070, USA Datum: 14. September, 2001 Europäische Kontaktadresse: Ihr örtliches DigiTech / Johnson Sales und Service Büro oder Harman Music Group 8760 South Sandy Parkway Sandy, Utah 84070 USA Fon: (801) 566-8800...
- Seite 4 Garantie Wir bei DigiTech sind stolz auf unsere Produkte und geben für jedes folgende Garantie: Die Bedingungen der Garantieleistung unterliegen den Abkommen des jeweiligen Verteilerlandes. Für weitere Informationen hinsichtlich der in Ihrem Land bestehenden Garantiebedingungen steht Ihnen Ihr Fachhändler zur Verfügung.
-
Seite 5: Inhaltsverzeichnis
Flanger ......21 BP200 anschließen ..... .5 Phaser . -
Seite 7: Einleitung
Einleitung Mit der Flexibilität und Leistungsstärke des BP200 können Sie Klangkreationen entwickeln, die Sie nie für möglich gehalten hätten. Um sich mit dem BP200 besser vertraut zu machen, sollten Sie ihn vor sich aufbauen und dieses Bedienungshandbuch durcharbeiten. Lieferumfang Bevor Sie beginnen, sollten Sie sicherstellen, dass folgende Teile mitgeliefert wurden: •... -
Seite 8: Vorderseite
Vorderseite SLApin... - Seite 9 Effekten leuchten, wenn der Effekt in einem Preset eingeschaltet ist. Beim Einsatz des BP200 Tuners dienen die LEDs auch als Referenz. 6. DISPLAY - Hier werden Informationen über die verschiedenen Funktionen des BP200 ange- zeigt. 7. EXPRESSIONPEDAL - Damit steuern Sie die Parameter des BP200 in Echtzeit.
-
Seite 10: Rückseite
2. JAM-A-LONG - Schließen Sie an diese 1/8” Stereo-Buchse den Kopfhörer-Ausgang Ihres CD/MP3-Players oder Ihrer Bandmaschine an, um zu Ihrer Lieblingsmusik zu jammen. 3. OUTPUT - Der TRS Stereo-Ausgang (Spitze, Ring, Schirm) des BP200 kann für Mono- und Stereo-Anwendungen verwendet werden.Verbinden Sie ein Ende eines Instrumenten- Monokabels oder eines TRS Stereo “Y”... -
Seite 11: Bp200 Anschließen
BP200 anschließen Sie können den BP200 auf verschiedene Arten anschließen. Die folgenden Diagramme zeigen einige der möglichen Optionen. Bevor Sie den BP200 anschließen, sollten Sie Ihren Verstärker ausschalten. Der BP200 sollte ebenfalls ausgeschaltet oder nicht angeschlossen sein. Mono-Betrieb Bassverstärker-Eingang / Effekt-Return... -
Seite 12: Stereo-Betrieb
Instrumenten-Eingang SLApin 1.Verbinden Sie Ihren Bass mit dem Eingang des BP200. 2.Verbinden Sie ein TRS Stereo “Y” Kabel mit dem Stereo-Ausgang des BP200. 3.Verbinden Sie ein Ende des “Y” Kabels mit dem Eingang eines Verstärkers, eines Mischerkanals oder einer Endstufe. - Seite 13 Verstärkers, eines Mischerkanals oder einer Endstufe. Anmerkung: Beim Anschluss an ein Mischpult müssen Sie die Pan-Regler des Mischers ganz nach links und rechts drehen sowie das Cabinet Modeling des BP200 benutzen.Wegen näherer Einzelheiten über das Wählen der Cabinet Modeling-Option siehe Seite 20.
-
Seite 14: Modi Und Funktionen
FUSSSCHALTER - Mit den 2 Fußschaltern können Sie nach oben und unten durch die Presets des BP200 navigieren. Drücken Sie beide Fußschalter gleichzeitig, um in den Bypass- Modus zu schalten. Halten Sie die beiden Fußschalter gedrückt, um in den Tuner-Modus zu schalten.Wenn Sie ein Preset gewählt haben, werden die ersten drei Buchstaben des Preset-... -
Seite 15: Edit-Modus
Edit-Modus Mit dem BP200 können Sie eigene Presets erstellen und vorhandene Presets modifizieren. Um ein eigenes Preset zu erstellen, gehen Sie wie folgt vor: 1.Wählen Sie ein User oder Factory Preset. 2. Drücken Sie die SELECT-Taste. In der Matrix beginnt die LED der ersten Effektreihe zu blinken. -
Seite 16: Store Mode
Store-Modus Nachdem Sie ein Preset modifiziert haben, müssen Sie Ihre Einstellungen auf einem der 40 User Preset-Speicherplätze sichern. Um Änderungen zu speichern oder ein Preset auf einer anderen Speicherposition abzulegen, gehen Sie wie folgt vor: 1. Drücken Sie die STORE-Taste. Die STORE LED und der erste Buchstaben des Namens beginnen zu blinken. - Seite 17 SLA 20 3. Drücken Sie nochmals Store. Die Preset-Nummer blinkt. 5. Drücken Sie nochmals Store. Das Preset wird im BP200 gespeichert. 4. Wählen Sie das Speicher-Ziel mit den Fußschaltern. Anmerkung: Mit den SELECT- und RHYTHM-Tasten brechen Sie den Store- Modus ab.
-
Seite 18: Bypass-Modus
Tasten sowie die AMP TYPE-, GAIN- und MASTER LEVEL-Regler deaktiviert. Tuner-Modus Mit dem Tuner des BP200 können Sie die Stimmung Ihres Basses schnell überprüfen oder korrigieren. Um auf den Tuner zuzugreifen, gehen Sie wie folgt vor: 1. Halten Sie beide Fußschalter gedrückt,bis auf dem Display die Meldung TUNER angezeigt wird. - Seite 19 5. Drücken Sie einen der beiden Fußschalter, um den Tuner-Modus zu verlassen und zum zuletzt benutzten Modus zurückzukehren. Das Display zeigt die gespielte Note an Die oberen LEDs zeigen eine zu hohe tuner Stimmung an Die grüne LED zeigt die exakte Stimmung an Die unteren LEDs zeigen eine zu tiefe...
-
Seite 20: Rhythmus-Trainer
Rhythmus-Trainer Der BP200 enthält 31 Samples von Drum Patterns, mit deren Hilfe Sie Ihr Timing verbes- sern können. Um den Rhythm Trainer zu benutzen, gehen Sie wie folgt vor: 1. Drücken Sie die RHYTHM-Taste. 2. Drehen Sie den AMP TYPE-Regler, um 1 von 30 verfügbaren Patterns zu wählen. -
Seite 21: Expressionpedal-Kalibrierung
3. Drehen Sie den AMP TYPE-Regler,um den Parameter zu wählen,den das Pedal steuern soll. 4. Drehen Sie den GAIN-Regler, um den mit dem Expressionpedal erreichbaren Minimalwert (Pedal nach hinten gekippt) einzustellen. 5. Drehen Sie den MASTER LEVEL-Regler, um den mit dem Expressionpedal erreich- baren Maximalwert (Pedal nach vorne gekippt) einzustellen. -
Seite 22: Werks-Reset
3.Wenn die Meldung rst ? angezeigt wird, lassen Sie die Taste los und drücken Sie die STORE-Taste. Es wird die Meldung rEset angezeigt und der BP200 wird zurückgesetzt. Nach der Durchführung eines Werks-Resets müssen Sie das Expressionpedal neu kalibrie- ren. -
Seite 23: Effekte Und Parameter
Effekte und Parameter Signalweg Die Effektmodule des BP200 sind wie folgt verkettet: Bass Amp/ Fretless/ Compressor Whammy Stompbox Modeling Cabinet Volume Volume Noise Gate Effects Delay Reverb Modeling Pedal - Pre Pedal - Post Fretless / Wah Der Fretless Simulator erzeugt bei einem Bass mit Bünden den Sound eines bundlosen (fret- less) Basses. -
Seite 24: Kompressor
Compressor Mit einem Kompressor können Sie das Sustain erhöhen und verhindern, dass das Signal den Eingang nachfolgender Effekte übersteuert. Der Kompressor-Schwellenwert (Threshold) ist fest eingestellt. Amount - Drehen Sie den AMP TYPE-Regler, um die Kompressionsstärke (OFF, 1 - 99) zu erhöhen. Comp Gain - Drehen Sie den GAIN-Regler, um den Kompressionspegel zu erhöhen (1-6) Crossover - Drehen Sie den MASTER LEVEL-Regler, um die Crossover-Frequenz des Kompressors einzustellen. - Seite 25 Korg UK. Hiwatt, Fender, Ashdown, Sunn, Ampeg, SWR, Trace-Elliot, Mesa/Boogie, Guyatone, Electro Harmonix, Voodoo Labs und Boss sind Warenzeichen der jeweiligen Firmen und in keiner Weise DigiTech zugehörig. Type - Drehen Sie den AMP TYPE-Regler, um den Typ des Amp/Stompbox-Modells zu wählen.
-
Seite 26: Cabinet - Gate
8x10 - Basierend auf einer Ampeg SVT 8x10 Box. Ampeg,Acoustic, Sunn, Fender und Eden sind Warenzeichen der jeweiligen Firmen und in keiner Weise DigiTech zugehörig. Cabinet - Drehen Sie den AMP TYPE-Regler, um einen von 6 Boxentypen zu wählen . -
Seite 27: Effekte
Effekte In der Effects-Reihe stehen verschiedene Effekte zur Wahl: Off, Chorus, Flanger, Phaser, Vibrato, Octavider, SynthTalk™, Envelope Filter, Pitch, Detune und Whammy™. Wenn die Effects-Reihe gewählt ist, sind folgende Einstellungen wirksam: Type - Wählt den im EFFECTS-Modul verwendeten Effekt. Amount - Steuert, abhängig vom gewählten Effekttyp, verschiedene Aspekte des Effekts. Level - Steuert, abhängig vom gewählten Effekttyp, den Pegel/Level, die Stärke/Depth oder die Mischung/Mix. -
Seite 28: Phaser
Phaser Ein Phaser teilt das Eingangssignal in zwei Hälften auf. Die Phase der einen Signalhälfte wird dann stufenlos verschoben und dem Originalsignal wieder beigemischt. Durch die Änderung der Phasenlage werden unterschiedliche Frequenzen ausgelöscht, wodurch ein warmer, wirbelnder Klang entsteht. Amount - Drehen Sie den GAIN-Regler, um gleichzeitig die Geschwindigkeit und Stärke (1-99) des Phasers einzustellen. -
Seite 29: Octavider
Effekts (0-99) einzustellen. SynthTalk™ Den SynthTalk™ Effekt finden Sie nur bei DigiTech. Er scheint Ihren Bass sprechen zu lassen und basiert auf der Stärke des Saitenanschlags. Amount - Drehen Sie den GAIN-Regler, um eine der zehn Synth-Stimmen (Vox 1 - Vox 10) zu wählen. -
Seite 30: Detune
Detune Ein Detuner erstellt eine Kopie des Originalsignals, verstimmt diese geringfügig und mischt sie dem Originalsignal wieder bei. Dadurch wird die Illusion erzeugt, dass zwei Gitarren unisono spielen. Amount - Drehen Sie den GAIN-Regler, um die Stärke der Verstimmung (+/-24 Cents) einzustellen. Effect Level - Drehen Sie den MASTER LEVEL-Regler, um die Mischung der ver- stimmten Töne (0-99) zu steuern. -
Seite 31: Delay
Delay Der Delay-Effekt zeichnet einen Abschnitt des Eingangssignals auf und spielt ihn kurze Zeit später wieder ab. Die Wiedergabe lässt sich einmal oder mehrmals wiederholen. Type/Level - Drehen Sie den AMP TYPE-Regler, um eine der folgenden Optionen zu wählen: Mono 1-9, Analog 1-9, Ping Pong 1-9 und Spread 1-9. (1-9 sind vari- ierende Delay-Pegel). -
Seite 32: Anhang
Anhang Technische Daten: Eingang: 1/4” TS Klinke Jam-A-Long: 1/8” Stereo TRS Klinke Ausgang: 1/4” Stereo TRS Klinke Kopfhörer: 1/8” Stereo TRS Klinke AD/DA: 24 Bit Delta Sigma Stromversorgung: 9 V Wechselspannung, 1,3 A (PS0913B) Leistungsaufnahme: 6,8 Watt Speicher: 40 User/40 Factory Effekte: Fretless Simulator, Wah, Compressor, 16 Bass Amp/Stompbox Modelle, 3-Band- EQ, Noise Gate, Cabinet Modeling, Chorus, Flanger, Phaser, Envelope Filter, Vibrato, Octavider, SynthTalk™, Detune, Pitch Shift, Whammy™, Delay und... -
Seite 33: Preset-Liste
Preset-Liste Nummer Preset-Name Display-Name Nummer Preset-Name Display-Name Punch autowa 1/41 Punch Bass 21/61 Auto Wah crunch phased 2/42 Crunch 22/62 Phased growl cmpcln 3/43 Growl 23/63 Comp Clean gritty chorus 4/44 Grit Bass 24/64 Chorus beefy traced 5/45 Beefy 25/65 Traced slapin amped... - Seite 34 Anmerkungen:...
- Seite 35 Anmerkungen:...
- Seite 36 DigiTech und BP200 sind Warenzeichen der Harman Music Group Inc. Copyright bei der Harman Music Group Gedruckt in den USA 9/2001 Hergestellt in den USA BP200 Bedienungshandbuch 18-1315-A Bitte besuchen Sie DigiTech im World Wide Web unter: http://www.digitech.com A Harman International Company...
