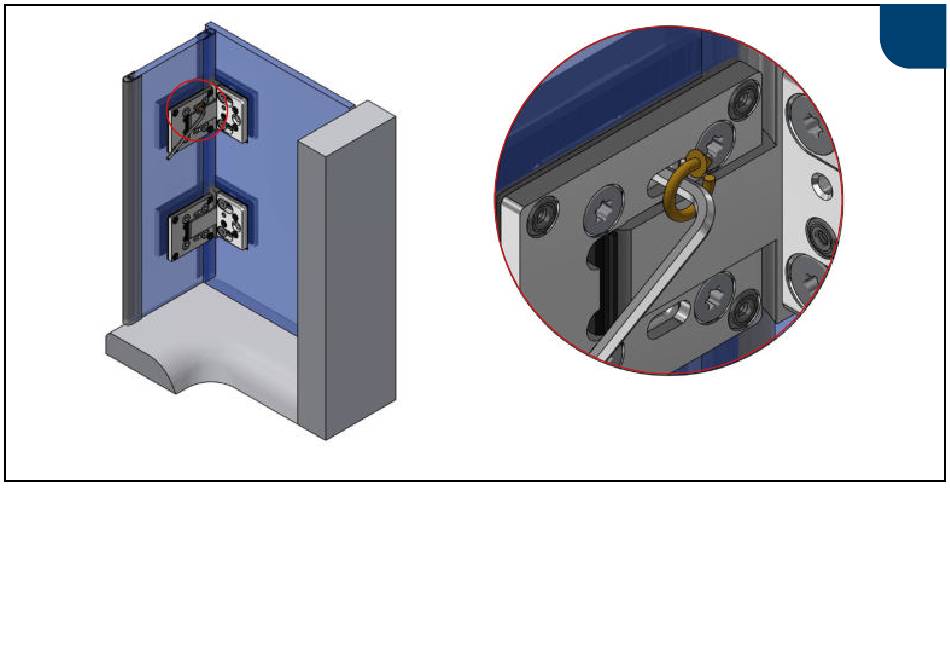

Die Gewindestifte zur Nulllageneinstellung können zusätzlich mit Schraubensicherung fixiert werden.
The set screws for zero position adjustment can additionally be secured with a thread locker.
Wenn der Türflügel ausgerichtet ist und alle Dichtprofile aufge-
steckt wurden, kann die Nulllage eingestellt werden. Dabei sind
die Gewindestifte wechselweise auf das angegebene Anzugs-
moment anzuziehen und nach ca. 15 Minuten nachzuziehen.
Hierzu sollte ein hochwertiger abgewinkelter Innensechskant-
schlüssel SW3 verwendet werden (Art.Nr. 8309ST8).
Once the door panel is aligned and all sealing profiles have
been attached, the closed position can now be adjusted. The set
screws must be alternately tightened to the specified torque and
retightened after approx. 15 minutes. A high-quality angled hex
key SW3 should be used for this purpose (article no. 8309ST8).
4
2x pro Band max. 5 N·m
2x per hinge max. 5 N·m
