I. Montage du tuyau d'échappement sur la fenêtre à battant
Montez l'adaptateur pour plaque coulissante de fenêtre sur le tuyau d'échappement et placez-le à
l'extérieur de la fenêtre pour évacuer l'air chaud.
II. Montage du tuyau d'évacuation d'air sur les fenêtres coulissantes (Fig. 1)
1. Insérez la plaque coulissante de la fenêtre à l'intérieur du cadre de la fenêtre latérale et faites-la glisser
autant que possible.
2. Verrouillez la plaque coulissante de la fenêtre à l'aide de l'écrou papillon.
3. Insérez l'adaptateur et le tuyau d'échappement dans la plaque coulissante de la fenêtre.
CONSEIL: Placez la plaque coulissante de la fenêtre verticalement avec le trou dans la partie inférieure pour
permettre une installation correcte du tuyau d'échappement.
III.
Montage du tuyau d'échappement sur une fenêtre à guillotine (Fig. 2)
1. Insérez la plaque coulissante de la fenêtre à l'intérieur du cadre inférieur de la fenêtre et faites-la glisser
autant que possible.
2. Verrouillez la plaque coulissante de la fenêtre à l'aide de l'écrou papillon.
3. Insérez l'adaptateur et le tuyau d'échappement dans la plaque coulissante de la fenêtre.
IV.
Montage du tuyau d'échappement sur l'accessoire mural
1. Percez un trou approprié dans un mur extérieur pour installer l'accessoire mural.
2. Insérez l'accessoire mural dans le trou.
3. Insérez l'adaptateur pour accessoire mural dans le tuyau d'échappement.
4. Montez l'adaptateur et le tuyau d'échappement sur l'accessoire mural.
CONSEIL: Lorsque le tuyau d'échappement n'est pas monté, le trou percé peut être fermé avec le
couvercle obturateur.

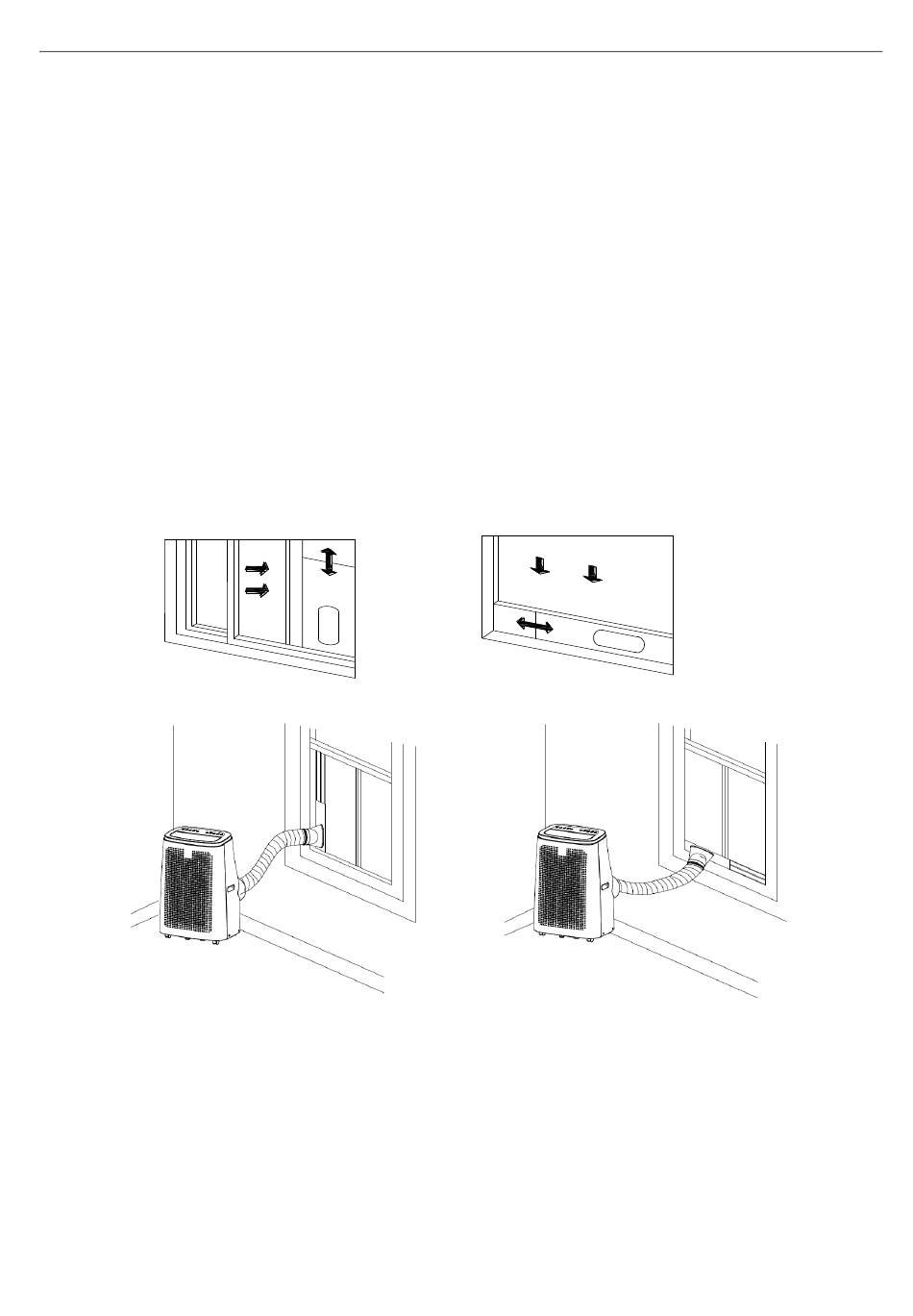

Fig. 1
