I. Montage des Abluftrohrs am Flügelfenster
Den Adapter für die Fensterschiebeplatte am Abluftrohr montieren und zum Abführen der warmen Luft
außerhalb des Fensters platzieren.

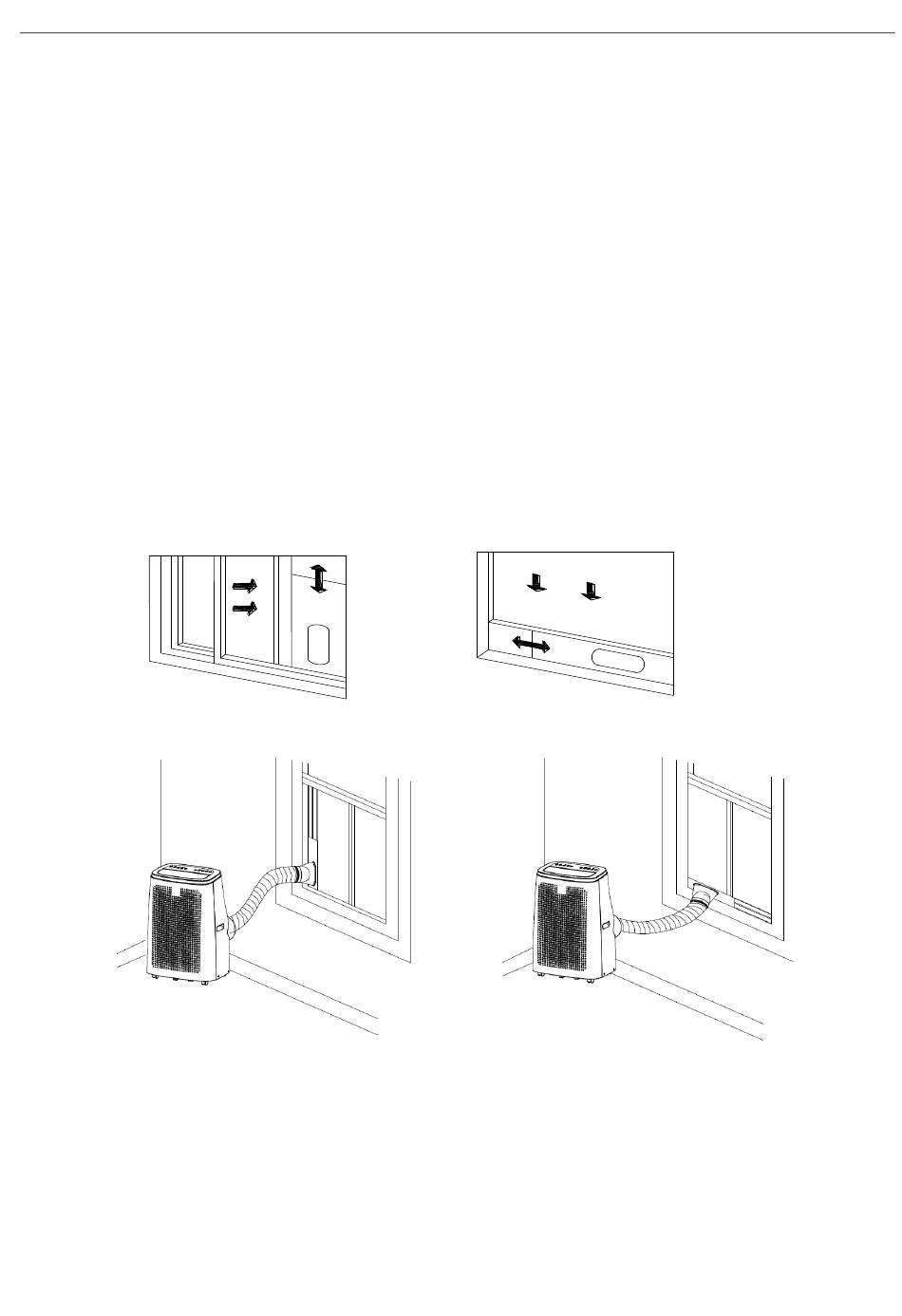

II. Montage des Abluftrohres an Schiebefenster (Abb. 1)
1. Setzen Sie die Fenstergleitplatte in den Seitenfensterrahmen ein und schieben Sie sie so weit wie
möglich hinein.
2. Arretieren Sie die Fensterschiebeplatte mit Hilfe der Flügelmutter.
3. Stecken Sie den Adapter und das Abluftrohr in die Fensterschiebeplatte.
TIPP: Richten Sie die Fensterschiebeplatte senkrecht aus, sodass sich das Loch im unteren Bereich
befindet, um eine korrekte Abgasrohrmontage zu ermöglichen.
III.
Montage des Abluftrohrs am Doppelfenster (Abb. 2)
1. Setzen Sie die Fensterschiebeplatte in den unteren Fensterrahmen ein und schieben Sie sie so weit wie
möglich hinein.
2. Arretieren Sie die Fensterschiebeplatte mit Hilfe der Flügelmutter.
3. Stecken Sie den Adapter und das Abluftrohr in die Fensterschiebeplatte.
Abb. 1
DEUTSCH
Abb. 2
