I. Montaža izpušne cevi na krilo
Adapter za okensko drsno ploščo namestite na izpušno cev in postavite zunaj okna, da odvajate vroč zrak.

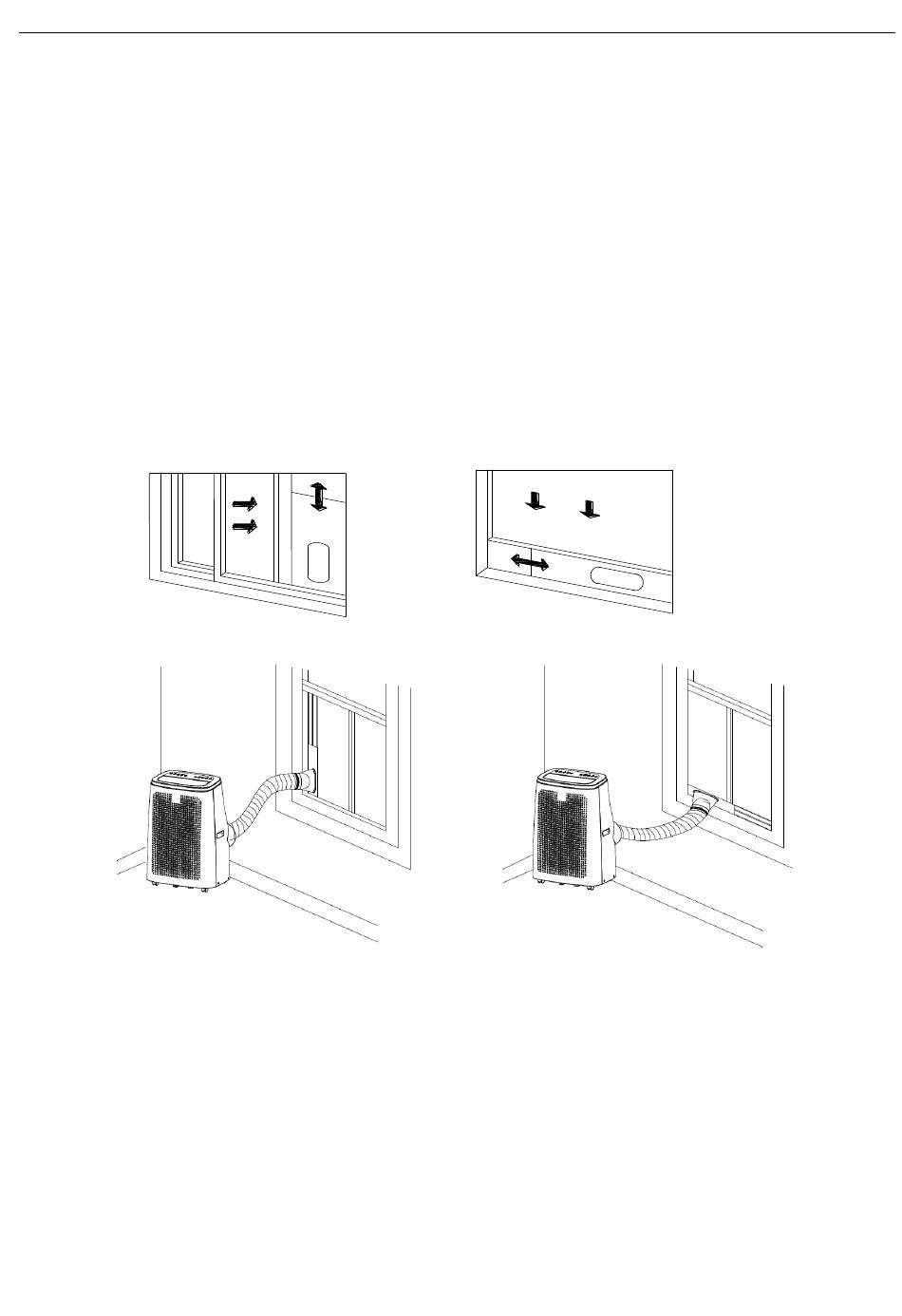

II. Montaža cevi za odvod zraka na drsna okna (slika 1)
1. Vstavite okensko drsno ploščo v stranski okenski okvir in jo potisnite kolikor je mogoče.
2. Zaklenite okensko drsno ploščo s pomočjo krilne matice.
3. Vstavite adapter in izpušno cev v okensko drsno ploščo.
NASVET: Drsno ploščo okna postavite navpično z luknjo v spodnjem delu, da omogočite pravilno namestitev
izpušne cevi.
III.
Montaža izpušne cevi na dvojno obešeno okno (slika 2)
1. Vstavite okensko drsno ploščo v spodnji okenski okvir in jo potisnite kolikor lahko navznoter.
2. Zaklenite okensko drsno ploščo s pomočjo krilne matice.
3. Vstavite adapter in izpušno cev v okensko drsno ploščo.
IV.
Dodatek za montažo izpušne cevi na steno
1. V zunanjo steno izvrtajte ustrezno luknjo, da se prilega stenskemu dodatku.
2. Namestite stenski pripomoček v luknjo.
3. Adapter za stenski dodatek vstavite v izpušno cev.
4. Namestite adapter in izpušno cev na stenski pribor.
NASVET: Ko izpušna cev ni nameščena, lahko izvrtano luknjo zaprete s slepim pokrovom.
SLOVENSKO
Slika 1
204
Slika 2
