I. Montaža ispušne cijevi na prozorsko krilo
Montirajte adapter za kliznu ploču prozora na ispušnu cijev i postavite izvan prozora da ispuštate vrući zrak.

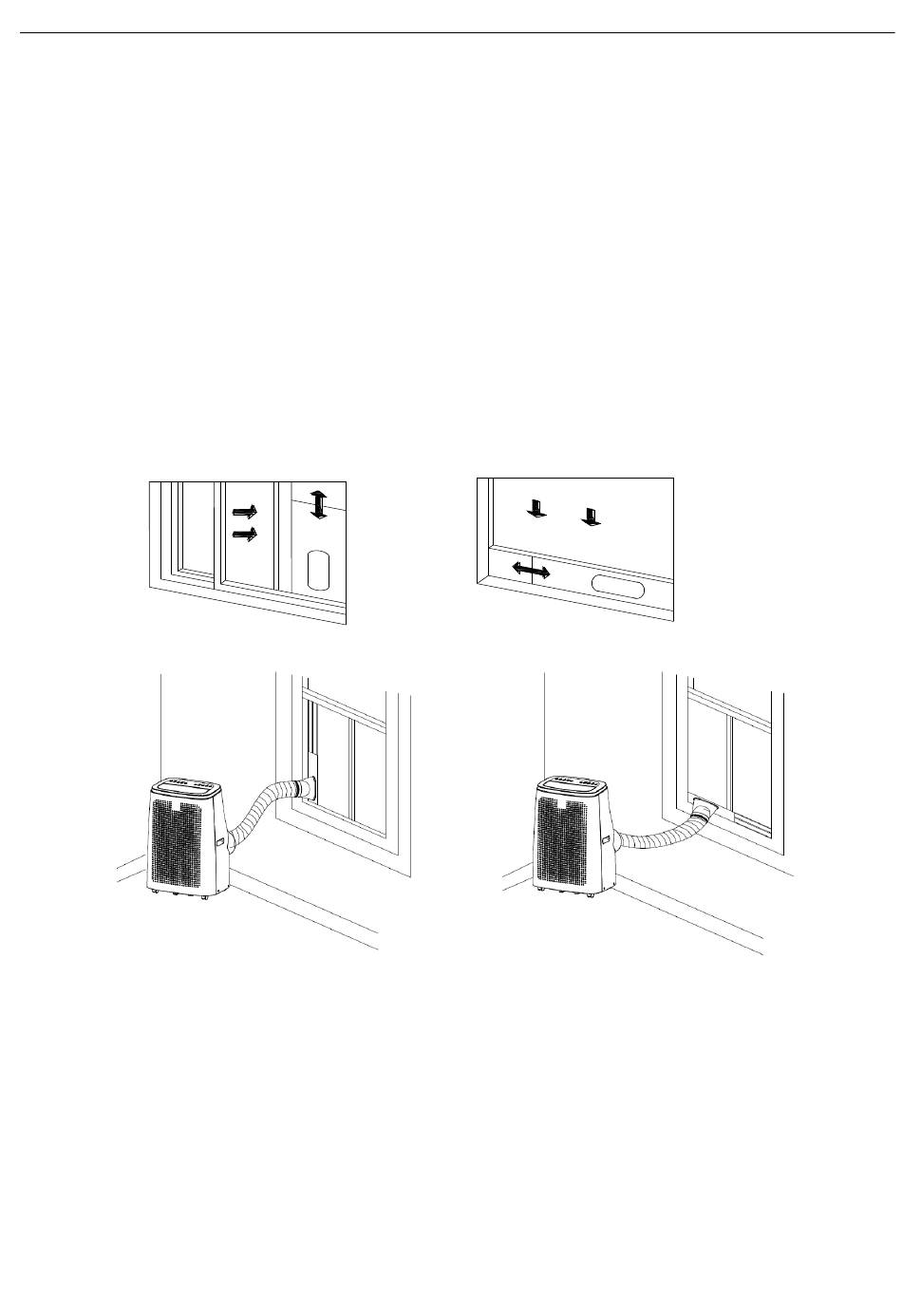

II. Montaža cijevi za odvod zraka na klizne prozore (Sl. 1)
1. Umetnite kliznu ploču prozora unutar okvira bočnog prozora i gurnite je koliko god možete.
2. Zaključajte kliznu ploču prozora pomoću krilne matice.
3. Umetnite adapter i ispušnu cijev u kliznu ploču prozora.
SAVJET: Postavite kliznu ploču prozora okomito s rupom u donjem dijelu kako biste omogućili ispravnu
ugradnju ispušne cijevi.
III.
Montaža ispušne cijevi na dvostruki prozor (Sl. 2)
1. Umetnite kliznu ploču prozora unutar donjeg okvira prozora i gurnite je koliko god možete.
2. Zaključajte kliznu ploču prozora pomoću krilne matice.
3. Umetnite adapter i ispušnu cijev u kliznu ploču prozora.
IV.
Dodatak za montažu ispušne cijevi na zid
1. Izbušite odgovarajuću rupu u vanjskom zidu kako biste postavili zidni dodatak.
2. Postavite zidni dodatak u rupu.
3. Umetnite adapter za zidni dodatak u ispušnu cijev.
4. Montirajte adapter i ispušnu cijev na zidni pribor.
SAVJET: Kada ispušna cijev nije montirana, izbušenu rupu možete zatvoriti slijepim poklopcem.
HRVATSKI
Slika 1 Slika 2
