I. Montarea țevii de evacuare pe fereastra batanta
Montați adaptorul pentru placa de glisare a ferestrei pe țeava de evacuare și așezați-l în afara ferestrei
pentru a evacua aerul cald.

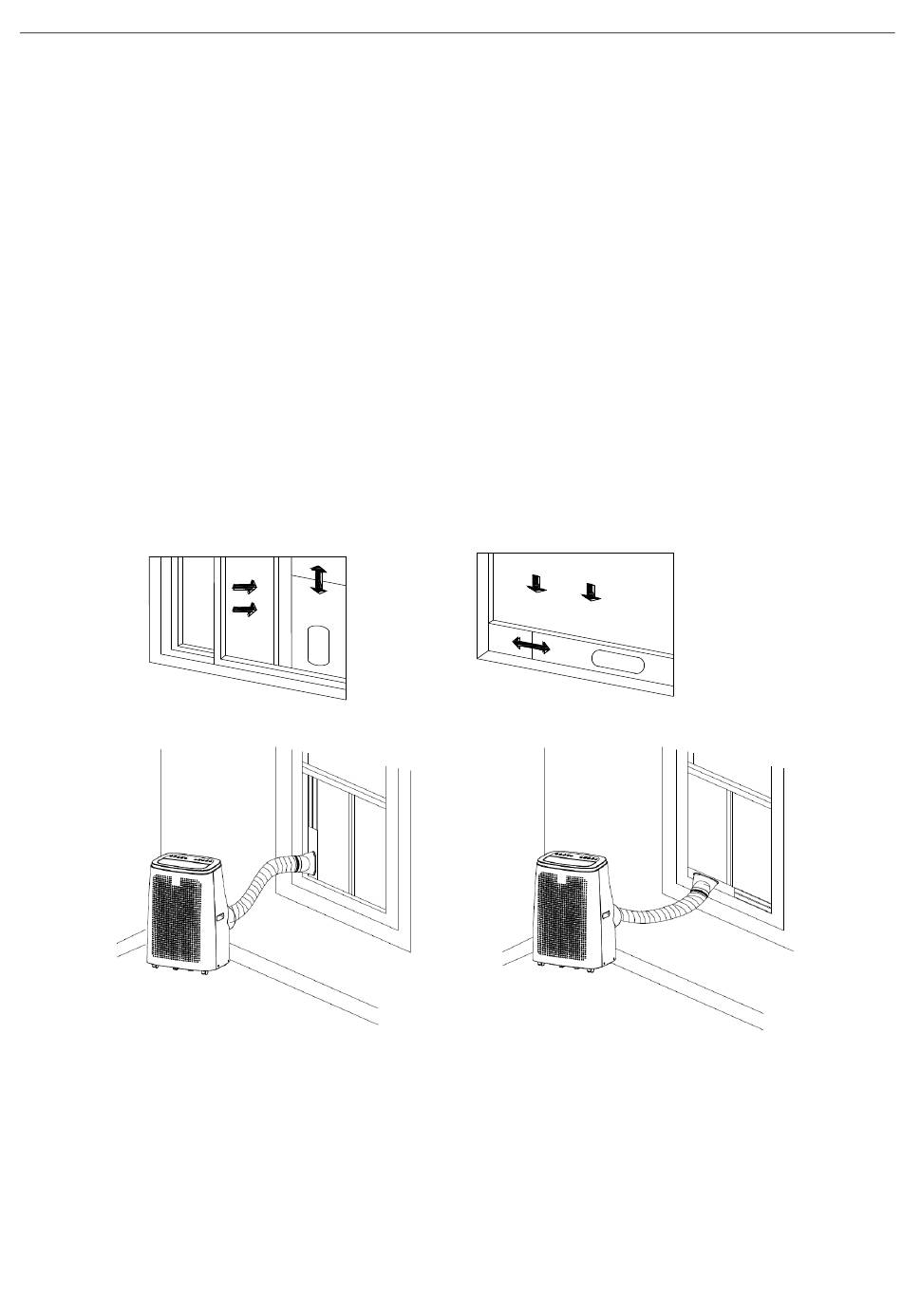

II. Montarea conductei de evacuare a aerului pe ferestrele glisante (Fig. 1)
1. Introduceți placa de glisare a ferestrei în interiorul cadrului geamului lateral și glisați-o cât de mult
puteți.
2. Blocați placa de glisare a ferestrei cu ajutorul piuliței-fluture.
3. Introduceți adaptorul și țeava de evacuare în placa de glisare a ferestrei.
SFAT: Setați placa de glisare a geamului vertical cu orificiul din partea inferioară pentru a permite instalarea
corectă a țevii de evacuare.
III.
Montarea țevii de evacuare pe fereastra cu suspendare dublă (Fig. 2)
1. Introduceți placa de glisare a ferestrei în interiorul cadrului de jos al ferestrei și glisați-o cât de mult
puteți.
2. Blocați placa de glisare a ferestrei cu ajutorul piuliței-fluture.
3. Introduceți adaptorul și țeava de evacuare în placa de glisare a ferestrei.
IV.
Montarea conductei de evacuare pe perete accesoriu
1. Faceți o gaură adecvată într-un perete exterior pentru a se potrivi accesoriului de perete.
2. Introduceți accesoriul de perete în orificiu.
3. Introduceți adaptorul pentru accesoriul de perete în conducta de evacuare.
4. Montați adaptorul și țeava de evacuare pe accesoriul de perete.
SFAT: Când țeava de evacuare nu este montată, orificiul găurit poate fi închis cu capacul obturator.
