max blank NewFire Montage- Und Bedienungsanleitung
Inhaltsverzeichnis
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für max blank NewFire
Inhaltszusammenfassung für max blank NewFire

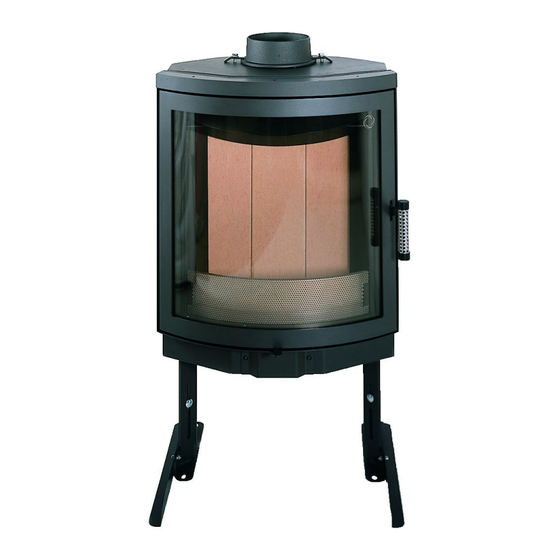

- Seite 1 Montage- und Bedienungsanleitung für Kamineinsatz NewFire...
-
Seite 2: Inhaltsverzeichnis
Inhalt Vorwort Technische Daten Ihr Kamineinsatz Lieferung Auspacken Einbau Brennstoffzulassung Sicherheitshinweise Anforderungen an den Aufstellungsort Verbrennungsluftversorgung Kaminanschluss Aufstellen und Einbau der Schamotte Aufstellen des Kamineinsatzes Einbau der Schamottesteine Technische Daten und Aufstellplan Besondere Vorkehrungen für den Brandschutz Bedienung / Heizbetrieb Erstbenutzung Anzünden Nachlegen... -
Seite 3: Vorwort
Sie, diese Anleitung aufmerksam durchzulesen und aufzubewahren. Viel Erfolg und eine angenehme Wohnatmosphäre wünscht Ihnen Max Blank - Ofen-Team Über dieses Handbuch Warnhinweise sind mit dem nebenstehenden Warndreieck gekennzeichnet und machen auf Gefahren aufmerksam, durch die Material beschädigt oder Menschen verletzt werden... -
Seite 4: Technische Daten
Technische Daten Bauart A1 nach DIN 18 895 geprüft und registriert NewFire Einbauhöhe 570 mm Einbaubreite 566 mm Einbautiefe 353 mm Gewicht ohne 80 kg Schamotte Gewicht der 20 kg Schamotte Rauchrohrabgang Ø 160 mm Brennraumbreite 422 mm Brennraumtiefe 240 mm... -
Seite 5: Ihr Kamineinsatz
Ihr Kamineinsatz Ihr Kamineinsatz wurde gewissenhaft nach DIN 18 895, für Holzbrand entwickelt und gefertigt, geprüft und registriert. Achtung! Er entspricht der Bauart A1, d. h. er hat im Brennraum eine selbstschließende Tür. Die Selbstschließeinrichtung darf nicht entfernt oder Außerkraft gesetzt werden. Damit Sie mit der Bedienung Ihres Kamineinsatzes leichter vertraut werden, bitten wir Sie, diese Anleitung aufmerksam durchzulesen und aufzubewahren. -
Seite 6: Brennstoffzulassung
Brennstoffzulassung geschlossener Feuerraumtür Kamineinsatz ausschließlich trockenes Scheitholz wie Buche, Birke, Eiche etc. oder Holzbriketts zu verwenden. Sicherheitshinweise Türe immer schließen! Ihr Kamineinsatz darf nur mit geschlossener Tür betrieben werden. Das öffnen ist nur zum auflegen von Brennstoff zulässig. Brennbare Gegenstände müssen einen ausreichenden... -
Seite 7: Anforderungen An Den Aufstellungsort
siehe auch Kapitel Brandschutz Lagern Sie keine brennbaren Flüssigkeiten in der Nähe Ihres Kamineinsatzes! Für eine optimale Verbrennung in Ihrem Kamineinsatz muss auch ausreichend Verbrennungsluft vorhanden sein. Fragen Sie deshalb Ihren Fachhandwerker, wenn Sie beispielsweise luftdichte Fenster einbauen lassen wollen oder eine Lüftungsanlage installieren. -
Seite 8: Verbrennungsluftversorgung
Verbrennungsluftversorgung Kamineinsatz darf nur in Räumen mit ausreichender Verbrennungsluftzufuhr aufgestellt werden. Dies ist in Räumen gewährleistet, die mindestens eine Tür ins Freie oder ein Fenster haben, das geöffnet werden kann, oder mit anderen Räumen unmittelbar oder mittelbar in einem Verbrennungsluftverbund stehen. Wichtig! Zum Verbrennungsluftverbund gehören nur Räume derselben Wohnung oder Nutzungseinheit. -
Seite 9: Aufstellen Und Einbau Der Schamotte
Aufstellen und Einbau der Schamotte 5.1. Aufstellen des Kamineinsatzes Der Kamineinsatz NewFire wird aus Gründen der Transportsicherheit getrennt von den Stellfüßen ausgeliefert Beim aufstellen gehen Sie bitte wie folgt vor: 1. Ermitteln Sie die Höhe vom Fußboden bis zur Unterkante der Einbauzarge, die Sie benötigen. - Seite 10 5.2. Einbau – Anleitung für Schamotte – NewFire Der Einbau der Schamotte erfolgt durch die geöffnete Feuerraumtür. Der Feuerbock (4) und die Lufteinlassdüsen (5) seitlich müssen vorher ausgebaut sein. Halter Lasche Der Schamottesatz besteht aus drei identischen Rückwandsteinen (1) und einer Bodenplatte (2).
-
Seite 11: Technische Daten Und Aufstellplan
Technische Daten und Aufstellplan Heizgerät Nachheizfläche Gesamthöhe: 1160 mm 870 mm Gesamtbreite: 555 mm 770 mm Gesamttiefe: 353 mm 260 mm Gewicht: 100 kg 190 kg Rauchrohrabgang: 160 mm 160 mm Nennwärmeleistung: 9.0 kw (Gesamtanlage) Daten zur Schornsteinberechnung nach DIN 4705 (Gesamta.) Scheitholz Holzbriketts Abgasmassenstrom: 14,1 g/s... -
Seite 12: Besondere Vorkehrungen Für Den Brandschutz
Besondere Vorkehrungen für den Brandschutz Beim Aufbau eines Kamineinsatzes der Max Blank GmbH vor oder neben einer zu schützenden bzw. oder neben einer sonstigen Wand sind folgende Mindestanforderungen einzuhalten: 1a) zu schützende Wand, dazu zählen: brennbare Wände und Wandkonstruktionen, tragende Wände aus Stahlbeton, sonstige Wände bis 10 cm Dicke. - Seite 13 1) Fußboden: Von der Feuerraumöffnung nach vorn und nach den Seiten gemessen, müssen Fußböden aus brennbaren Baustoffen bis zu folgenden Abständen durch einen ausreichend dicken Belag aus nichtbrennbaren Baustoffen geschützt seit: nach vorn entsprechend der Höhe des Feuerraumbodens über dem Fußboden zuzüglich 30 cm, jedoch mindestens 50 cm.
-
Seite 14: Bedienung / Heizbetrieb
Bedienung / Heizbetrieb Betriebserlaubnis! Erstbenutzung Ihr neuer Kamineinsatz darf nur mit einer Betriebserlaubnis benutzt werden. Diese wird vom zuständigen Bezirks- Schornsteinfegermeister nach Abnahme Kamineinsatzes erteilt. Der Kamineinsatz ist ausschließlich für den Brennstoff Holz, d. h. Scheitholz oder Holzbriketts vorgesehen. Das Brennholz muss trocken (Holzfeuchte ≤ 20%) und unbehandelt sein. -
Seite 15: 6.3 Nachlegen
6.3 Nachlegen Erst nachlegen, wenn die Flammen nicht mehr lodern. Tür langsam öffnen! Zum Nachlegen erst den Luftschieber ganz öffnen (Hebelstellung ganz links), dann die Türe langsam öffnen und Holzscheite einlegen. Türe unbedingt langsam öffnen um einen eventuellen Flammenrückschlag zu vermeiden. Danach die Türe wieder schließen. -
Seite 16: Feuerung In Der Übergangszeit
Feuerung in der Übergangszeit Lockfeuer! In der Übergangszeit (Frühling / Herbst) kann es bei Außentemperaturen von über 16 ° C zu einem Rauchstau im Kamin kommen. Lässt sich bei dieser Temperatur auch durch ein Lockfeuer (= kurzzeitiges Erzeugen starker Hitze durch schnelles abbrennen von Zeitungspapier ) kein ausreichender Zug erzeugen, sollten Sie auf das Feuer verzichten. -
Seite 17: Reinigung Der Scheibe
Reinigen der Scheibe Nehmen Sie einen feuchten Lappen und Reinigen Sie damit die abgekühlte Scheibe. Bei fest anhaftendem Schmutz tauchen Sie den feuchten Lappen kurz in die erkaltete Holzasche und verwenden diese als Reinigungsmittel. Anschließend putzen Sie die Scheibe mit klarem Wasser. Reinigung von Kamineinsatz und Verbindungsstück Sauberkeit erhöht Nach jeder Heizperiode muss der Kamineinsatz und das... -
Seite 18: Fehlersuche Bei Störungen
Fehlersuche bei Störungen Störung Ursache Behebung Bei erster Inbetriebnahme Feuchtigkeit in der Schamotte intensiv nachheizen, dabei bildet sich Schwitzwasser verdunstet das Schwitzwasser Kamineinsatz zieht nicht richtig zu geringer Kaminzug Lockfeuer entzünden Glasscheibe verrußt sehr feuchtes Holz trockenes Holz verwenden schnell falsche Luftregulierung Verbrennungsluftschieber richtig einstellen... -
Seite 19: Brandschutz
Brandschutz Achtung! Machen Sie besonders Ihre Kinder auf diese Gefahr aufmerksam und halten Sie Ihre Kinder während des Heizbetriebes vom Heizgerät möglichst fern. Das Heizen führt zu einer starken Erhitzung der Oberfläche des Kamineinsatz sowie der Bedienelemente, vor allem aber der Scheibe und dem Rauchrohr. -
Seite 20: Garantieurkunde
Brennstoffen usw.) Wir wünschen Ihnen mit Ihrem MB Kamineinsatz eine angenehme und gemütliche Wohnatmosphäre. Die im Hause Max Blank entwickelte Holzabbrandtechnik sorgt zudem für ökologische Emissionswerte und damit für eine gesunde Umwelt. Die Gewährleistung beginnt ab dem Datum der werkseitigen Auslieferung Ihr Absender Ihr Fachhändler...
