Pinbelegung Power-Anschluss Pin Assignment Of Power Port; Technische Daten - Steute Rf Rxt Sw868-Net Poe Originalbetriebsanleitung

RF RxT SW868/915/917/922-NET PoE
Montage- und Anschlussanleitung / sWave.NET Access Point
Mounting and wiring instructions / sWave.NET Access Point

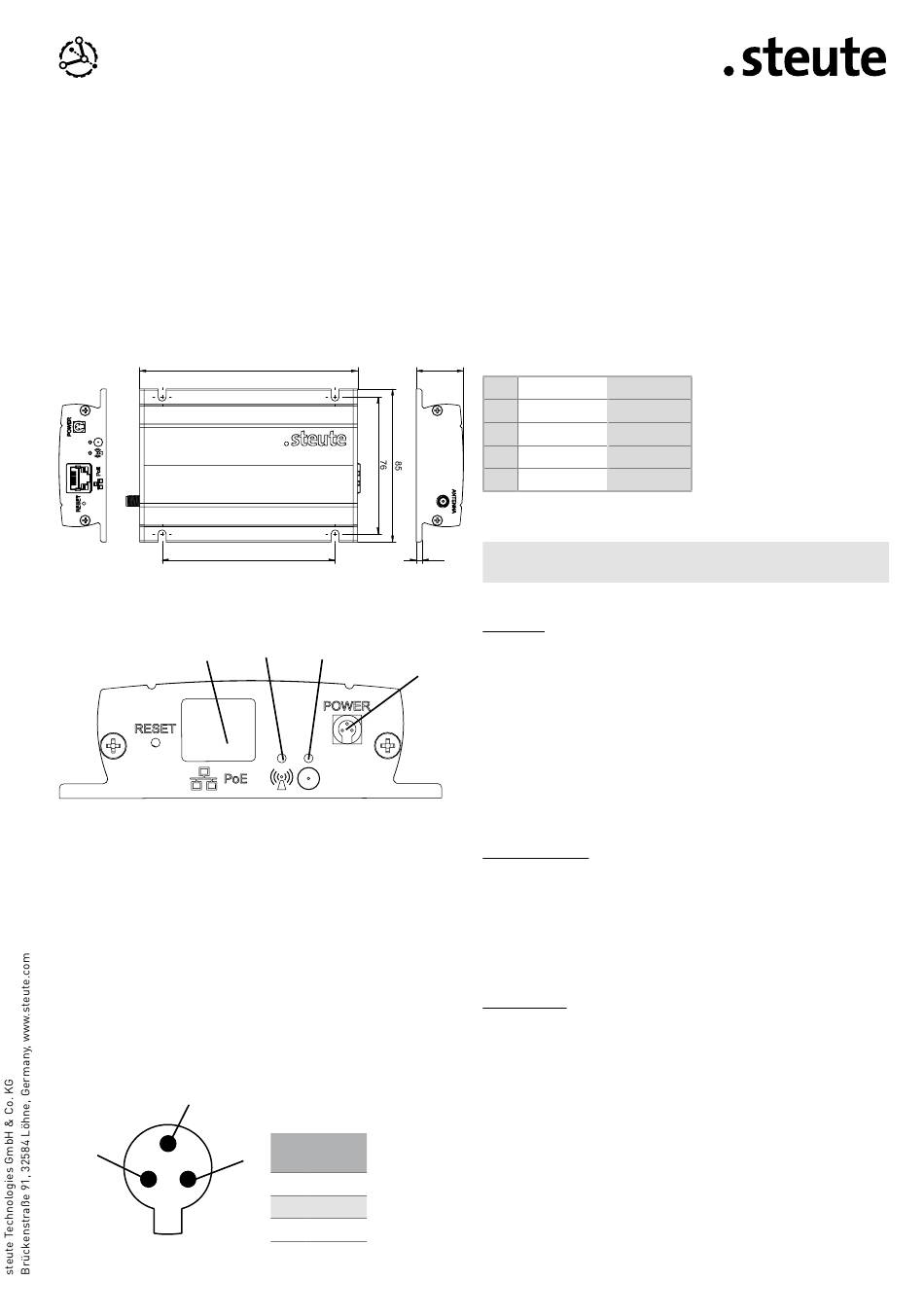

Abmessungen
Dimensions
Funktionselemente
Functional elements
A
Legende
Legend
A Ethernet/PoE
B Funk-LED
Radio LED
C Mode-LED
Mode LED
D Power-Anschluss
(siehe Grafik » Pinbelegung Power-Anschluss«)
Power port
(see figure »Pin assignment of power port«)
Pinbelegung Power-Anschluss
Pin assignment of power port
2
1
121
96
B C
Pin Typ
3
Type
1 GND
2 nc.
3 24 V
Herstellungsdatum
Production date
26
01 Montag
02 Dienstag
03 Mittwoch
04 Donnerstag
05 Freitag
Deutsch (Originalbetriebsanleitung)
3

Technische Daten

Allgemein
Angewandte Normen
D
Gehäuse/Frontfläche
Schutzart
Umgebungstemperatur
Lager- und Transport-
temperatur
Verschmutzungsgrad
Befestigung
Stromversorgung
Anschlussart
U e
I e
Alternative Anschlussart
Verlustleistung P e
Schnittstellen
Netzwerkschnittstelle
Softwareschnittstelle
Benutzerschnittstelle
Antenne
6 / 12
010825 => Montag KW 08/2025
Monday CW 08/2025
Monday
Tuesday
Wednesday
Thursday
Friday
EN 300 220-2, EN IEC 61000-6-2,
EN 301 489-3, EN IEC 62368-1,
EN IEC 62368-3, EN IEC 63000
Aluminium-Profil, pulverbeschichtet
RAL 7021 / Aluminiumblech, pulverbe-
schichtet, RAL 9016
IP20 (IEC/EN 60529)
0 °C ... +55 °C
-25 °C ... +85 °C
2
Schraubbefestigung oder
Magnethalterung
Steckernetzteil mit 3-poligen
Steckverbindern
POWER: 24 VDC -15 % ... +10 %
PoE (PD): 48 VDC nominal; (38-57 VDC)
max. 0,1 A @ 24 VDC
Power over Ethernet (PoE),
IEEE 802.3af (Klasse 0)
typ. 1,2 W (max. 2,4 W)
10/100 Base-T Ethernet über RJ45,
Cat5e (S/UTP oder F/UTP) oder SF/UTP
HTTP
Mode-LED (Betriebszustand),
Funk-LED
(RF-Telegrammsignalisierung),
RESET-Taste
externe Antenne per (R-)SMA-
Anschluss;
ACHTUNG! Nur beigelegte Antenne
verwenden!
Max. Antennengewin 3,5 dBi
