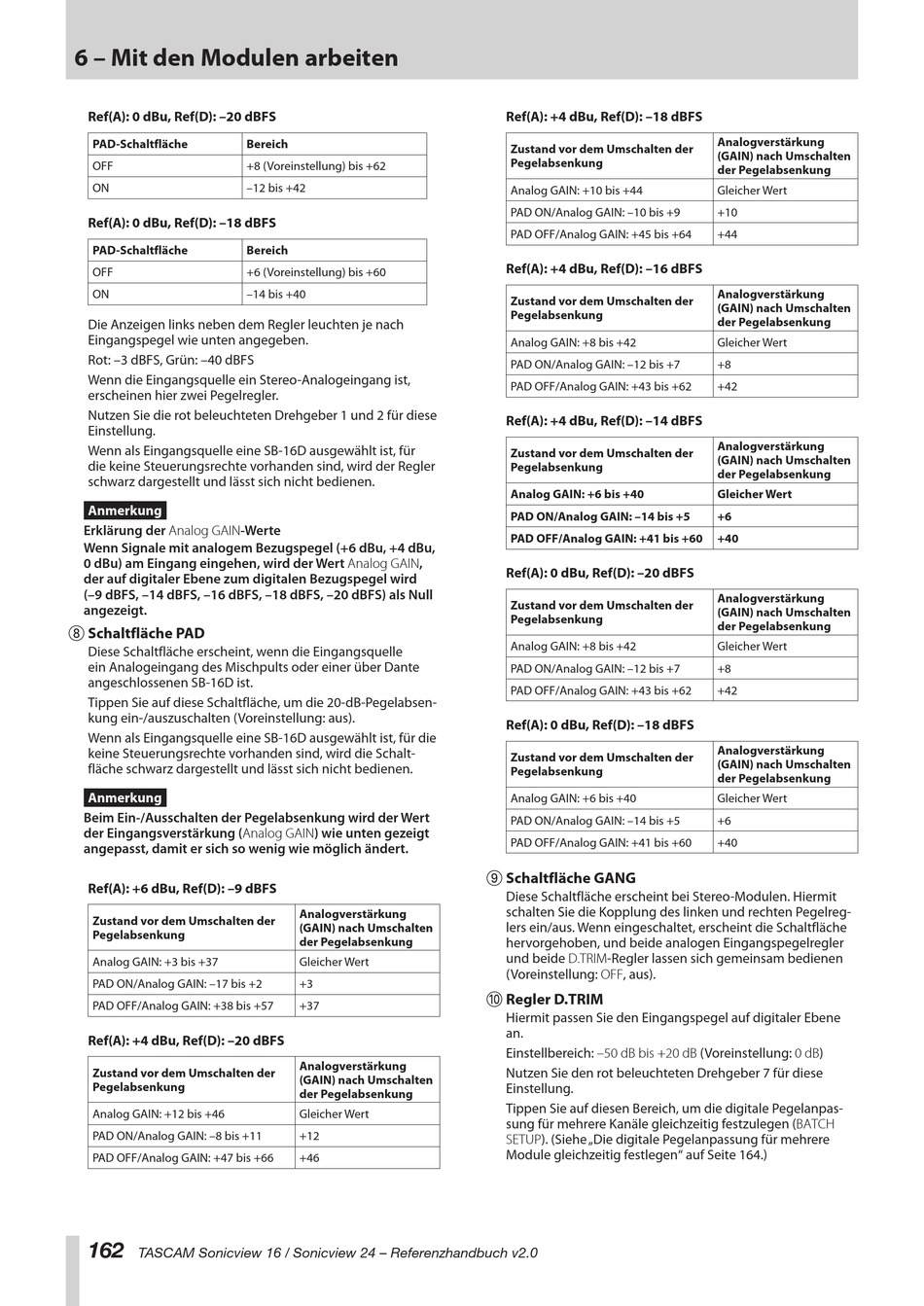

6 – Mit den Modulen arbeiten
Ref(A): 0 dBu, Ref(D): –20 dBFS
PAD-Schaltfläche
OFF
ON
Ref(A): 0 dBu, Ref(D): –18 dBFS
PAD-Schaltfläche
OFF
ON
Die Anzeigen links neben dem Regler leuchten je nach
Eingangspegel wie unten angegeben.
Rot: –3 dBFS, Grün: –40 dBFS
Wenn die Eingangsquelle ein Stereo-Analogeingang ist,
erscheinen hier zwei Pegelregler.
Nutzen Sie die rot beleuchteten Drehgeber 1 und 2 für diese
Einstellung.
Wenn als Eingangsquelle eine SB-16D ausgewählt ist, für
die keine Steuerungsrechte vorhanden sind, wird der Regler
schwarz dargestellt und lässt sich nicht bedienen.
Anmerkung
Erklärung der Analog GAIN-Werte
Wenn Signale mit analogem Bezugspegel (+6 dBu, +4 dBu,
0 dBu) am Eingang eingehen, wird der Wert Analog GAIN,
der auf digitaler Ebene zum digitalen Bezugspegel wird
(–9 dBFS, –14 dBFS, –16 dBFS, –18 dBFS, –20 dBFS) als Null
angezeigt.
8 Schaltfläche PAD
Diese Schaltfläche erscheint, wenn die Eingangsquelle
ein Analogeingang des Mischpults oder einer über Dante
angeschlossenen SB-16D ist.
Tippen Sie auf diese Schaltfläche, um die 20-dB-Pegelabsen-
kung ein-/auszuschalten (Voreinstellung: aus).
Wenn als Eingangsquelle eine SB-16D ausgewählt ist, für die
keine Steuerungsrechte vorhanden sind, wird die Schalt-
fläche schwarz dargestellt und lässt sich nicht bedienen.
Anmerkung
Beim Ein-/Ausschalten der Pegelabsenkung wird der Wert
der Eingangsverstärkung (Analog GAIN) wie unten gezeigt
angepasst, damit er sich so wenig wie möglich ändert.
Ref(A): +6 dBu, Ref(D): –9 dBFS
Zustand vor dem Umschalten der
Pegelabsenkung
Analog GAIN: +3 bis +37
PAD ON/Analog GAIN: –17 bis +2
PAD OFF/Analog GAIN: +38 bis +57
Ref(A): +4 dBu, Ref(D): –20 dBFS
Zustand vor dem Umschalten der
Pegelabsenkung
Analog GAIN: +12 bis +46
PAD ON/Analog GAIN: –8 bis +11
PAD OFF/Analog GAIN: +47 bis +66
162
TASCAM Sonicview 16 / Sonicview 24 – Referenzhandbuch v2.0
Bereich
+8 (Voreinstellung) bis +62
–12 bis +42
Bereich
+6 (Voreinstellung) bis +60
–14 bis +40
Analogverstärkung
(GAIN) nach Umschalten
der Pegelabsenkung
Gleicher Wert
+3
+37
Analogverstärkung
(GAIN) nach Umschalten
der Pegelabsenkung
Gleicher Wert
+12
+46
Ref(A): +4 dBu, Ref(D): –18 dBFS
Zustand vor dem Umschalten der
Pegelabsenkung
Analog GAIN: +10 bis +44
PAD ON/Analog GAIN: –10 bis +9
PAD OFF/Analog GAIN: +45 bis +64
Ref(A): +4 dBu, Ref(D): –16 dBFS
Zustand vor dem Umschalten der
Pegelabsenkung
Analog GAIN: +8 bis +42
PAD ON/Analog GAIN: –12 bis +7
PAD OFF/Analog GAIN: +43 bis +62
Ref(A): +4 dBu, Ref(D): –14 dBFS
Zustand vor dem Umschalten der
Pegelabsenkung
Analog GAIN: +6 bis +40
PAD ON/Analog GAIN: –14 bis +5
PAD OFF/Analog GAIN: +41 bis +60
Ref(A): 0 dBu, Ref(D): –20 dBFS
Zustand vor dem Umschalten der
Pegelabsenkung
Analog GAIN: +8 bis +42
PAD ON/Analog GAIN: –12 bis +7
PAD OFF/Analog GAIN: +43 bis +62
Ref(A): 0 dBu, Ref(D): –18 dBFS
Zustand vor dem Umschalten der
Pegelabsenkung
Analog GAIN: +6 bis +40
PAD ON/Analog GAIN: –14 bis +5
PAD OFF/Analog GAIN: +41 bis +60
9 Schaltfläche GANG
Diese Schaltfläche erscheint bei Stereo-Modulen. Hiermit
schalten Sie die Kopplung des linken und rechten Pegelreg-
lers ein/aus. Wenn eingeschaltet, erscheint die Schaltfläche
hervorgehoben, und beide analogen Eingangspegelregler
und beide D.TRIM-Regler lassen sich gemeinsam bedienen
(Voreinstellung: OFF, aus).
0 Regler D.TRIM
Hiermit passen Sie den Eingangspegel auf digitaler Ebene
an.
Einstellbereich: –50 dB bis +20 dB (Voreinstellung: 0 dB)
Nutzen Sie den rot beleuchteten Drehgeber 7 für diese
Einstellung.
Tippen Sie auf diesen Bereich, um die digitale Pegelanpas-
sung für mehrere Kanäle gleichzeitig festzulegen (BATCH
SETUP). (Siehe „Die digitale Pegelanpassung für mehrere
Module gleichzeitig festlegen" auf Seite 164.)
Analogverstärkung
(GAIN) nach Umschalten
der Pegelabsenkung
Gleicher Wert
+10
+44
Analogverstärkung
(GAIN) nach Umschalten
der Pegelabsenkung
Gleicher Wert
+8
+42
Analogverstärkung
(GAIN) nach Umschalten
der Pegelabsenkung
Gleicher Wert
+6
+40
Analogverstärkung
(GAIN) nach Umschalten
der Pegelabsenkung
Gleicher Wert
+8
+42
Analogverstärkung
(GAIN) nach Umschalten
der Pegelabsenkung
Gleicher Wert
+6
+40
