Témoin
allumé
Icone
Bleu
Vert
Bleu
Rouge
Jaune
Jaune
Rouge

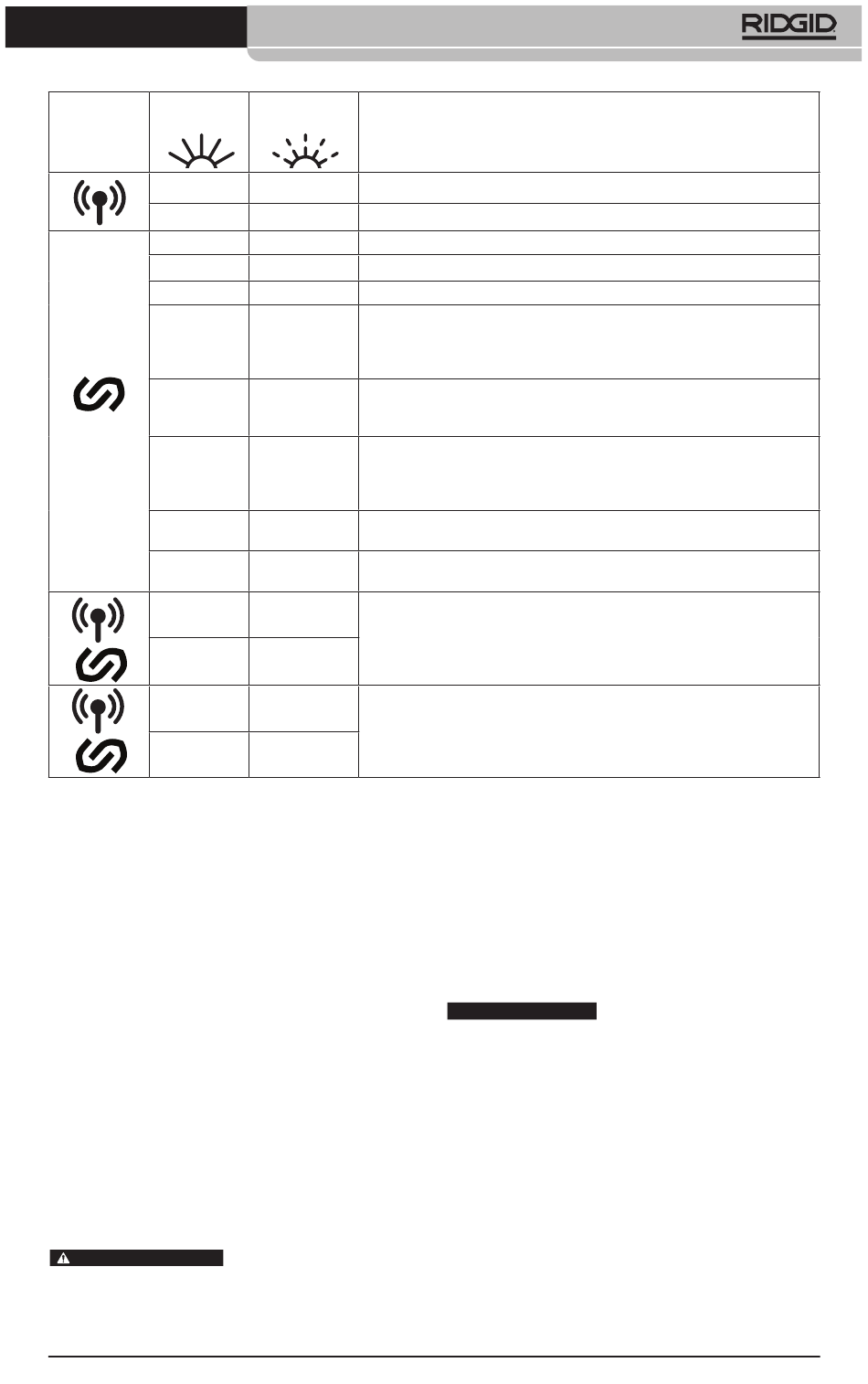

Figure 4 – Témoins d'état de fonctionnement de l'appareil
Equipements de base
Reportez-vous au catalogue RIDGID pour les
équipements fournis en fonction de la réfé-
rence spécifique de chaque type d'appareil.
NOTA ! Il existe deux « séries » d'outils de
sertissage RIDGID différentes :
• La série « Standard »
• La série « Compact »
Ces outils ne sont pas interchangeables. Les
outils de la série Standard ne peuvent fonc-
tionner qu'avec les sertisseuses de la série
Standard (RP 350, RP 351, RP342XL, RP
340, RP 330, 320-E et CT-400). Les outils
de la série Compact ne peuvent fonctionner
qu'avec les sertisseuses de la série Compact
(RP 251, RP 240, RP 241, RP 200, RP 210
et 100B).
AVERTISSEMENT
seuses et outils de sertissage RIDGID que
lorsque ceux-ci sont spécifiés par le fabricant
des raccords pour leur système de raccorde-
999-995-443.09_REV. A
Témoin
clignotant
Description
Bleu
Connexion avec l'application RIDGID Link disponible.
Connexion avec l'application RIDGID Link établie.
Appareil en mode « Normal », en attente, prêt à fonctionner.
Appareil en mode « Contrôlé », en attente, prêt à fonctionner.
Vert
Cycle de sertissage terminé.
Cycle de sertissage interrompu (vanne ouverte manuellement ou avant
Rouge
la complète pressurisation de l'appareil). Vérifiez les paramètres et
(4 secondes)
recommencez. Consultez l'application RIDGID Link pour de plus amples
renseignements.
Broche de fixation de l'outil de sertissage mal introduite. L'appareil
Rouge
ne fonctionnera pas. Introduisez la broche à fond. Si le témoin reste
allumé, faites réviser l'appareil.
L'appareil a mal fonctionné et ne fonctionnera plus. Retirez le bloc-piles
et laissez reposer l'appareil avant de la réinsérer. Si le témoin reste
allumé, faites réviser l'appareil. Consultez l'application RIDGID Link
pour de plus amples renseignements.
Bloc-piles déchargé. Rechargez le bloc-piles ou remplacez-le par un
Jaune
bloc-piles complètement rechargé.
Bloc-piles déchargé. L'appareil ne fonctionnera pas. Rechargez le
Rouge et jaune
bloc-piles ou remplacez-le par un bloc-piles complètement rechargé.
Appareil prêt à être verrouillé par « l'antivol ». L'utilisateur peut déver-
rouiller l'appareil via l'application RIDGID Link. S'il s'avère que l'appa-
reil n'est pas le vôtre, retournez-le au réparateur ou à son utilisateur
Jaune
d'origine.
Appareil prêt à être verrouillé par « l'antivol ». L'utilisateur peut déver-
rouiller l'appareil via l'application RIDGID Link. S'il s'avère que l'appa-
reil n'est pas le vôtre, retournez-le au réparateur ou à son utilisateur
d'origine.
N'utilisez les sertis-
Sertisseuse RP 251
ment particulier. L'utilisation de sertisseuses
ou d'outils de sertissage inappropriés au
système de raccordement envisagé risque
d'occasionner des fuites, d'endommager la
sertisseuse ou l'outil, de nullifier les garan-
ties ou d'occasionner de graves blessures
corporelles.
Le bureau d'études et/ou
AVIS IMPORTANT
l'installateur est responsable du choix des
matériaux et des méthodes de raccordement
utilisés. Avant toute tentative d'installation,
il convient d'effectuer une étude approfon-
die des conditions d'exploitation du réseau,
notamment au niveau de la composition
chimique et de la température de son conte-
nu. Consultez le fabricant des raccords à
sertir pour les conseils de sélection.
Consultez le fabricant des raccords pour les
détails visant son système, y compris sa com-
patibilité avec divers types et compositions
de tuyaux, les méthodes d'installation appro-
priées, la distance minimale entre raccords, la
23 23
