IM LIEFERUMFANG ENTHALTENES MATERIAL
Nehmen Sie alle Teile aus den Verpackungen. Überprüfen Sie die Teile auf Vollständigkeit.
• Dunstabzugshaube mit Motor, Lampen und installiertem Fettfilter (1 oder 2 Fettfilter, je nach Modell).
• Montage- und Bedienungsanleitung
• 1 Montageschablone
• 1 - Adapter Torx T10
• 1 - Adapter Torx T20
• 1 Leitblech
• 3 Wanddübel Ø 8 mm
• 3 Schrauben Ø 5x45
• 1 Schraube Ø 3,5x9,5
• 1 Unterlegscheibe Ø 5,3x2
• 1 Kabelklemme
• Netzkabel
• 2 Kohlefilter
INSTALLATION - VOR DER MONTAGE
Die Dunstabzugshaube ist für die „Umluftversion" konzipiert.
Umluftversion
Die Luft wird durch einen Kohlefilter gefiltert und in die Umwelt zurückgeleitet.
WICHTIG: Vergewissern Sie sich, dass die Luftrückführung gewährleistet ist.
Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren.
Die Abzugshaube ist fern von stark verschmutzten Bereichen, Fenstern, Türen und Wärmequellen zu installieren.
Im Lieferumfang der Dunstabzugshaube sind sämtliche erforderlichen Materialien für die Installation an den meisten Wänden/Decken enthalten. Sie sollten aber
trotzdem einen qualifizierten Techniker zu Rate ziehen, um sicherzustellen, dass die Materialien für die spezifische Wand-/Deckenausführung geeignet sind.

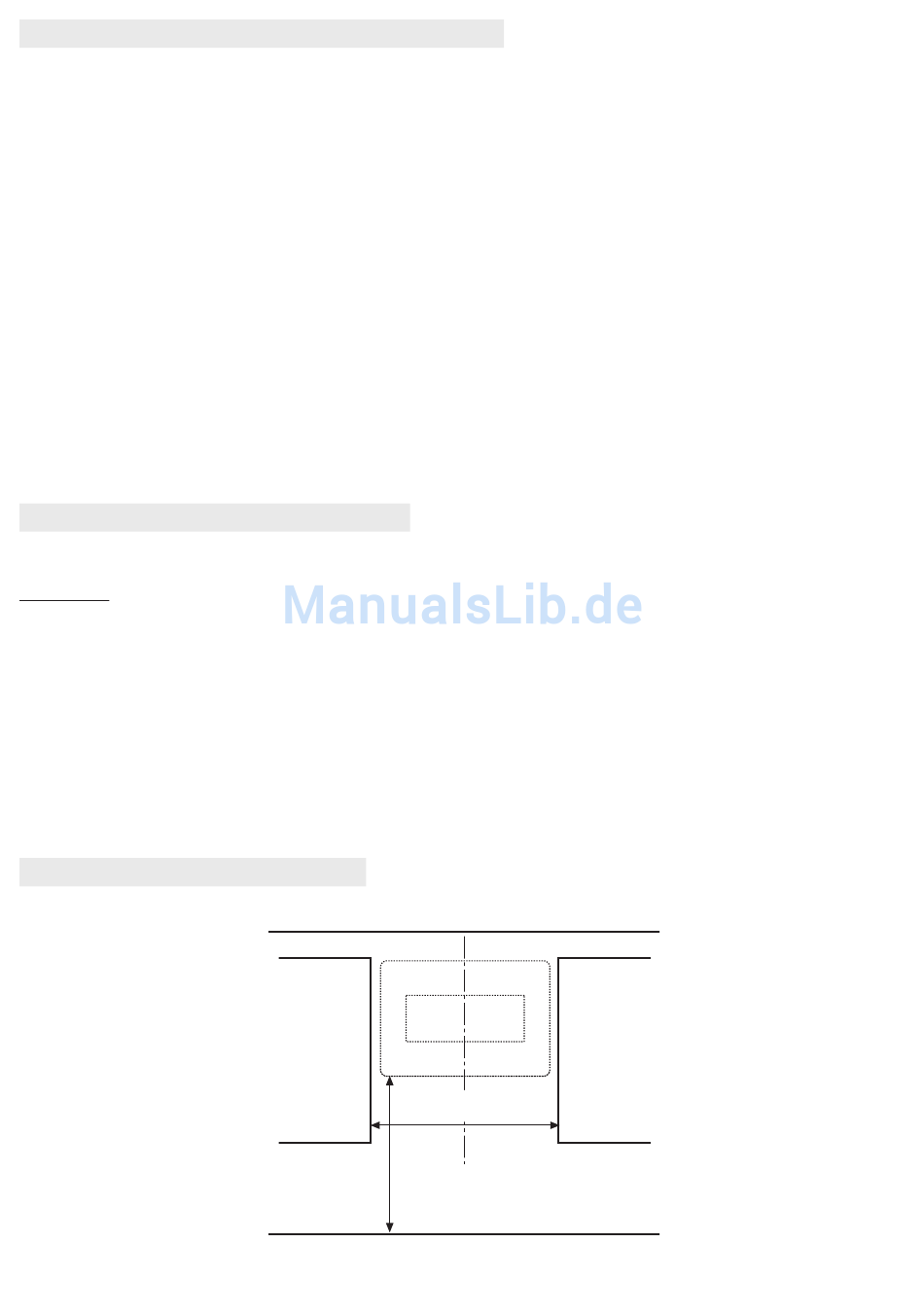

INSTALLATIONSABMESSUNGEN
Angrenzende Wandeinheiten
65 cm (Gas oder Kombinationsherd)
40 cm (Elektroherd)
Min. 800 mm
Angrenzende Wandeinheiten
Mittellinie
Kochfeldoberfläche
DE8
