IM LIEFERUMFANG ENTHALTENES MATERIAL
Nehmen Sie alle Teile aus den Verpackungen. Überprüfen Sie die Teile auf Vollständigkeit.
• Dunstabzugshaube mit eingebautem Motor, Lampen und Metallfiltern.
• Montage- und Bedienungsanleitung
• 1 Versorgungskabel
• 1 Kabelklemme
• 2 Klammern für Schwadenfang-Hubverstellung
• 3 Schrauben 3,5x9,5
• 4 Schrauben 4,2x35
• 1 Rückschlagventil für Dünste
INSTALLATION - VOR DER MONTAGE
Die Dunstabzugshaube ist für den Betrieb in „Abluftversion" oder „Umluftversion" konzipiert.
Abluftversion
Die Dünste werden über ein am Dunsthauben-Abflussrohr befestigtes Abluftrohr (nicht mitgeliefert) nach außen geführt
Je nach erworbenem Abluftrohr, eine geeignete Befestigung an dem Abflussrohranschluss durchführen
WICHTIG: Entnehmen Sie die eventuell bereits installierten Kohlefilter.
Umluftversion
Die Luft wird durch einen Kohlefilter gefiltert und in die Umwelt zurückgeleitet.
WICHTIG: Vergewissern Sie sich, dass die Luftrückführung gewährleistet ist.
Hat die Dunstabzugshaube keine/n Kohlefilter, so sind diese zu bestellen und vor der Inbetriebnahme zu montieren.
Die Abzugshaube ist fern von stark verschmutzten Bereichen, Fenstern, Türen und Wärmequellen zu installieren.
Im Lieferumfang der Dunstabzugshaube sind sämtliche erforderlichen Materialien für die Installation an den meisten Wänden/Decken enthalten. Sie sollten aber
trotzdem einen qualifizierten Techniker zu Rate ziehen, um sicherzustellen, dass die Materialien für die spezifische Wand-/Deckenausführung geeignet sind.

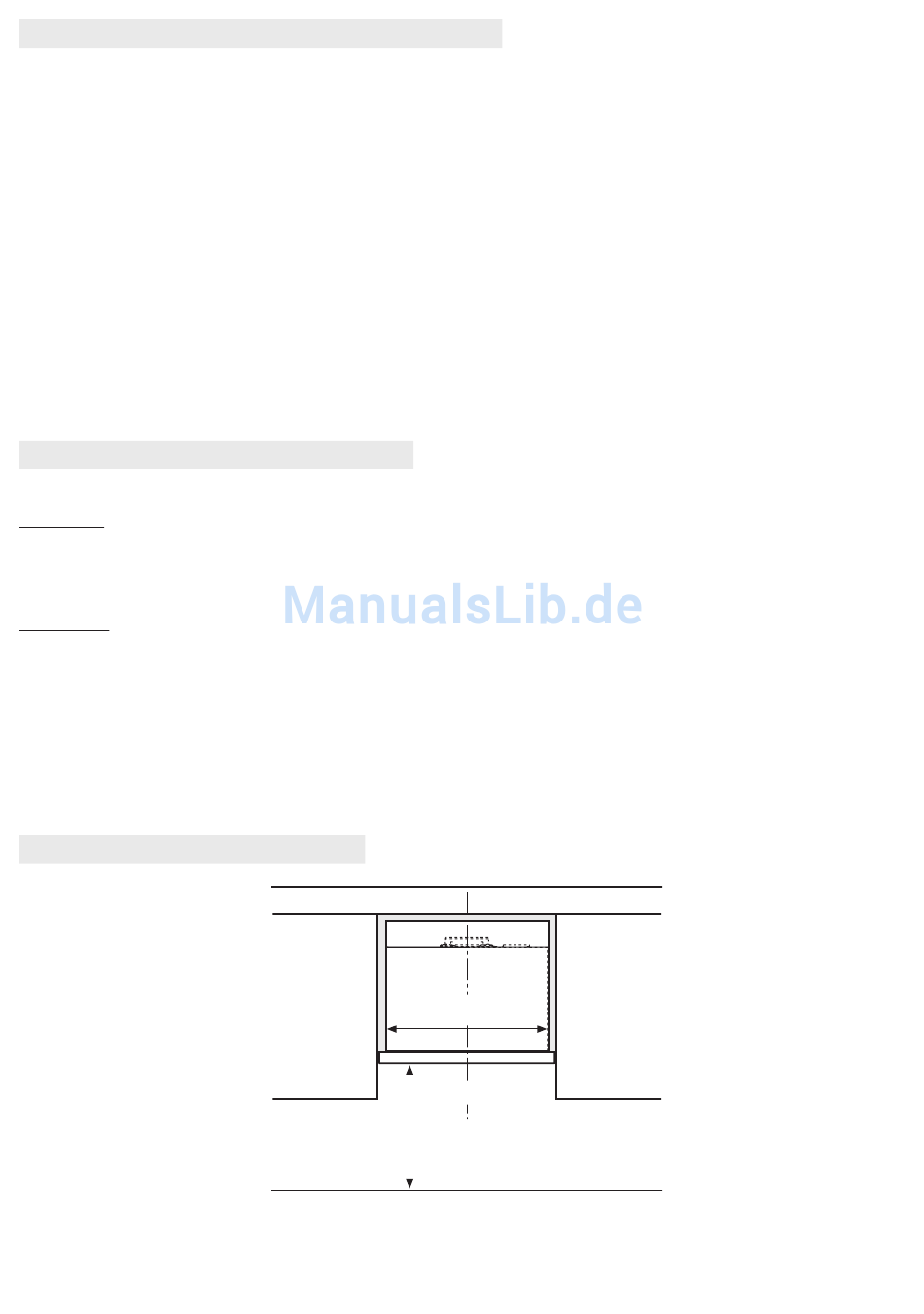

INSTALLATIONSABMESSUNGEN
Wandeinheit unter 600 mm min.
Wandeinheit unter 900 mm min.
Angrenzende Wandeinheiten
65 cm (Gas oder Kombinationsherd)
50 cm (Elektroherd)
Diese Art von Dunstabzugshaube muss in einer
Wandeinheit oder ähnlicher Halterung installiert werden.
Angrenzende Wandeinheiten
Mittellinie
Kochfeldoberfläche
DE8
