MONTAGE PRO SET
Die folgenden Schritte beziehen sich auf die Montage in Verbindung mit dem Pro-Set-Schnittstärkenrechner. Die
Montagearbeit erfordert schweres Heben, und es können möglicherweise zwei Personen benötigt werden, die bei der
Montagearbeit zusammenarbeiten.
WARNUNG! Schweres Heben! Gefahr von Person-
enschäden.
Führen Sie schwere Hebearbeiten immer zu zweit
durch.
ZUSÄTZLICHE AUSRÜSTUNG UND ZUBEHÖR KANN DIE MONTAGEFOLGE BEEINFLUSSEN
Es gibt Zubehör für diese Maschine, das die Montagereihenfolge in dieser Anleitung beeinflussen kann. Lesen Sie
vor Arbeitsbeginn die Montageanweisungen in den verschiedenen Handbüchern durch, um einen Überblick über die
verschiedenen Montageschritte zu erhalten.
31

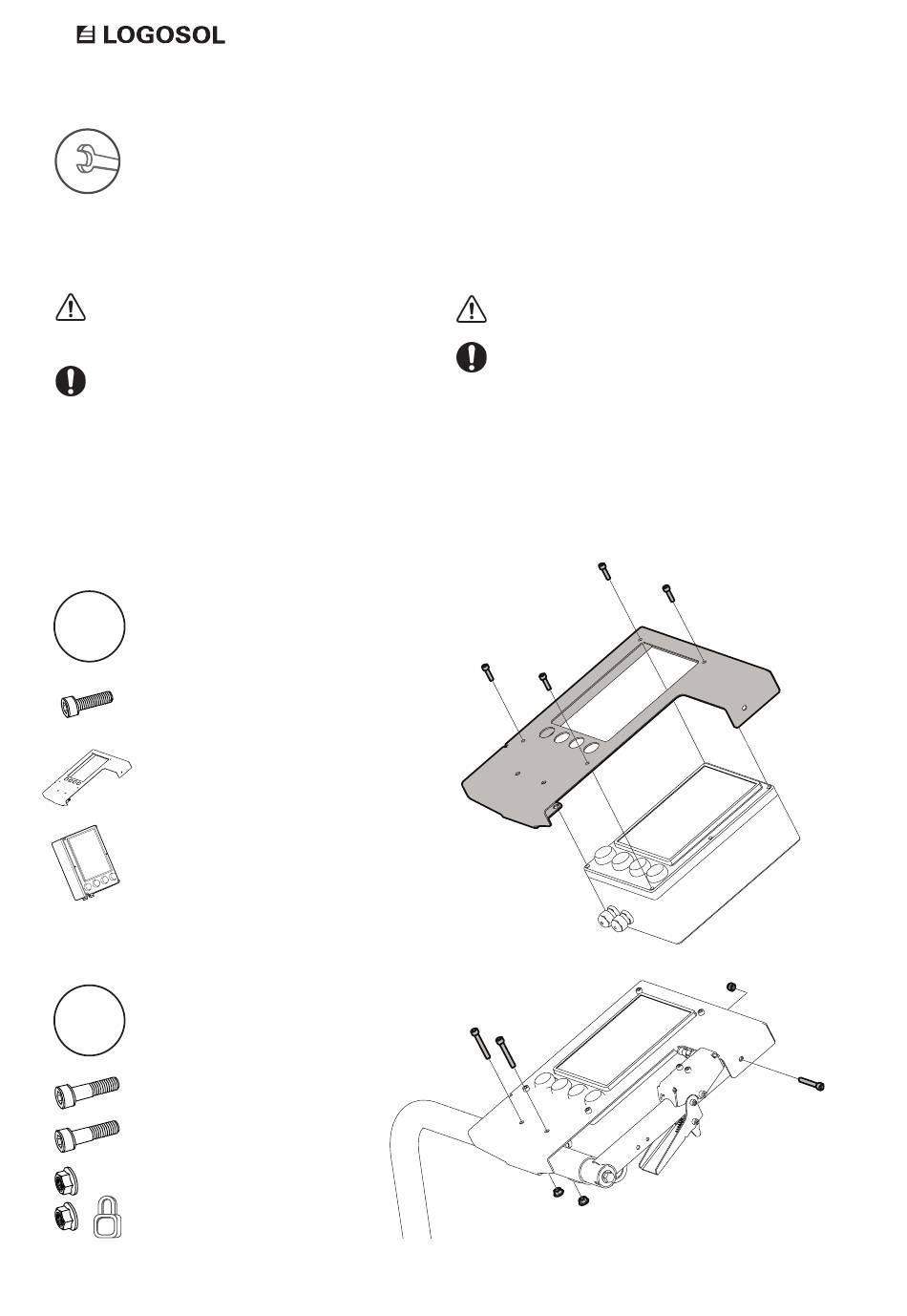

Montieren Sie die Schutzplatte über der ProSet-Einheit.
Befestigen Sie sie mit vier Schrauben.
4 x
1 x
1 x
Schieben Sie die ProSet-Platte um das Armrohr. Befestigen
32
Sie sie mit drei Schrauben und Muttern.
2 x
– M5x45
1 x
– M6x50
2 x
– M5
1 x
– M6
30
– M5x35
(SCHNITTSTÄRKENRECHNER)
WARNUNG! Gefahr von Quetschverletzungen.
Tragen Sie Schutzhandschuhe und behandeln Sie die
Teile vorsichtig, wenn sie abgesetzt werden.
