MONTAGE EASY SET
Die folgenden Punkte beziehen sich auf die Montage in Verbindung mit Easy-Set. Die Montagearbeit erfordert schweres
Heben, und es können möglicherweise zwei Personen benötigt werden, die bei der Montagearbeit zusammenarbeiten.
WARNUNG! Schweres Heben!
Gefahr von Personenschäden.
Führen Sie schwere Hebearbeiten immer zu zweit
durch.
ZUSÄTZLICHE AUSRÜSTUNG UND ZUBEHÖR KANN DIE MONTAGEFOLGE BEEINFLUSSEN:
Es gibt Zubehör für diese Maschine, das die Montagereihenfolge in dieser Anleitung beeinflussen kann. Lesen Sie
vor Arbeitsbeginn die Montageanweisungen in den verschiedenen Handbüchern durch, um einen Überblick über die
verschiedenen Montageschritte zu erhalten.
1
1 x
1 x
1 x

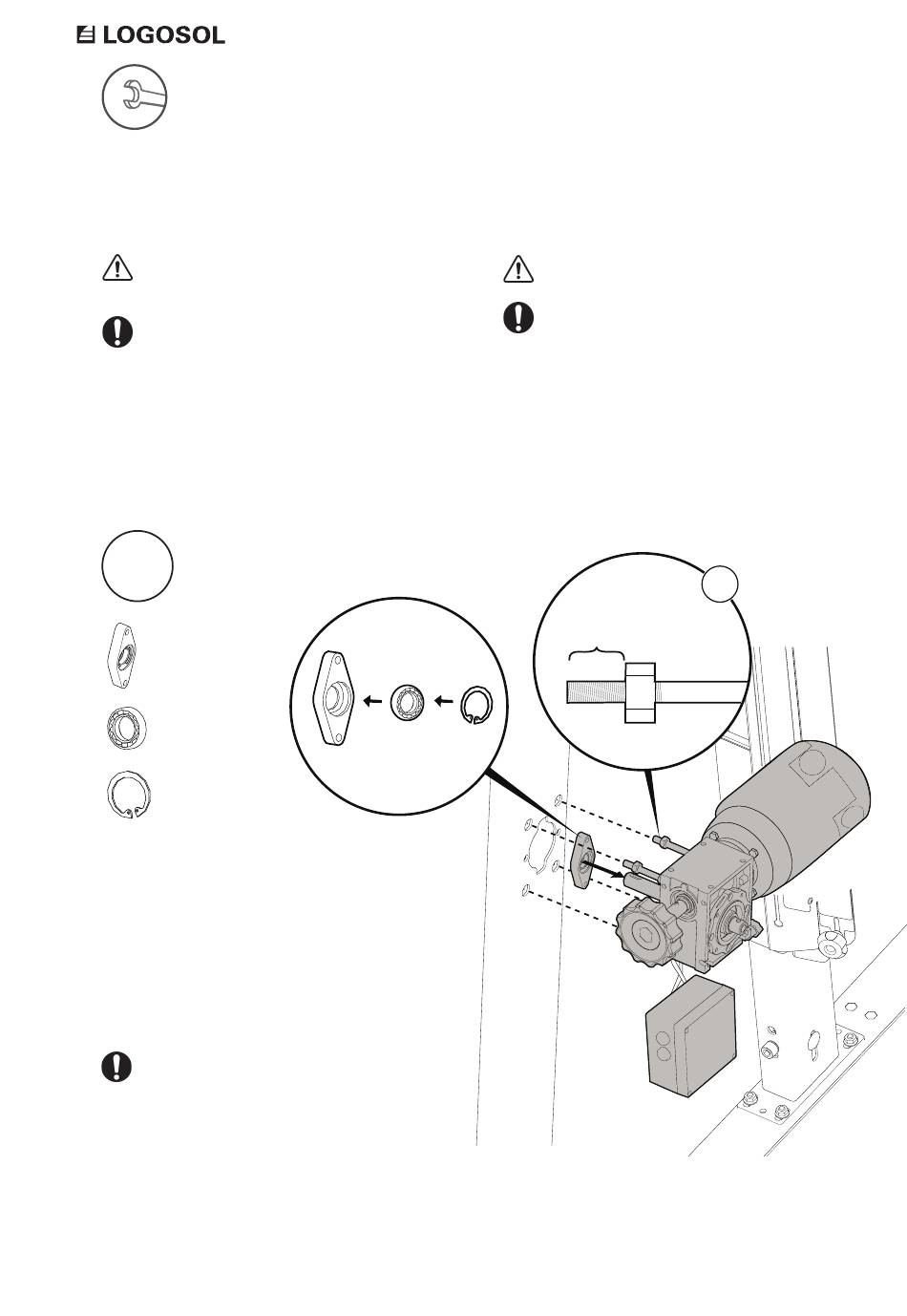

Schieben Sie den Lagerbock
auf die Getriebeachse.
Justieren Sie die vier Muttern so, dass sie 20 mm auf die
Gewindebolzen geschraubt sind. Dies dient dazu, dass sie
an der Innenseite des Sägewerksrahmens anliegen.
Schieben Sie das Motorpaket in den Sägewerksrahmen.
Stellen Sie sicher, dass die Muttern jeweils
20 mm auf jeder Gewindebolzen sitzen. Wenn diese
Maße nicht übereinstimmen, wird die Welle nicht
gerade liegen, was dazu führen kann, dass die Kette
vom Zahnrad abspringt.
16
WARNUNG! Gefahr von Quetschverletzungen.
Tragen Sie Schutzhandschuhe und gehen Sie beim
Abstellen vorsichtig mit den Teilen um.
x4
20 mm
