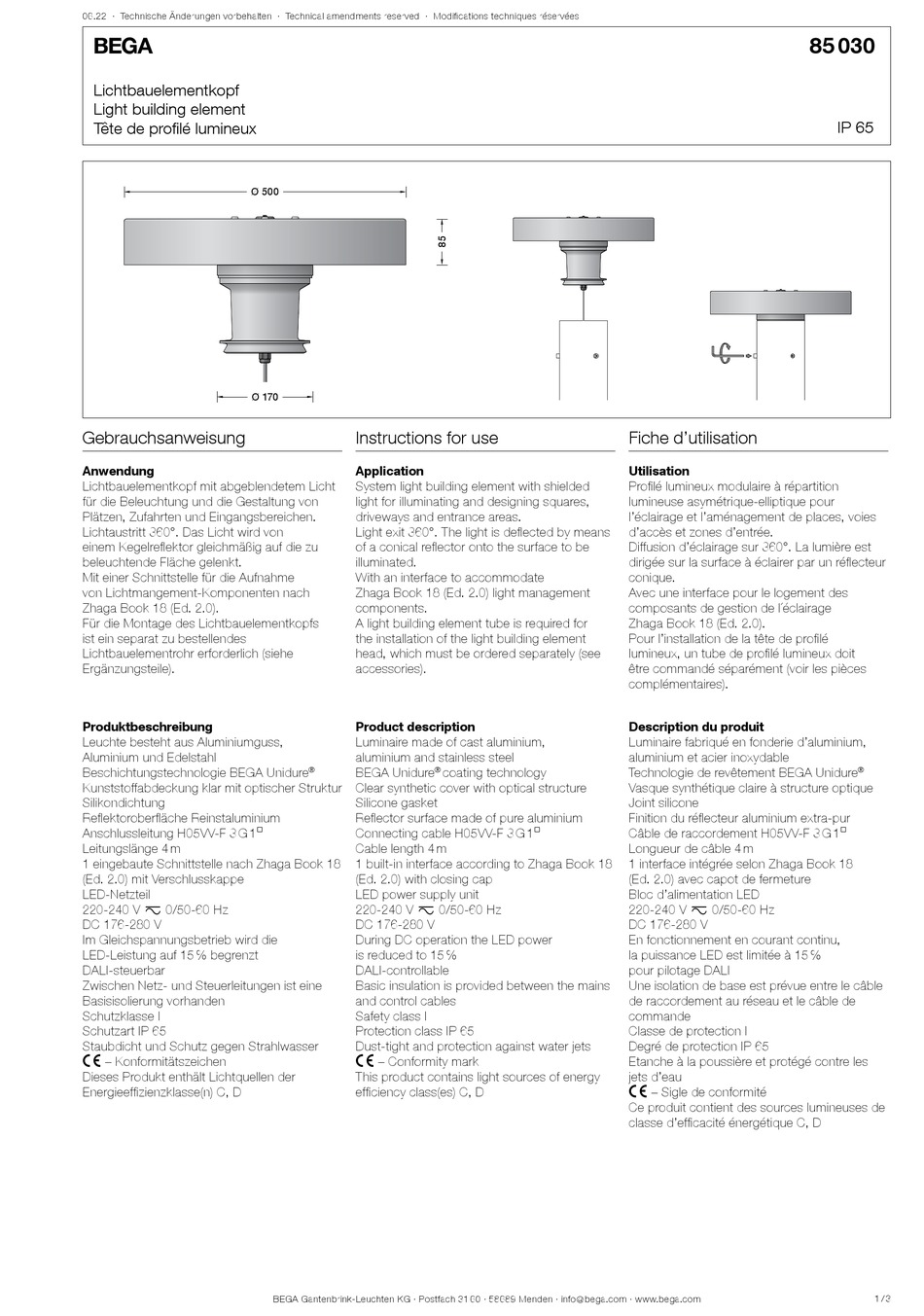

BEGA 85 030 Gebrauchsanweisung

06.22 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
!
Lichtbauelementkopf
Light building element
Tête de profilé lumineux
Ø 500 Ø 500
Ø 170 Ø 170
Gebrauchsanweisung
Anwendung
Lichtbauelementkopf mit abgeblendetem Licht
für die Beleuchtung und die Gestaltung von
Plätzen, Zufahrten und Eingangsbereichen.
Lichtaustritt 360°. Das Licht wird von
einem Kegelreflektor gleichmäßig auf die zu
beleuchtende Fläche gelenkt.
Mit einer Schnittstelle für die Aufnahme
von Lichtmangement-Komponenten nach
Zhaga Book 18 (Ed. 2.0).
Für die Montage des Lichtbauelementkopfs
ist ein separat zu bestellendes
Lichtbauelementrohr erforderlich (siehe
Ergänzungsteile).
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Beschichtungstechnologie BEGA Unidure
Kunststoffabdeckung klar mit optischer Struktur
Silikondichtung
Reflektoroberfläche Reinstaluminium
Anschlussleitung H05VV-F 3 G 1@
Leitungslänge 4 m
1 eingebaute Schnittstelle nach Zhaga Book 18
(Ed. 2.0) mit Verschlusskappe
LED-Netzteil
220-240 V x 0/50-60 Hz
DC 176-280 V
Im Gleichspannungsbetrieb wird die
LED-Leistung auf 15 % begrenzt
DALI-steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
c – Konformitätszeichen
Dieses Produkt enthält Lichtquellen der
Energieeffizienzklasse(n) C, D
Instructions for use
Application
System light building element with shielded
light for illuminating and designing squares,
driveways and entrance areas.
Light exit 360°. The light is deflected by means
of a conical reflector onto the surface to be
illuminated.
With an interface to accommodate
Zhaga Book 18 (Ed. 2.0) light management
components.
A light building element tube is required for
the installation of the light building element
head, which must be ordered separately (see
accessories).
Product description
Luminaire made of cast aluminium,
aluminium and stainless steel
BEGA Unidure coating technology
® ®
Clear synthetic cover with optical structure
Silicone gasket
Reflector surface made of pure aluminium
Connecting cable H05VV-F 3 G 1@
Cable length 4 m
1 built-in interface according to Zhaga Book 18
(Ed. 2.0) with closing cap
LED power supply unit
220-240 V x 0/50-60 Hz
DC 176-280 V
During DC operation the LED power
is reduced to 15 %
DALI-controllable
Basic insulation is provided between the mains
and control cables
Safety class I
Protection class IP 65
Dust-tight and protection against water jets
c – Conformity mark
This product contains light sources of energy
efficiency class(es) C, D
BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · info @ bega.com · www.bega.com
Fiche d'utilisation
Utilisation
Profilé lumineux modulaire à répartition
lumineuse asymétrique-elliptique pour
l'éclairage et l'aménagement de places, voies
d'accès et zones d'entrée.
Diffusion d'éclairage sur 360°. La lumière est
dirigée sur la surface à éclairer par un réflecteur
conique.
Avec une interface pour le logement des
composants de gestion de l´éclairage
Zhaga Book 18 (Ed. 2.0).
Pour l'installation de la tête de profilé
lumineux, un tube de profilé lumineux doit
être commandé séparément (voir les pièces
complémentaires).
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Technologie de revêtement BEGA Unidure
Vasque synthétique claire à structure optique
Joint silicone
Finition du réflecteur aluminium extra-pur
Câble de raccordement H05VV-F 3 G 1@
Longueur de câble 4 m
1 interface intégrée selon Zhaga Book 18
(Ed. 2.0) avec capot de fermeture
Bloc d'alimentation LED
220-240 V x 0/50-60 Hz
DC 176-280 V
En fonctionnement en courant continu,
la puissance LED est limitée à 15 %
pour pilotage DALI
Une isolation de base est prévue entre le câble
de raccordement au réseau et le câble de
commande
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
c – Sigle de conformité
Ce produit contient des sources lumineuses de
classe d'efficacité énergétique C, D
85 030
IP 65
®
1 / 3
